2. Аварийно-спасательные инструменты

2.1. Аварийно-спасательные инструменты для разрушения материалов и конструкций

Электрический отбойный молоток фирмы «Bosch» USH 27 предназначен для ударного разрушения материалов и конструкций, при проведении ремонтных, восстановительных и других работ.

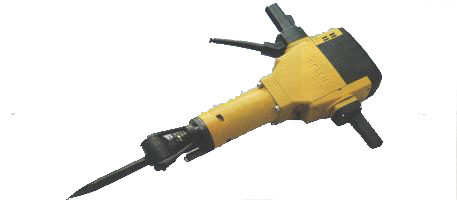

Рис. 6. Электрический отбойный молоток «Bosch» USH 27

Отбойные молотки (бетоноломы) с гидравлическими приводами предназначены для ударного разрушения материалов и конструкций, при проведений ремонтных, восстановительных и других работ.

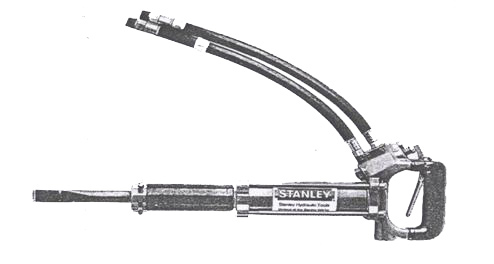

Рис. 7. Отбойный гидравлический молоток «STANLEY -BR37»

Техническая характеристика	Единица измерения	BR 37	BR45	BR68	BR87
Частота ударов	1/мин	150	180	140	110
Энергия удара	Дж	46	70	100	150
Давление	бар	140	105-140	140	140
Оптимальный расход	л/мин	30	20 - 30	30	30
Габариты: длина ширина	мм	550	600 350
Масса	кг	17	20-24	30	40

Электрический перфоратор Е-112А предназначен для ударного разрушения материалов и конструкций, проделывания отверстий сверлением, при проведений ремонтных, восстановительных и других работ.

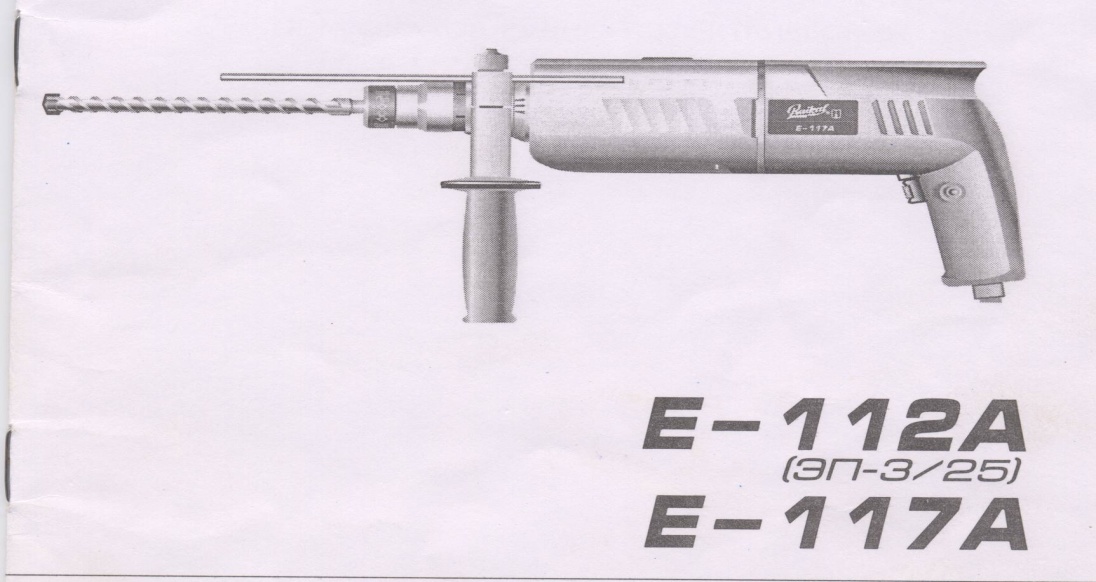

Рис. 8. Перфоратор электрический E-112A

Техническая характеристика электрических перфораторов	Единица измерения	ИЭ-4707А	ИЭ-4709Б	ИЭ-4713
Материал бурения		гранит	бетон, кирпич	бетон, кирпич
Глубина бурения	мм	2000	200	100
Энергия удара	кгс. м	2,5	2,5	1
Частота ударов	уд./мин	1100	3000	40
Скорость бурения	мм/мин	110		90
Диаметр бурения	мм	40	16	12
Потребляемая мощность	Вт	1350	650	300
Напряжение	В	220	220	220
Род тока, число	фаз/Гц	1/50	1/50	1/50
Габариты: длина ширина высота	мм	725 425 265	345 90 190	420 155 75
Масса	кг	27	7	3,2

Мотоперфоратор МП-2 предназначен для ударного разрушения материалов и конструкций, проделывания отверстий сверлением, при проведении ремонтных, восстановительных и других работ.

Рис. 9. Мотоперфоратор МП-2

Техническая характеристика: энергия удара - 35 Дж; скорость бурения в граните коронкой диаметром 35 мм – 20 см/мин; максимальная глубина бурения – 4 м; расход топлива – 1,5 л/ч; масса – 30 кг.

2.2. Аварийно-спасательный инструмент для резки элементов конструкций

Бензорез PARTNER K540 предназначен для отрезания различных элементов конструкций при проведений ремонтных, аварийных и других видов работ.

Рис. 10. Бензорез PARTNER K540

Техническая характеристика: двигатель двухтактный с воздушным охлаждением объемом, см³ – 53,2; вес, кг – 8,1; диаметр диска, мм – 300; глубина резки, мм – 100.

Пневматический резак PARTNER K30 предназначен для отрезания различных элементов конструкций при проведений ремонтных, аварийных и других видах работ.

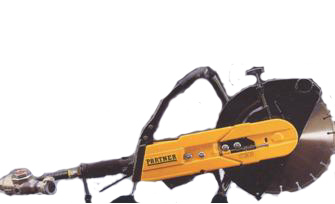

Рис. 11. Пневматический резак

PARTNER K30

Техническая характеристика: двигатель пневматический с расходом воздуха, м³/мин – 2-2,4; максимальное давление воздуха, бар – 7; вес, кг – 8,7; диаметр диска, мм – 300; глубина резки, мм – 100.

Гидравлический резак PARTNER K3500 предназначен для отрезания различных элементов конструкций при проведений ремонтных, аварийных и других видов работ.

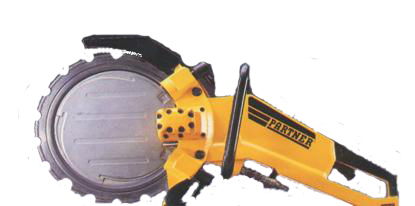

Рис. 12. PARTNER K3500

Техническая характеристика: обеспечивает глубину резки до 260 мм, диаметр диска 350 мм; поток рабочей жидкости 140 бар, 40 л/мин; вес – 10,4 кг.

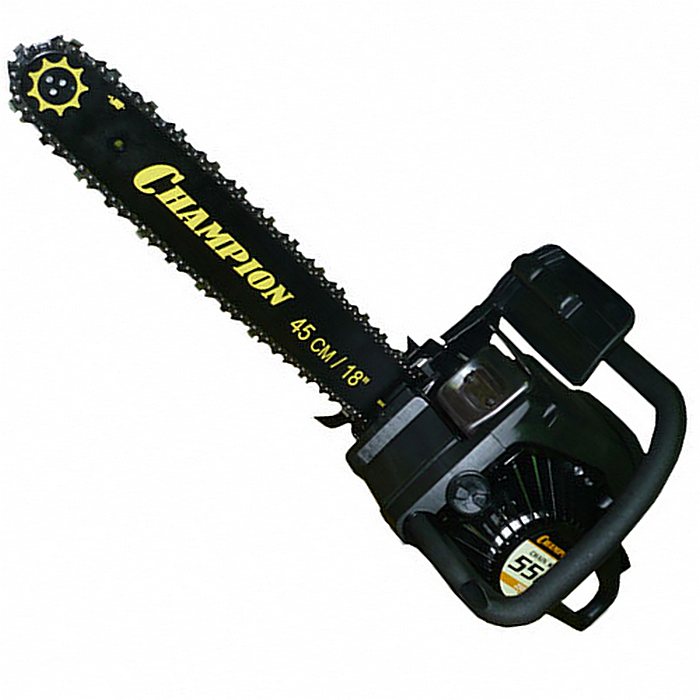

Рис. 13. Бензопила CHAMPION 255-18" 0,325-1,3-72

Техническая характеристика: мощность – 2,16 кВт/л.с.; объем топливного бака – 0,5 л; объем масляного бака – 0,25 л; шаг цепи – 0,325 дюйма ; длина шины – 18 дюймов ; ширина паза –1,3 мм ; вес – 6,5 кг.

Кусачки серии К-25 предназначены для перекусывания арматуры из любой стали, прутков из других сталей, перекусывания гаек болтовых соединений; привод имеют от ручного насоса Н80.

Рис. 14. Кусачки серии К-25

Техническая характеристика	Единицы измерения	Показатель
Максимальное усилие на резцах	кН	200
Диаметр перекусываемой арматуры	мм	32
Максимальный размер «под ключ» перекусываемой гайки	мм	27
Масса	кг	10

Гидравлические ножницы комбинированные РН4-2 предназначены для перекусывания и резания прутьев, труб, профилей из стали, тросов, кабелей, расширения узких проемов, подъема и перемещения различных объектов.

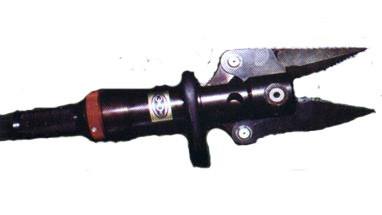

Рис. 15. Гидравлические ножницы комбинированные РН4-2

Техническая характеристика	Единицы измерения	Количество
Максимальная сила резания	кН	300
Максимальная разжимающая сила	кН	24
Максимальная величина разведения рычагов	мм	160
Максимальная толщина пробиваемой стали	мм	2,5
Масса	кг	12

Челюстной резак Holmatro CU 3020 предназначен для перекусывания и резания прутьев, труб, профилей из стали, тросов, кабелей, расширения узких проемов, подъема и перемещения различных объектов.

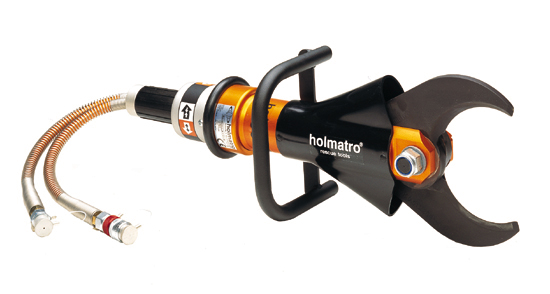

Рис. 16. Holmatro CU 3020

Техническая характеристика: макс. охват – 138 мм; max. усилие резания – 34.7 т; масса – 12.5 кг; размеры (д.ш.в) – 740×222×180.

2.3. Аварийно-спасательный инструмент для подъема и перемещения конструкций

Домкрат ДМ40 двухступенчатый, гидравлический, телескопический предназначен для подъема или перемещения различных объектов в стесненных условиях. Привод от насоса Н80.

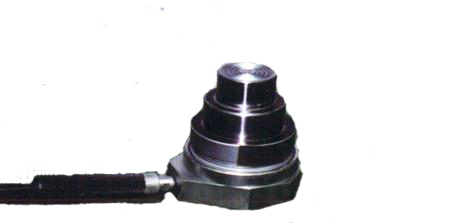

Рис. 17. Домкрат ДМ40

Техническая характеристика	Единица измерения	Значение
Высота в сложенном состоянии	мм	90
Подъемное усилие 1 ступени	кН	350
Подъемное усилие 2 ступени	кН	180
Ход 1 ступени	мм	35
Ход 2 ступени	мм	35
Масса	кг	7,1

Подъемные подушки высокого давления предназначены для подъема и перемещения конструкций.

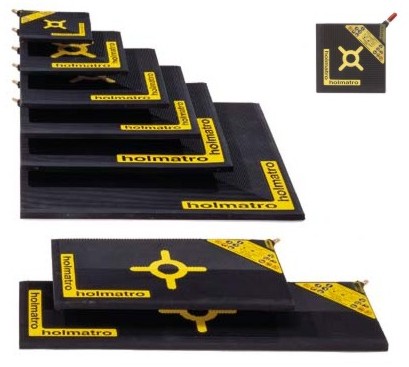

Рис. 18. Подушки подъемные Holmatro, cерия HLB

Техническая характеристика: рабочее давление – 8 бар; разрывающее давление превосходит в 4-8 раз.

Цилиндр тянущий ЦТ100 предназначен для подъема или перемещения объектов. Оснащен комплектом цепей и приспособлений (КП- 1), позволяющих захватывать и удерживать элементы конструкций, прутки, петли, скобы, листы металла. Привод от ручного насоса Н80.

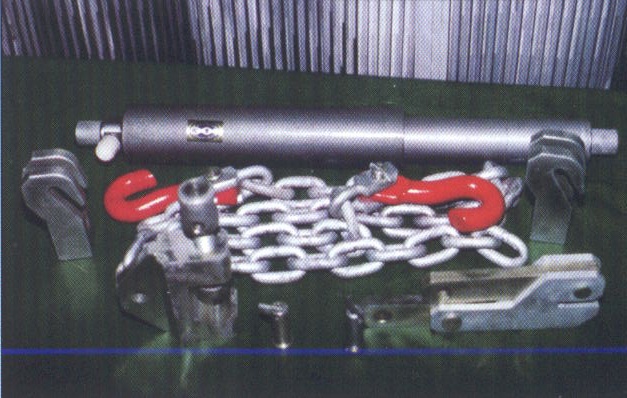

Рис. 19. Цилиндр тянущий ЦТ100

Техническая характеристика	Единицы измерения	Значение
Максимальная сила резания	кН	300
Максимальная разжимающая сила	кН	24
Максимальная величина разведения рычагов	мм	225
Масса	кг	13

Гидравлический цилиндр HOLMATRO RA 3322 предназначен для подъема или перемещения объектов.

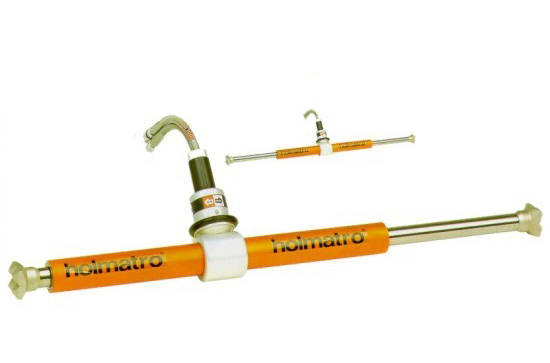

Рис. 20. Гидравлический цилиндр HOLMATRO RA 3322

Техническая характеристика: макс. усилие – 16.6 т; ход штока – 2 ^. 250 мм; масса – 17,5 кг; размеры (макс. длина) – 1270мм.

Ручная лебедка SW-W ALPHA предназначена для подъема и перемещения грузов весом до 1000кг.

Рис. 21. Ручная лебедка SW-W ALPHA

Техническая характеристика: грузоподъемность 1: положение, кг – 1000; грузоподъемность 2: положение, кг – 360; группа привода DIN 15020 – 1 Em; диаметр барабана, мм – 63; длина барабана, мм – 5; диаметр троса, м – 7; подъем троса 1: позиция, м – 1; подъем троса 2: позиция, м – 26; подъем на оборот рукоятки, мм – 45; сила кривошипа daN – 18; чистый вес, кг – 16.
