Необходимое оборудование и контрольно-измерительные приборы

1. Мотопомпа.

2. Манометр.

3. Секундомер.

4. Термометр.

5. Блок измерительный.

6. Счетчик.

7. Расходомер.

Порядок выполнения работы

1. Перед выполнением работы необходимо ознакомиться с мотопомпой, внимательно прочитать паспорт.

2. Проверить уровень масла в картере и бензина в бензобаке.

3. Перед пуском мотопомпы залить рабочую камеру водой при закрытых вентилях на всасывающем и нагнетающем трубопроводах.

4. Включить мотопомпу и открыть вентиль на всасывающем трубопроводе.

5. Постепенно открыть вентиль на нагнетающем трубопроводе от минимального до максимального значения.

6. Прикрывая постепенно вентиль на нагнетающем трубопроводе измерить производительность и давление до 4-5 раз.

7. Измерить температуру воды.

8. Измерить геометрическую высоту всасывания мотопомпы.

9. Измерить диаметр всасывающего и нагнетающего патрубков мотопомпы.

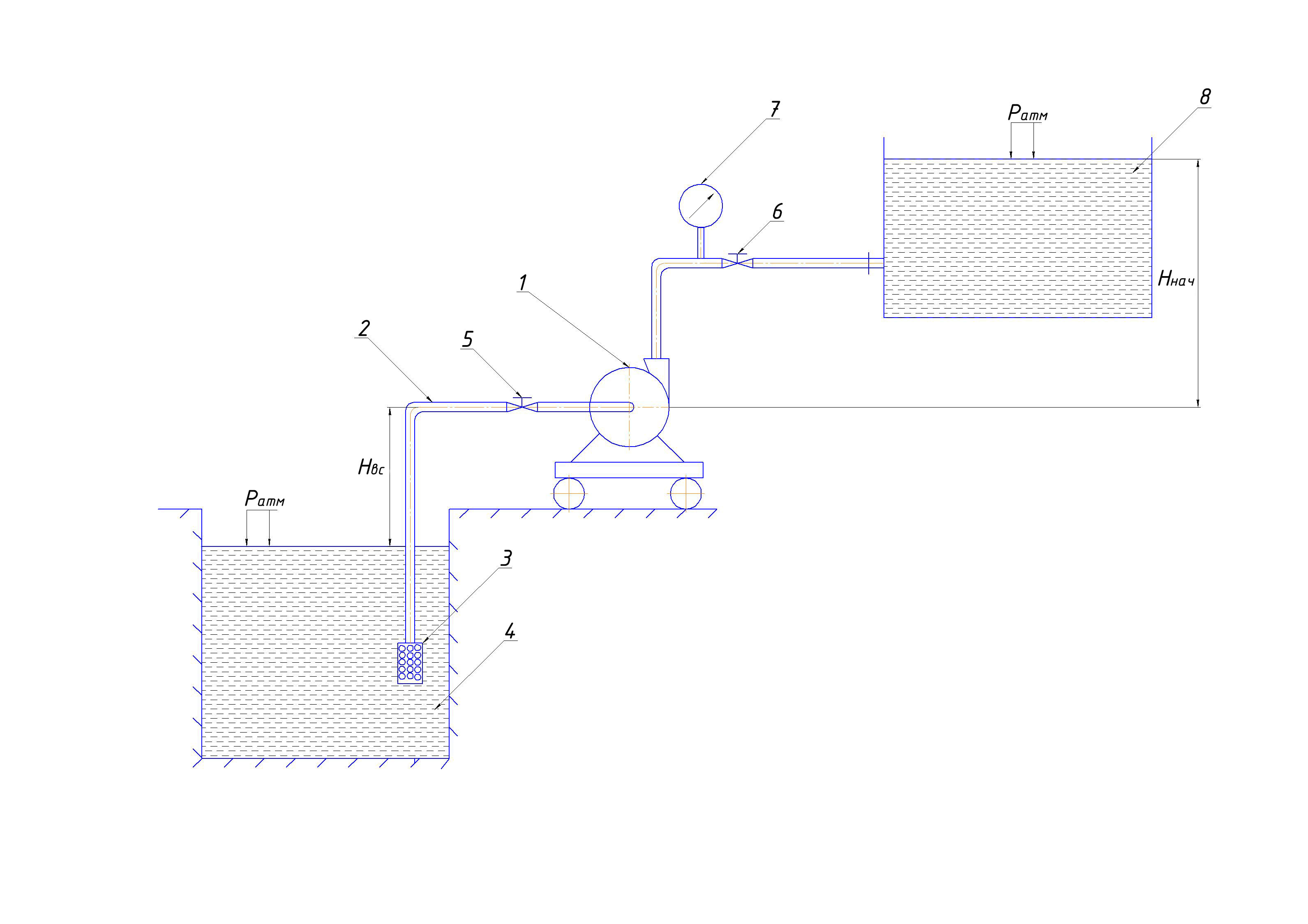

Рис. 9. Схема насосной установки:

1 – насос-мотопомпа; 2 – трубопровод высасывающий; 3 – фильтр; 4 – колодец;

5 – вентиль всасывающего трубопровода; 6 – вентиль нагнетающего трубопровода;

7 – манометр; 8 – резервуар напорный

Обработка опытных данных

1. Определить подачу насоса:

, м³/с.

2. Определить режим движения жидкости:

.

3. Определить коэффициент гидравлического трения:

4. Рассчитать суммарные гидравлические потери в трубопроводе:

5. Рассчитать потребный напор насосной установки:

м.

6. Построить характеристику трубопровода (сети) и характеристику насоса в одном масштабе на одном графике.

7. Определить рабочую точку и графически определить подачу, напор, мощность и КПД насоса, работающего на трубопровод.

8. Определить полезную мощность, соответствующую рабочей точке:

Вт.

9. Графически определить КПД насосной установки.

Техническая характеристика мотопомпы

Производительность – 25 м³/ч.

Журнал работы

№	Показание манометра	Геометрическая высота всасывания	Потребный напор	Объем мерного бака	Подача насоса	Время заполнения резервуара	Параметры насоса
Размерность	Р, Н/м2	Нвс, м	Нпотр, м	W, м3	Q, м3/с	, с	Q, м3/с	H, м	N, Вт	, %

Контрольные вопросы

1. Что такое насос?

2. Укажите состав насосной установки.

3. Укажите технические параметры насоса.

4. Что такое производительность насоса?

5. Что такое напор насоса?

6. Для чего используется в насосной установке фильтр?

7. В каких единицах измеряется напор насоса?

8. Как можно определить полезную мощность насоса?

9. Для чего заливается вода в рабочую камеру центробежного насоса?

10. Укажите виды насосных установок для откачивания воды.

11. Как можно регулировать подачу насоса?

12. От чего зависит напор насосной установки?

13. Укажите виды приводов насосных установок.

14. Как можно определить подачу насоса?

15. Что такое КПД насоса?

16. Какой трубопровод можно использовать в насосной установке?

17. От чего зависит плотность воды?

18. Укажите местные сопротивления насосной установки.

19. Что является движущей силой движения воды в насосной установке?

20. Что такое свободная поверхность жидкости – воды.

Лабораторно-практическая работа 7

Организация и проведение эвакуации пострадавшего в горных условиях

Лабораторно-практическая работа 8

Испытание спасателей в условиях командной эстафеты с применением на этапах АСС и альпинистского снаряжения

Цель работ: отработать практические навыки работы спасателей: в преодолении горного рельефа; владения специальным горным снаряжением и оборудованием; оказания помощи пострадавшим в горных условиях.

Общие положения

Для подготовки спасателей и повышения их профессионализма, мастерства, безусловно, неоходимыми являются различные соревнования, проводимые на субъектовом или межрегиональном уровне как среди студенческих отрядов спасателей, так и среди профессионалов. Составным элементом соревнований спасателей является прохождение горного маршрута.

Горный этап соревнований может проходить в реальных условиях горного рельефа или на специальных тренажерах (скалодром), где есть возможность максимально воссоздать реальные условия.

Наиболее трудные и технически сложные участки трассы (скалы, навесные переправы) нужно располагать в начале дистанции. Переправа вброд или вплавь должна завершать дистанцию, что позволит участникам быстро переодеться в сухую одежду.

Горная трасса соревнований спасателей МЧС России включает несколько обязательных этапов:

• передвижение по горному рельефу (подъем, спуск, траверса, преодоление препятствий);

• переправа через водные преграды (вброд, вплавь, по бревну с использованием навесной переправы, плавсредств);

• работа с пострадавшими (поиск, обнаружение, деблокирование, определение состояния, оказание первой помощи, транспортировка);

• обеспечение жизнедеятельности (бивак, питание, отдых, ориентирование, выживание).
