5.12. Здійснити допуск бригади до виконання робіт.
6. Схема послідовного технологічного процесу
6.1. Виконання робіт
6.1.1. При роботі з конічної залізобетонної опори встановити приставну драбину 9 м і закріпити її на опорі. Виконавцю з капроновою “вудкою“ піднятися по приставній драбині (або безпосередньо по опорі) до місця робіт на кронштейні, або, переміщаючись далі по консолі або ригелю, до місця кріплення на них підвісного ізолятора, який потрібно замінити, або гірлянди.
6.1.2. При роботі зі знімної ізолюючої вишки або з робочої площадки автомотриси, встановити її під ізолятором, який потрібно замінити, (гірляндою), завісити на провід поруч із ізолятором навісну драбину 3 м і виконавцю з капроновою “вудкою“ піднятися до місця роботи.
6.1.3. Встановити на консоль (1) спеціальне приладдя (2), а на ригель струбцину, і закріпити на них один кінець натяжного пристрою, (блоку БР-300 або поліспаста (3) на 5 кН (500 кгс), а другий кінець – на проводі (7) поруч із сідлом (6) паралельно ізолятору, який потрібно замінити, або гірлянді (рис. 6.1).
6.1.4. Перевести навантаження на натяжний пристрій. Видалити замки в місцях роз'єднання ізолятора, який потрібно замінити, або в місці, куди буде монтуватися додатковий ізолятор. При заміні гірлянди ізоляторів вийняти замок, який кріпить пестик серги бугеля в шапці ізолятора, розшплинтувати і вийняти валик (або замок), який з'єднує ізолятор із сідлом.
6
.1.5.
Від'єднати і зняти ізолятор, який потрібно
замінити, або гірлянду, опустити їх за
допомогою “вудки“ на землю або передати
на робочу площадку автомотриси.

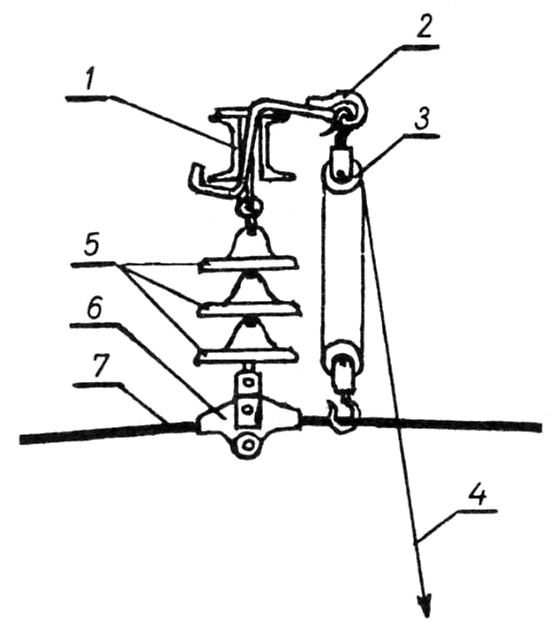

Рис. 6.1. Схема кріплення поліспаста на несучому тросі і консолі:
1 – консоль; 2 – приладдя; 3 – поліспаст на 5 кН; 4 – ведуча вітка поліспаста; 5 – ізолятори гірлянди; 6 – сідло (деталь КС-008 або КС-009); 7 – несучий трос
6.1.6. Підняти доверху новий ізолятор (гірлянду) і з'єднати його з ізоляторами, які залишилися, або (при заміні гірлянди) з бугелем консолі і сідлом проводу. Встановити в місці з'єднання замки. Передати навантаження з натяжного пристрою на ізолятор (гірлянду).
6.1.7. Зняти натяжний пристрій і приладдя з консолі або струбцину з ригеля, опустити їх на робочу площадку знімної вишки або автомотриси.
Електромонтеру спуститися вниз тим же порядком, як і при підійманні. Зняти навісну драбину з несучого тросу.
6.1.8. При зміні будівельної довжини підвісної гірлянди несучого троса відрегулювати за допомогою вертикальних струн положення контактного проводу по висоті.
7. Закінчення робіт
7.1. Зібрати матеріали, монтажні приладдя, інструмент, захисні засоби і завантажити їх на транспортний засіб.
7.2. При роботі з застосуванням знімної вишки – забрати її з колії, встановити з польової сторони опори і замкнути струбциною на замок.
7.3. При роботі з застосуванням автомотриси привести її робочу площадку в транспортне положення.
7.4. При роботі з приставної драбини – від'єднати її від опори та опустити на землю.
7.5. Зняти заземлювальні штанги.
7.6. При роботі з автомотриси на перегоні повернути її на станцію примикання на правах господарчого поїзда порядком, встановленим Інструкцією з руху поїздів.
7.7. Дати повідомлення енергодиспетчеру про закінчення робіт. При роботі на станції оформити запис у “Журналі огляду колій, стрілочних переводів, пристроїв СЦБ, зв'язку і контактної мережі“ ф. ДУ-46.
7.8. Повернутися на виробничу базу ЕЧК.
Технологічна карта № 6.2.
ЗАМІНА ІЗОЛЯТОРА В АНКЕРОВКАХ ПОПЕРЕЧНО-
НЕСУЧИХ І ВЕРХНІХ ФІКСУЮЧИХ ТРОСІВ
ІЗОЛЬОВАНИХ ГНУЧКИХ ПОПЕРЕЧИН
1. Склад виконавців
Електромонтер 5 розряду 1
Електромонтер 4 розряду 1
Електромонтер 3 розряду 1
2. Умови виконання робіт
Робота виконується:
2.1. Без зняття напруги, поблизу струмовідних частин, які знаходяться під напругою, безпосередньо з опори, з підійманням на висоту; без заняття колії.
2.2. По наряду і повідомленню енергодиспетчера з зазначенням часу, місця і характеру робіт.
3. Механізми, прилади, монтажні приладдя, інструмент,
захисні засоби і сигнальні приладдя
Муфта натяжна, шт 1
Затискач натяжний, шт 1
Струбцина монтажна, шт 1
“Вудка“ капронова, шт 1
Пасатижі, шт 1
Ключ гайковий, шт 2
Пояс запобіжний, шт 2
Каска захисна, шт 3
Жилет сигнальний, шт 3
Рукавички діелектричні, пара 1
Штанга заземлювальна, шт 1
Медична аптечка, компл 1
4. Норма часу на ізолятор, люд. год.
Місце заміни ізолятора |
Перший ізолятор в гірлянді |
Додати на кожний наступний |
Поперечний несучий трос |
1,35 |
0,22 |
Верхній фіксуючий трос |
0,69 |
0,13 |
Примітка. При заміні ізолятора (гірлянди), коли потрібно переокінцювати провід через більшу будівельну довжину нового ізолятора, ніж у дефектного, до норми часу додати:
– при закладенні в клиновий затискач (деталь КС-035)– 1,08 люд. год.;
– при закладенні у виделковий коуш (деталь КС-006 або КС-007) і трубчатий з'єднувач – 1,62 люд. год.
