5.12. Здійснити допуск бригади до виконання робіт.

6. Схема послідовного технологічного процесу

6.1. Заміна трансформатора струму

6.1.1. Від'єднати кола первинних і вторинних обмоток трансформатора струму та виконати їх маркування.

6.1.2. Зняти кріплення трансформатора струму на конструкції і демонтувати його, опустивши на землю краном автомотриси або за допомогою поліспаста на 5 кН (500 кгс).

6.1.3. За допомогою крана автомотриси або поліспаста підняти та встановити на конструкцію новий трансформатор струму, закріпивши його болтом. При встановленні високовольтні виводи щодо шин розташовувати так, щоб шини, підведені з боку живлення приєднувалися до затискача з позначкою П1 (початок обмотки), а шина, що відходить – до затискача А2 (кінець обмотки).

6.1.4. Приєднати ошиновку до виводів первинної обмотки відповідно до маркування так, щоб на виводи не діяли згинаючі зусилля.

6.1.5. Приєднати вторинні кола відповідно до маркування і необхідного відгалуження трансформатора струму, а вільні (не використані) відгалуження трансформатора струму закоротити проводом перерізом не менше 2,5 мм².

6.1.6. Один з виводів вторинної обмотки приєднати до кола заземлення. Заземлити корпус трансформатора через конструкцію або через болтове з'єднання з заземлюючим провідником. Місця стикання корпуса трансформатора з конструкцією або заземлюючим болтом зачистити до блиску і змастити технічним вазеліном. Також повинні бути оброблені і відповідні місця на конструкції.

6.1.7. Перевірити правильність встановлення і підключення трансформатора струму.

7. Закінчення робіт

7.1. Зняти заземлювальні штанги.

7.2. Зібрати прилади, матеріали, монтажні приладдя, інструмент, захисні засоби і завантажити їх на транспортний засіб.

7.3. Дати повідомлення енергодиспетчеру про закінчення робіт, оформити запис у “Журналі огляду колій, стрілочних переводів, пристроїв СЦБ, зв'язку і контактної мережі“ ф. ДУ-46.

7.4. Повернутися на виробничу базу ЕЧК.

Глава 7

ІНШІ ПРИСТРОЇ

Технологічна карта № 7.1.

ЗАМІНА ІСКРОВОГО ПРОМІЖКУ І ДІОДНОГО ЗАЗЕМЛЮВАЧА

1. Склад виконавців

Електромонтер 4 розряду 1

Електромонтер 3 розряду 1

2. Умови виконання робіт

Робота виконується:

2.1. Без зняття напруги, віддалік від частин, які знаходяться під напругою, без підіймання на висоту і без заняття колії.

2.2. За розпорядженням, з повідомленням енергодиспетчера про час, місце і характер робіт.

3. Механізми, прилади, монтажні приладдя, інструмент,

захисні засоби і сигнальні приладдя

Мегомметр МС-06 на 2000 В, шт 1

Мегомметр М1101 на 500 В, шт 1

Переносне заземлення або перемичка шунтуюча мідна 50 мм², шт 1

Рукавички діелектричні, пара 1

Жилет сигнальний, шт 2

Сигнальні приладдя, компл. 1

Ключі гайкові, шт 2

Полотно наждакове, лист 1

4. Норма часу, люд. год.

Іскровий проміжок 0,418

Діодний або тиристорний заземлювач 0,770

5. Підготовчі роботи і допуск до роботи

5.1. Напередодні робіт передати заявку енергодиспетчеру на виконання робіт без зняття напруги віддалік від частин, які знаходяться під напругою, без підіймання на висоту, без заняття колії, з зазначенням часу, місця і характеру робіт.

5.2. Одержати розпорядження на виконання робіт і цільовий інструктаж від особи, яка його видала.

5.3. Підібрати іскрові проміжки (ІП) або діодні заземлювачі (ДЗ), перевірити зовнішнім оглядом їх стан і комплектність.

Перевірити їх справність (відсутність короткого замикання) і провести електричні випробування. Схема випробувань приведена на рис. 7.1.

ІП повинні мати величину пробивної напруги від 800 до 1200 В (величина її регулюється товщиною ізолюючої прокладки між електродами).

Д З повинні мати опір у напрямку від рейки до опори, більше 100 кОм, а в зворотному напрямку рівний нулю. Схема виміру приведена на рис. 7.2.

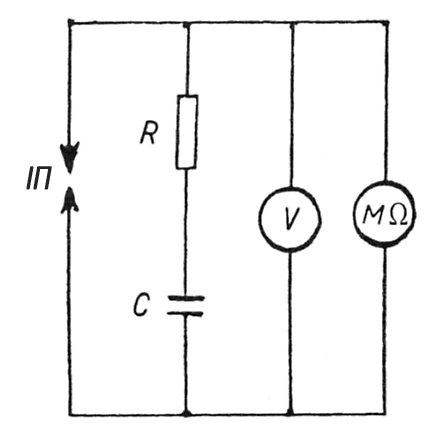

Рис. 7.1. Схема випробувань іскрового проміжку:

С – конденсатор 0,1 мкФ; R – резистор МЛТ-220 мОм; V – вольтметр зі шкалою до 2000 В; М – мегомметр МС-06 на 2000 В; ІП – іскровий проміжок

5.4. Підібрати запасні плашечні затискачі для приєднання ІП або ДЗ до заземлювачів (деталь КС-066), перевірити їх комплектність, прогнати різьблення і нанести на них мастило.

5 .5. Підібрати монтажні приладдя, захисні засоби, сигнальні приладдя та інструмент, перевірити їх справність і терміни випробувань.

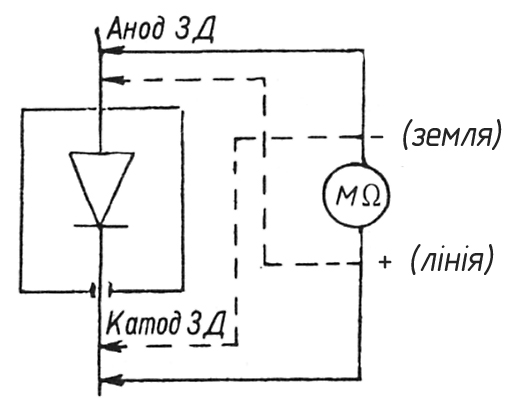

Рис. 7.2. Схема виміру електричного опору діодного заземлювача:

ЗД – діодний заземлювач; М – мегомметр M 1101 на 500 В

5.6. Повідомити енергодиспетчера про місце, час і характер роботи.

5.7. Після прибуття на місце роботи провести цільовий інструктаж з охорони праці. Здійснити допуск до виконання робіт.
