4. Норма часу на один комплект захисту – 11,85 люд. Год.

5. Підготовчі роботи і допуск до роботи

5.1. Напередодні робіт передати заявку енергодиспетчеру на виконання робіт зі зняттям напруги і заземленням пункту групування, з зазначенням часу місця і характеру роботи.

5.2. Одержати наряд на виконання робіт і цільовий інструктаж від особи, яка його видала.

5.3. Перевірити зовнішнім оглядом комплект устаткування захисту станції стикування. Оглянути і при необхідності підтягти всі контактні і закріпляючі з'єднання. Всі контактні поверхні повинні бути залужені і змащені мастилом ЦИАТИМ-201 або ЖТКЗ-6Б, а закріпляючі деталі оцинковані і на різьблення нанесене мастило ЗЕС або технічний вазелін.

На трансформаторі і конденсаторах не повинно бути підтікання масла.

На фарфорових ізоляторах не повинно бути пошкоджень. Поверхня їх очищена від пилу і забруднення. Не допускаються відколи ребер у ізоляторів трансформатора більше 3 см², а у вентильного розрядника довжина відколу на ребрі не повинна перевищувати 60 мм по колу та 5 мм по глибині.

Очистити реле земляного захисту від пилу і продути його гумовою грушею.

Рога розрядника та електрод запала не повинні бути погнуті, а їх поверхня зачищена. Зачищення зробити мілким наждаковим полотном.

5.4. Перевірити наявність протоколу випробування, регулювання і налагодження устаткування установки з захистом. При відсутності протоколу провести випробування в наступному обсязі:

5.4.1. Випробування трансформатора запала:

– замірити мостом МС-07 (МС-08) опір обмоток постійного струму (опір первинної обмотки повинен бути в межах 0,91 – 1,2 Ом, вторинної обмотки – 43,5 – 48,0 Ом);

– випробувати і замірити мегомметром на 2500 В опір ізоляції обмоток щодо землі та опір між обмотками. Величина опору не нормується;

– випробувати ізоляцію обмоток щодо корпуса напругою промислової частоти апаратом випробувальним АИ-70. Випробувальна напруга для первинної обмотки – 5 кВ, для вторинної обмотки – 30 кВ, тривалість випробувань - 1 хв.;

– повторно замірити опір ізоляції обмоток, як зазначено вище. Отримані результати не повинні відрізнятися від попередніх більш ніж на 30%.

5.4.2. Випробування конденсаторів:

– замірити мегомметром на 2500 В опір ізоляції між виводами і корпусом конденсатора. Опір ізоляції і відношення R"₆₀ до R"_l5 не нормується;

– випробувати конденсатори напругою промислової частоти апаратом АИ-70 протягом 1 хв. Випробувальна напруга між обкладками конденсатора – 2U_HOM, між обкладками і корпусом – 4U_HOM;

– розрядити конденсатори через резистор;

– замірити мостом постійного струму (МС-07) ємність кожного конденсатора. Відхилення ємності від номінальної повинно бути в межах від - 5% до + 15%.

5.4.3. Регулювання та випробування рогового розрядника з запалом:

– замірити і відрегулювати відстань між електродами (рис. 6.9);

– перевірити величину пробивної напруги при підключенні поділяючого конденсатора і первинної обмотки трансформатора запала. Плавним підвищенням напруги на кенотронній установці або іншім джерелом випрямленої напруги зарядити конденсатори. Піднявши випробувальну напругу до 6,5 – 7,0 кВ, відключити кенотронну установку, а додатковий зазор закоротити за допомогою ізолюючої штанги з металевим наконечником. При цьому виникає пробій повітряного проміжку між запальною голкою (3) і заземленим електродом (2), а потім між потенціальним електродом (1) і заземленим електродом (2).

У випадку появи розряду тільки між запальним і заземленим електродами (3 і 2) без перекриття повітряного проміжку перевірити полярність на запальному електроді (3) і зробити повторне випробування;

–добитися чіткого спрацювання розрядника шляхом регулювання його зазорів у припустимих межах.

5.4.4. Випробування вентильного розрядника РМБВ-3.3:

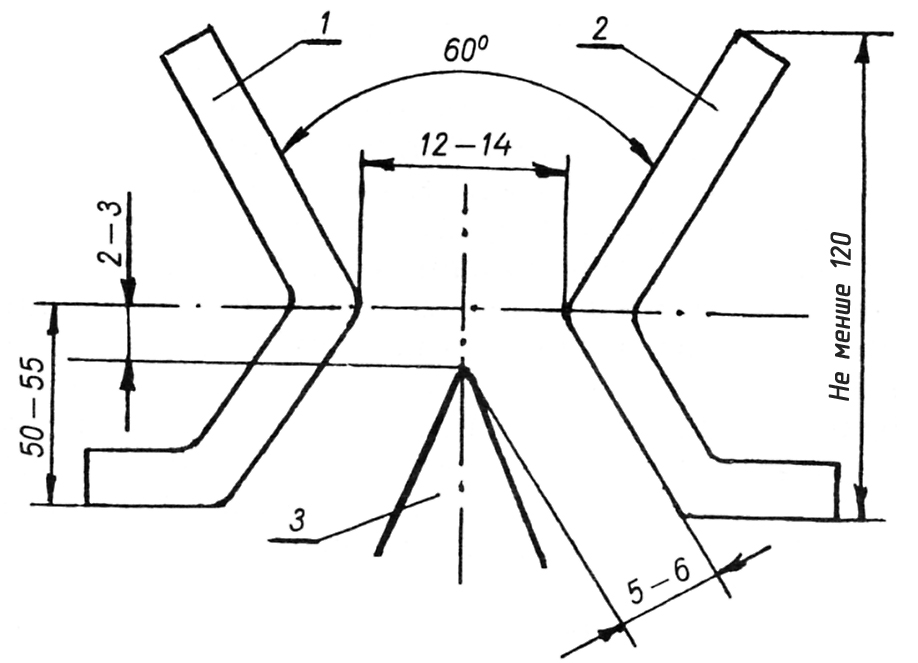

Р ис. 6.9. Схема регулювання рогового розрядника з запалом захисту станцій стикування:

1 – потенціальний електрод; 2 – заземлений електрод; 3 – запальний електрод (голка)

– замірити мостом МС-07 (МС-0,8) опір додаткового резистора, який повинен бути 300 Ом;

– випробувати і замірити мегомметром на 2500 В опір ізоляції елементів розрядника. Опір ізоляції не нормується. Отримані результати не повинні відрізнятися більш ніж на 30 % від результатів заміру на підприємстві-виробнику або від попередніх замірів;

– вимірити опір ізоляції ізолюючих основ розрядника з реєстратором спрацювання. Опір повинен бути не менше 1 МОм;

– замірити за допомогою кенотрона або іншого джерела випрямної напруги струм провідності розрядника. При випрямленій напрузі 4 кВ струм провідності (утікання) повинен бути в межах 80 – 120 мкА;

– замірити величину пробивної напруги іскрових проміжків за допомогою кенотронної установки. Вона повинна бути в межах 6,5 – 7,0 кВ.

5.4.5. Перевірка роботи реле земляного захисту:

– перевірити механізм реле. Якір повинен вільно обертатися на вісі. При повільному опусканні якоря він повинен вільно повертатися у первинне положення. Зазор між якорем і полюсами сердечника повинен бути рівномірним та однаковим по обидва боки. Пелюстки рухомого контакту повинні одночасно торкатися нерухомих верхніх і нижніх контактів. Після торкання при подальшому повороті якоря рухомий контакт повинен сковзати по нерухомим 2 – 3 мм;

– перевірити електричні характеристики реле. Струм спрацювання не повинен відрізнятися від струму уставки більше ніж на 5 %. Перевірка виконується прямим методом з використанням багатоамперної установки і повторюється 3 – 5 разів. Розкид струмів спрацювання реле не повинен перевищувати 5 %.

5.5. Підібрати монтажні приладдя, захисні засоби, сигнальні приладдя та інструмент, перевірити їх справність і терміни випробувань. Завантажити їх, а також підібрані матеріали, конструкції і деталі на транспортний засіб, організувати доставку разом з бригадою до місця роботи.

5.6. Після прибуття на місце роботи провести цільовий інструктаж з охорони праці всім членам бригади з розписом кожного в наряді. Чітко розподілити обов'язки між виконавцями. Перевірити наявність зв'язку з черговим по станції та енергодиспетчером. Погодити виконання робіт з черговим по станції, оформивши запис у “Журналі огляду колій, стрілочних переводів, пристроїв СЦБ, зв'язку і контактної мережі“ ф. ДУ-46.

5.7. Одержати наказ енергодиспетчера з зазначенням про зняття напруги в зоні роботи, часу початку і закінчення робіт.

5.8. Заземлити проводи та устаткування, з яких знята напруга, переносними заземлювальними штангами по обидва боки від місця робіт відповідно до наряду.
