7. Закінчення робіт

7.1. Зібрати матеріали, монтажні приладдя, інструмент, захисні засоби і завантажити їх на транспортний засіб.

7.2. Забрати знімну вишку зі колії, встановити її з польової сторони опори і замкнути струбциною на замок. Зняти сигналістів, які огороджували місце роботи. Від'єднати драбину від опори і опустити на землю.

7.3. Дати повідомлення енергодиспетчеру про закінчення робіт. При роботі на станції оформити запис у “Журналі огляду колій, стрілочних переводів, пристроїв СЦБ, зв'язку і контактної мережі“ ф. ДУ-46.

7.4. Повернутися на виробничу базу ЕЧК.

Технологічна карта № 6.12.

ЗАМІНА ТРУБЧАТОГО РОЗРЯДНИКА

1. Склад виконавців

Електромонтер 5 розряду 1

Електромонтер 4 розряду 1

Електромонтер 3 розряду 1

2. Умови виконання робіт

Робота виконується:

2.1. Зі зняттям напруги і заземленням, безпосередньо з опори або з застосуванням приставної драбини 7 – 9 м; з підійманням на висоту; без заняття колії.

2.2. По наряду і наказу енергодиспетчера.

3. Механізми, прилади, монтажні приладдя, інструмент,

захисні засоби і сигнальні приладдя

Драбина приставна 7 – 9 м, шт 1

Штанга заземлювальна, шт 2

“Вудка“ капронова, шт 1

Шаблон спеціальний, шт 1

Лінійка з розподілами, шт 1

Рукавички діелектричні, пара 1

Пояс запобіжний, шт 2

Каска захисна, шт 3

Жилет сигнальний, шт 3

Сигнальні приладдя, компл. 1

Набір інструмента електромонтера контактної мережі, компл. 1

Наждакове полотно, лист 1

Медична аптечка, компл. 1

4. Норма часу на один розрядника – 5,1 люд. Год.

5. Підготовчі роботи і допуск до роботи

5.1. Напередодні робіт передати заявку енергодиспетчеру на виконання робіт зі зняттям напруги і заземленням струмовідних частин у зоні робіт, безпосередньо з опор або із застосуванням приставної драбини 7 – 9 м, з підійманням на висоту, без заняття колії, з зазначенням часу, місця і характеру робіт.

5.2. Одержати наряд на виконання робіт і цільовий інструктаж від особи, яка його видала.

5.3. Підібрати і перевірити зовнішнім оглядом якість виготовлення розрядника і його комплектність, при необхідності, очистити дугогасний канал внутрішнього іскрового проміжку. Вимірити шаблоном або лінійкою довжину внутрішнього дугогасного каналу, яка повинна бути в межах 175+5 мм. При необхідності відрегулювати зазначений зазор. Покажчик спрацьовування встановити в робоче положення. Не допускається забруднення і порушення лакового покриття, наявність тріщин і розшарувань бакелітової трубки.

5.4. Підібрати монтажні приладдя, захисні засоби, сигнальні приладдя та інструмент, перевірити їх справність і терміни випробувань. Завантажити їх, а також підібрані матеріали, конструкції і деталі на транспортний засіб, організувати доставку разом з бригадою до місця роботи.

5.5. Одержати наказ енергодиспетчера з зазначенням про зняття напруги і заземлення струмовідних частин в зоні роботи, часу початку і закінчення робіт.

5.6. Після прибуття на місце роботи провести цільовий інструктаж з охорони праці всім членам бригади з розписом кожного в наряді. Чітко розподілити обов'язки між виконавцями.

5.7. Заземлити проводи та устаткування, з яких знята напруга, переносними заземлювальними штангами по обидва боки від місця роботи відповідно до наряду.

5.8. Здійснити допуск бригади до виконання робіт.

6. Схема послідовного технологічного процесу

6.1. Виконання робіт

6.1.1. Встановити приставну драбину і закріпити її до опори (при заміні розрядника на залізобетонній конічній опорі) або до консолі (при заміні розрядника на консолі). Підіймання до розрядника виконується безпосередньо по металевій або залізобетонній двотавровій опорі.

6.1.2. Виконавцю з “вудкою“ піднятися до місця встановлення розрядника, відкріпити гайки хомутів, якими кріпиться розрядник до кронштейна і опустити “вудкою“ демонтований розрядник на землю.

6 .1.3. Підняти “вудкою“ новий розрядник і закріпити його хомутами на кронштейні (рис. 6.7). Кріплення розрядника (1) до кронштейна (8) виконується двома скобами (7), які укладаються в канавки обойми розрядника. При необхідності заміни електрода (3) на опорному ізоляторі (4), тимчасово закріпити за опору або консоль шлейф (5) розрядника, після чого зняти плашечні затискачі (6) в вузлі кріплення шлейфа і електрода на ізоляторі. Зачистити контактні з'єднання, встановити новий електрод (6) і приєднати його до шлейфа (5) та опорного ізолятора (4), зняти тимчасове кріплення шлейфа за опору або консоль.

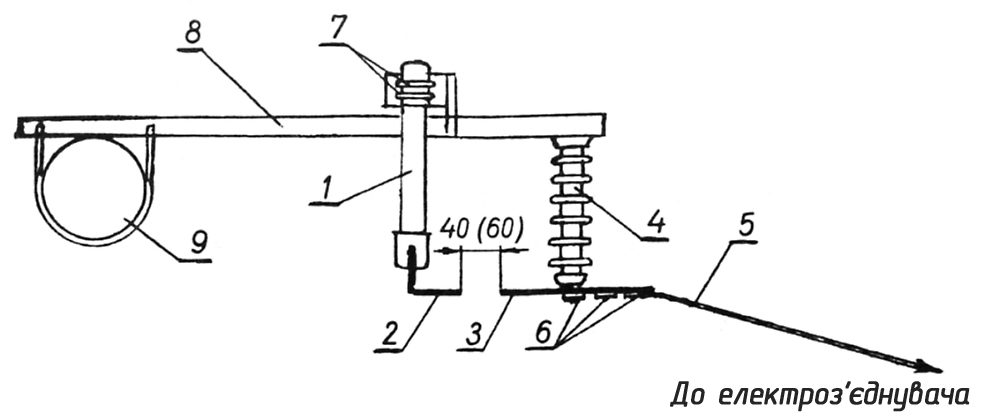

Рис. 6.7. Схема встановлення та підключення трубчатого розрядника:

1 – трубчатий розрядник; 2 – електрод зовнішній; 3 – електрод на опорному ізоляторі; 4 – опорний ізолятор; 5 – шлейф розрядника перерізом по міді 25 мм²; 6 – плашечні затискачі (деталь КС-066); 7 – хомутики кріплення розрядника; 8 – кронштейн розрядника; 9 – опора

6.1.4. Установити розрядник під кутом 15 – 20° до горизонталі, а в місцях посиленого забруднення – до 45°, таким чином, щоб в зоні виходу вихлопних газів не знаходилися троси, проводи, ізолятори та підтримуючі конструкції. Зазор зовнішнього іскрового проміжку повинен бути на розряднику контактної підвіски 40 мм, а на живлячих лініях – 60 мм.

Регулювання зовнішнього іскрового проміжку виконується шляхом переміщення розрядника в місці його закріплення на кронштейні або зміною довжини і положення електрода.

6.1.5. Після встановлення необхідної величини іскрового проміжку, зробити остаточне закріплення розрядника, при цьому потрібно стежити за тим, щоб величина іскрового проміжку не змінилася. Розташування розрядника на опорі повинно бути доступно для його візуального огляду з землі. Електроди зовнішнього проміжку повинні бути виконані зі сталевого прутка діаметром не менше 10 мм і пофарбовані, бажано, світлою фарбою для полегшення виявлення оплавлень при тривалій роботі розрядника. Щоб уникнути зменшення або закорочування зовнішнього проміжку під дією вітру або власної ваги електрод повинен надійно кріпитися до вушка розрядника і закріплюватися контргайкою.

6.1.6. Після встановлення і регулювання нового розрядника нанести на різьблення скоб і гайок, які кріплять розрядник і шлейф, атмосферостійке антикорозійне мастило.

7. Закінчення робіт

7.1. Від'єднати драбину від опори і опустити її на землю.

7.2. Зняти заземлювальні штанги.

7.3. Зібрати матеріали, монтажні приладдя, інструмент, захисні засоби і завантажити їх на транспортний засіб.

7.4. Дати повідомлення енергодиспетчеру про закінчення робіт.

7.5. Повернутися на виробничу базу ЕЧК.

Технологічна карта № 6.13.

ЗАМІНА ВЕНТИЛЬНОГО РОЗРЯДНИКА

1. Склад виконавців

Електромонтер 5 розряду 1

Електромонтер 4 розряду 1

Електромонтер 3 розряду 1

2. Умови виконання робіт

Робота виконується:

2.1. Зі зняттям напруги і заземленням, безпосередньо з опори або з застосуванням приставної драбини 7 – 9 м; з підійманням на висоту; без заняття колії.

2.2. По наряду і наказу енергодиспетчера.

3. Механізми, прилади, монтажні приладдя, інструмент,

захисні засоби і сигнальні приладдя

Драбина приставна 7 – 9 м, шт 1

Штанга заземлювальна, шт 1

“Вудка“ з блоком, шт 1

Рукавички діелектричні, пара 1

Пояс запобіжний, шт 2

Каска захисна, шт 3

Жилет сигнальний, шт 3

Набір інструмента електромонтера контактної мережі, компл. 1

Шаблон або вимірювальна лінійка, шт 1

Медична аптечка, компл. 1

4. Норма часу на один розрядника, люд. год.

На залізобетонній опорі 3,5

На металевій опорі 3,1

5. Підготовчі роботи і допуск до роботи

5.1. Напередодні робіт передати заявку енергодиспетчеру на виконання робіт зі зняттям напруги і заземленням у зоні робіт, безпосередньо з опор або із застосуванням приставної драбини 7 – 9 м, з підійманням на висоту, без заняття колії, з зазначенням часу, місця і характеру робіт.

5.2. Одержати наряд на виконання робіт і цільовий інструктаж від особи, яка його видала.

5.3. Підібрати вентильний розрядник. Перевірити наявність протоколу електричних випробувань, з зазначенням придатності розрядника до встановлення. Перевірити зовнішнім оглядом цілісність фарфорового чохла (4), емалевого покриття (5) на фланці (7) та цементному шві (6). Наскрізні тріщини, зміна положення запобіжного клапана або інші несправності, які приводять до порушення герметизації розрядника, не допускаються (рис. 6.8).

5.4. Очистити розрядник від забруднення і пилу.

5.5. Підібрати монтажні приладдя, захисні засоби, сигнальні приладдя та інструмент, перевірити їх справність і терміни випробувань. Завантажити їх, а також підібрані матеріали, конструкції і деталі на транспортний засіб, організувати доставку разом з бригадою до місця роботи.

5.6. Одержати наказ енергодиспетчера з зазначенням про зняття напруги і заземлення в зоні роботи, часу початку і закінчення робіт.

5.7. Після прибуття на місце роботи провести цільовий інструктаж з охорони праці всім членам бригади з розписом кожного в наряді. Чітко розподілити обов'язки між виконавцями.

5.8. Заземлити проводи та устаткування, з яких знята напруга, переносними заземлювальними штангами по обидва боки від місця роботи відповідно до наряду.

5 .9. Здійснити допуск бригади до виконання робіт.

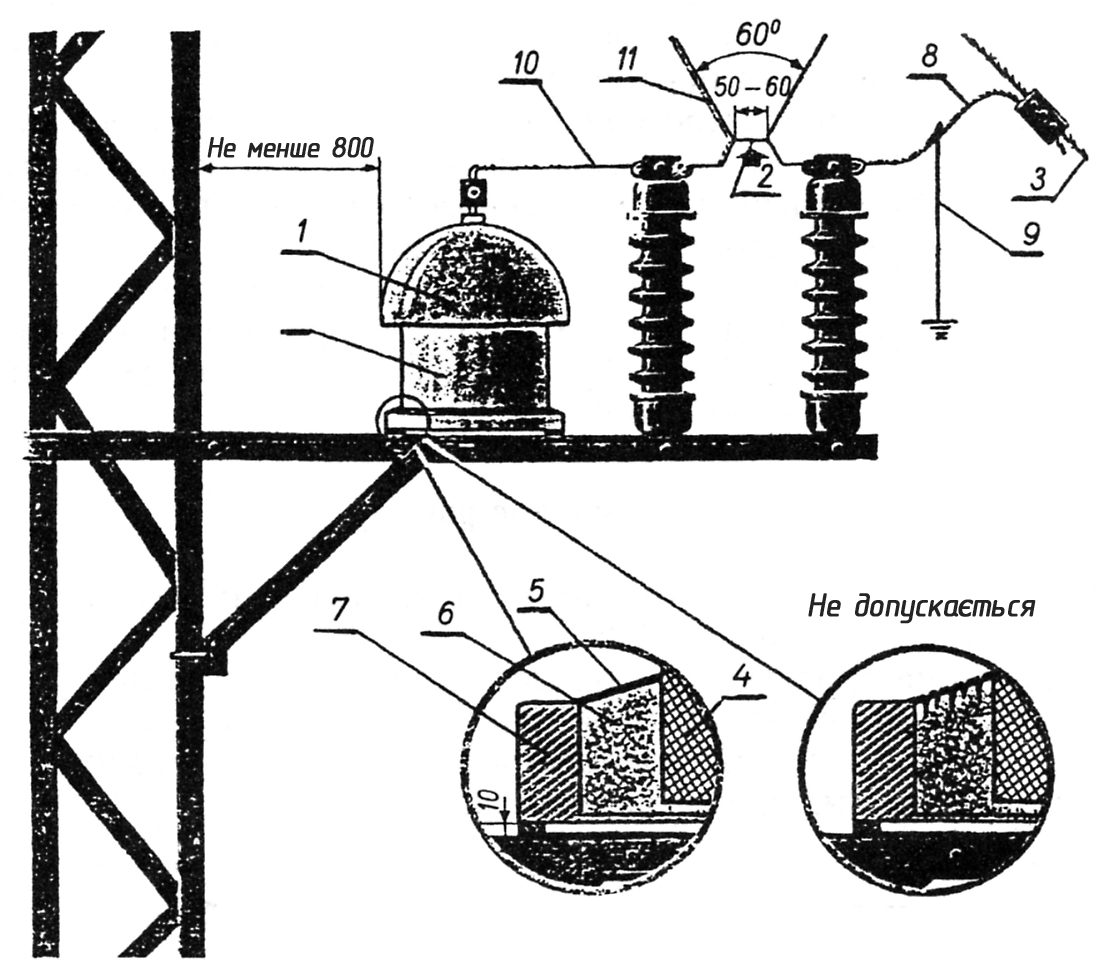

Рис. 6.8. Схема встановлення вентильного розрядника:

1– вентильний розрядник; 2 – мідний дріт діаметром 0,35 – 0,5 мм; 3 – живляча лінія; 4 – фарфоровий чохол; 5 – вологостійке покриття; 6- цементний шов; 7 – опорний фланець; 8 – шлейф розрядника; 9 – переносна заземлювальна штанга; 10 – з'єднувальна перемичка; 11 – роговий розрядник

6. Схема послідовного технологічного процесу

6.1. Виконання робіт

6.1.1. Встановити приставну драбину і закріпити до опори. При заміні розрядника на металевій опорі підйом до місця роботи виконується безпосередньо по опорі.

6.1.2. Виконавцю робіт з “вудкою“ і блоком по приставній драбині або по опорі піднятися до місця встановлення розрядника, закріпити блок на опорі вище розрядника, а кінець “вудки“ – за вентильний розрядник.

6.1.3. Від'єднати з'єднувальну перемичку (10) від вентильного розрядника (1) і відкріпити гайки, які кріплять розрядник до кронштейна. За допомогою “вудки“ опустити розрядник на землю (рис. 6.8).

6.1.4. Підняти “вудкою“ новий розрядник. Розрядник встановити на кронштейні і закріпити так, щоб відстань між фланцем розрядника і конструкцією кронштейна було не менше 10 мм, а плоскі поверхні конструкції не закривали прохід для вихлопу газів.

6.1.5. Перевірити кріплення і форму дугогасних рогів рогового розрядника (11), шаблоном замірити повітряний зазор іскрового проміжку, який повинен бути не більше 50 – 60 мм.

6.1.6. Перевірити приєднання мідного дроту (2) між рогами (діаметр дроту повинен бути 0,35 – 0,5 мм) і шлейфа розрядника (8) до проводу живлячої лінії (3).

7. Закінчення робіт

7.1. Від'єднати драбину від опори і опустити її на землю.

7.2. Зняти заземлювальні штанги.

7.3. Зібрати матеріали, монтажні приладдя, інструмент, захисні засоби і завантажити їх на транспортний засіб.

7.4. Дати повідомлення енергодиспетчеру про закінчення робіт.

7.5. Повернутися на виробничу базу ЕЧК.

Технологічна карта № 6.14.

ЗАМІНА СЕКЦІЙНОГО ІЗОЛЯТОРА

1. Склад виконавців

Виконавці	З ізолюючої знімної вишки	З робочої площадки автомотриси
Електромеханік або електромонтер 6 розряду	1	1
Електромонтер 4 розряду	2	1
Електромонтер 3 розряду	2	1

2. Умови виконання робіт

Робота виконується:

2.1. Зі зняттям напруги і заземленням із застосуванням знімної вишки або робочої площадки автомотриси (автодрезини); з використанням навісної драбини 3 м; з підійманням на висоту.

2.2. З перервою руху поїздів, у “вікно“ тривалістю не менше 1 год.

2.3. По наряду і наказу енергодиспетчера. При роботі на станційних коліях - за узгодженням з черговим по станції, на перегоні та головних коліях станції, а також на ділянках обладнаних диспетчерською централізацією – з поїзним диспетчером.
