5.7. Після прибуття на місце роботи провести цільовий інструктаж з охорони праці всім членам бригади з розписом кожного в наряді. Чітко розподілити обов'язки між виконавцями.

5.8. Визначити порядок огородження знімної вишки і виставити сигналістів. Перевірити зовнішнім оглядом технічну справність знімної вишки, при необхідності, очистити ізоляційні деталі від пилу і забруднення, встановити вишку на колію і випробувати її ізоляцію робочою напругою.

5.9. Перевірити візуально правильність підключення шлейфа (3) до контактної підвіски через ізолятор (5), врізаний у шлейф (див. рис. 6.6).

5.10. Здійснити допуск бригади до виконання робіт.

6. Схема послідовного технологічного процесу

6.1. Відключення шлейфа розрядника від контактної підвіски

6.1.1. Встановити ізолюючу знімну вишку на колію під поперечним електричним з'єднувачем.

6.1.2. Завісити навісну драбину 3 м на несучий трос. Піднятися по драбині виконавцю і закріпити (рис.6.6.) один кінець переносної шунтуючої штанги (1) на несучому тросі (2), а інший – на шлейфі (3) розрядника, тобто по обидві сторони врізного ізолятора.

6.1.3. Від'єднати перемичку (4), яка шунтує врізний ізолятор (5), від шлейфа розрядника (3) і надійно закріпити її на поперечному електричному з'єднувачі (6). Зняти переносну шунтуючу штангу (1) спочатку зі шлейфа розрядника (3), а потім з несучого троса (2).

6 .1.4. Зняти з несучого троса навісну драбину і, установленим порядком, спуститися з ізолюючої знімної вишки на землю.

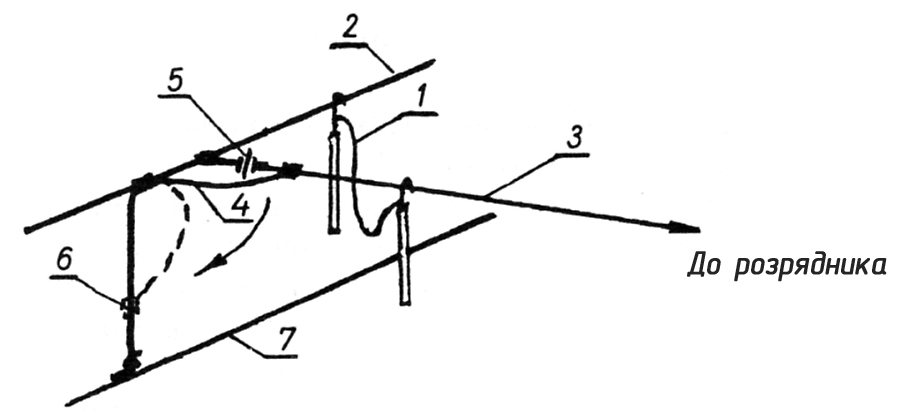

Рис. 6.6. Схема відключення шлейфа розрядника від контактної мережі:

1 – переносна шунтуюча штанга; 2 – несучий трос; 3 – шлейф розрядника; 4 – перемичка; 5 – врізний ізолятор; 6 – поперечний електричний з'єднувач; 7 – контактний провід

6.1.5. Зняти знімну ізолюючу вишку з колії та встановити біля опори з розрядником поза габаритом рухомого складу.

6.2. Заміна розрядника

6.2.1. На від'єднаний від контактної підвіски шлейф розрядника завісити дві переносні заземлювальні штанги попередньо приєднавши їх до тягової рейки.

6.2.2. Піднятися до кронштейна розрядника безпосередньо по опорі або по приставній драбині 9 м, встановивши і закріпивши її на залізобетонній конічній опорі, або використовуючи знімну вишку.

6.2.3. Тимчасово закріпити шлейф розрядника “вудкою“ або струбциною за опору, після цього від'єднати його від розрядника, від'єднати заземлюючі спуски від заземленого рога (конструкції) розрядника. “Вудка“ або струбцина закріплюється на шлейфі через натяжний затискач.

6.2.4. Закріпити на опорі нерухомий блок і пропустити в нього кінець “вудки“ і прив'язати його до конструкції розрядника. Зняти болти, які кріплять розрядник. За допомогою блоку опустити розрядник на землю.

6.2.5. За допомогою “вудки“ з блоком, підняти на опору підготовлений до встановлення новий розрядник і закріпити його на опорі. Приєднати заземлювальні спуски і шлейф до розрядника.

Контактні поверхні очистити від змащення і бруду ганчіркою, змоченою в бензині, потім зачистити до блиску наждаковим полотном.

6.2.6. Перевірити після встановлення регулювання рогів розрядника і величину іскрових проміжків, зняти блок з “вудкою“ з опори, зняти тимчасове кріплення шлейфа розрядника до опори, спуститися на землю, зняти заземлювальні штанги з шлейфа розрядника та від'єднати їх від рейки.

6.3. Підключення шлейфа розрядника до контактної підвіски

6.3.1. Встановити ізолюючу знімну вишку на колію, під місцем підключення шлейфа розрядника.

6.3.2. Виконавцю і помічнику піднятися на робочу площадку вишки, завісити навісну драбину 3 м на несучий трос.

6.3.3. Виконавцю піднятися по драбині і закріпити один кінець переносної шунтуючої штанги (1) на несучому тросі (2), а інший – на шлейфі розрядника (3), тобто по обидві сторони врізного ізолятора (5), (див. рис. 6.6.).

6.3.4. Від'єднати тимчасово закріплений кінець шунтуючої перемички (4) від поперечного електричного з'єднувача (6) і приєднати до шлейфа розрядника (3), зняти переносну шунтуючу штангу (1) з шлейфа розрядника (3), потім – з несучого троса (2). Після цього спуститися на робочу площадку вишки, зняти навісну драбину 3 м з несучого троса.
