Міністерство освіти і науки України

Дніпропетровський національний університет

залізничного транспорту імені академіка В.А.Лазаряна

Кафедра «Будівельне виробництво та геодезія»

Технологія будівельного виробництва

Курсовий проект

« Улаштування монолітних залізобетонних фундаментів»

Виконав : студент 640 групи

Прошенко О.Ю.

Викладач: Нетеса М.І.

Дніпропетровськ 2013

1.Вступ

Для виконання будь-якого будівельного процесу в задані терміни та отримання хорошої якості будівельної продукції безпечними методами необхідно оволодіти опрацювувати детальний технологічний проект у відповідності до діючих нормативних документів. Його склад регламентується чинними будівельними нормами і правилами – ДБН А.3.1-5-96 "Організація будівельного виробництва". У відповідності з цим нормативним документом у складі проекту вивиконання робіт опрацюємо технологічні карти на виконання окремих будівельних процесів. У таких технологічних картах покажемо схеми (плани та розрізи) розміщення відносно будівлі, яка зводиться, машин, механізмів та інших технічних засобів, місця розташування матеріалів і виробів, які необхідні для виконання будівельного процесу, напрямок розвитку процесу, основні способи забезпечення безпечних методів виконання робіт.

Крім того, визначимо склад будівельної бригади, трудомісткість процесу та термін його виконання у вигляді графіка певної форми. Також детально опрацюємо технологію виконання процесу та операційний контроль якості, а також безпечні методи його виконання.У таблицях наводиться перелік машин, механізмів, інструменту, інвентаря, засобів підмощування, необхідних для виконання процесу, і повний перелік та необхідна кількість виробів, матеріалів і напівфабрикатів на весь об'єм робіт, що виконуються, а також найважливіші техніко-економічні показники.

Підраховуючи об'єм фундаментів, вибиримо сучасні засоби їх комплексної механізації, підрахуємо нормативну трудомісткість робіт, вибиримо раціональну технологію та складемо календарний графік виконання робіт; крім того, опрацюємо та наведемо в проекті всі інші складові технологічної карти.

Вихідні дані:

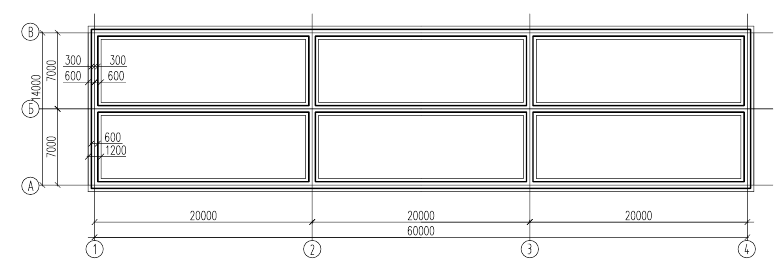

В аріант будівлі :

Фундамент :

Тип : стрічковий

Н₁=3000 мм;

h_t = 300 мм;

В_т = 1200 мм;

В₂ = 600 мм.

Витрата арматури 60 кг на м³.

2. Визначення об’ємів та трудомісткості робіт

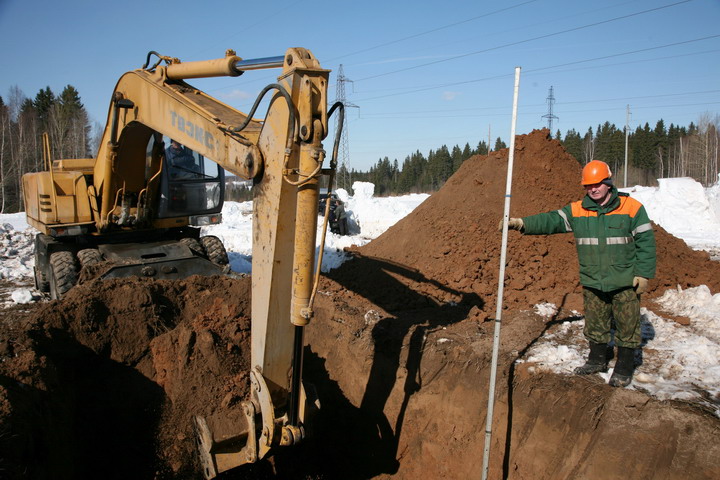

2.1. Розрахунок розмірів котлованів

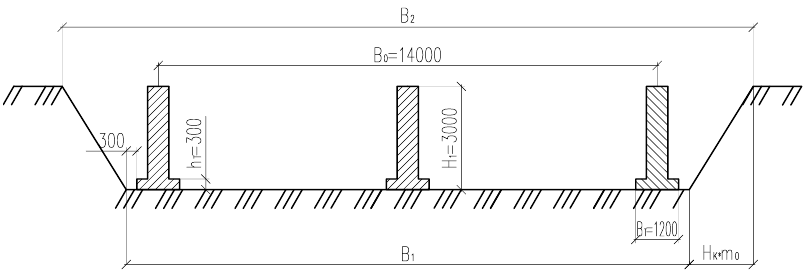

Х арактерний поперечний розріз котловану для улаштування монолітного стрічкового фундаменту наведено на рис. 1.

Рис. 1

2.2. Розрахунок об'ємів і трудомісткості робіт

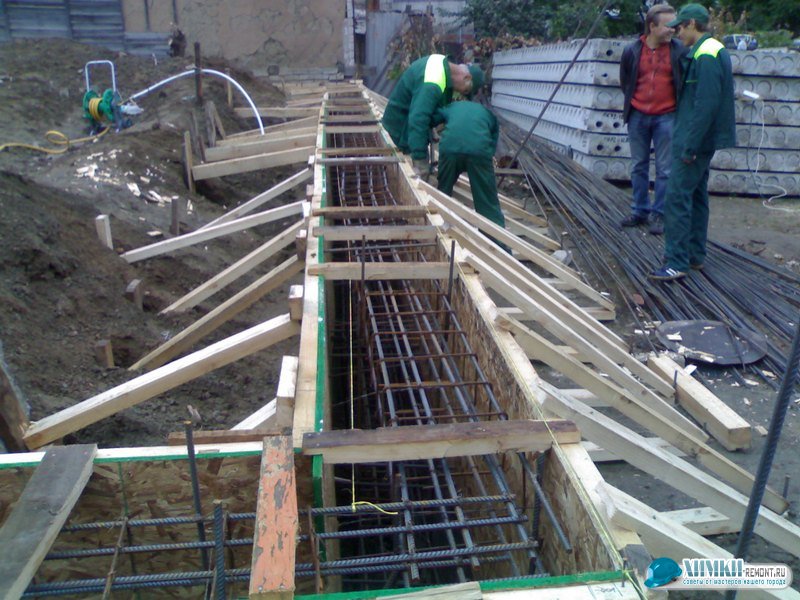

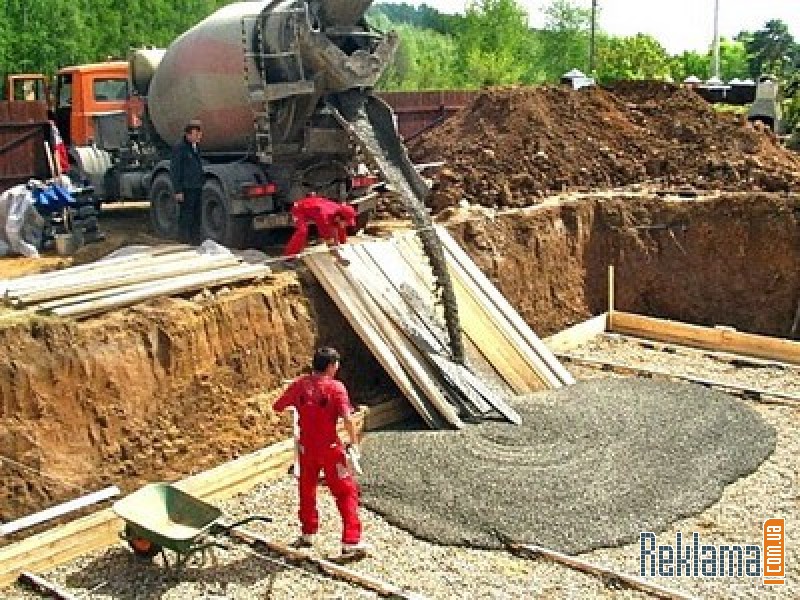

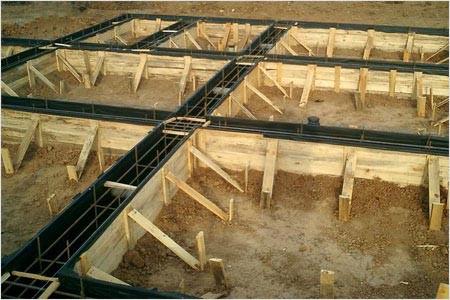

У комплекс робіт із влаштування монолітних залізобетонних фундаментів входять роботи з влаштування опалубки, армування фундаментів, укладання та ущільнення бетонної суміші та розборки опалубки. У свою чергу армування може складатися з виготовлення каркасів та сіток з наступним монтажем у конструкцію фундаменту або армування окремими стрижнями. Кожен вид цих робіт виконується робочими відповідних професій, але, як правило, доручається одній комплексній бригаді, в якій є робітники з відповідними суміжними професіями чи спеціальностями. Крім того в курсовому проекті необхідно також передбачити роботи з улаштування підстилаючого шару підлоги після ущільнення під ним грунту, а також улаштування монолітного залізобетонного перекриття над підвалом у варіантах зі стрічковими фундаментами (варіанти 1,2).

Розрахунок об'ємів цих робіт будемо проводити за формою в тих одиницях виміру, які задані в ресурсних елементних нормах . Розрахунок об'ємів фундаментів проводимо, розбиваючи їх на прості геометричні фігури, об'єм кожної з яких можна визначити за відомими формулами.. Оскільки в ресурсних елементних нормах одиниці виміру робіт з улаштування та розбирання опалубки, а також бетонування наведено в 100 м³ об'єму фундаментів, то визначимо об'єм в м³.

Т а б л и ц я 1
