3. Выключатель нагрузки типа вн-16.

Стоимость выключателей с приводами довольно велика. С учетом необходимых для управления выключателем трансформаторов тока и устройств релейной зашиты стоимость современного распределитель­ного устройства получается очень высокой.

Если длительный ток установки невелик (400—600 А при напряже­нии 10 кВ), вместо выключателя с релейной защитой целесообразно использовать выключатель нагрузки и предохранители.

Выключатель нагрузки имеет ДУ небольшой мощности для от­ключения номинальных токов. В случае КЗ используется высоковольт­ный предохранитель. В выключателях нагрузки для гашения дуги при­меняются камеры с автогазовым, электромагнитным, элегазовым дуть­ем и вакуумными элементами.

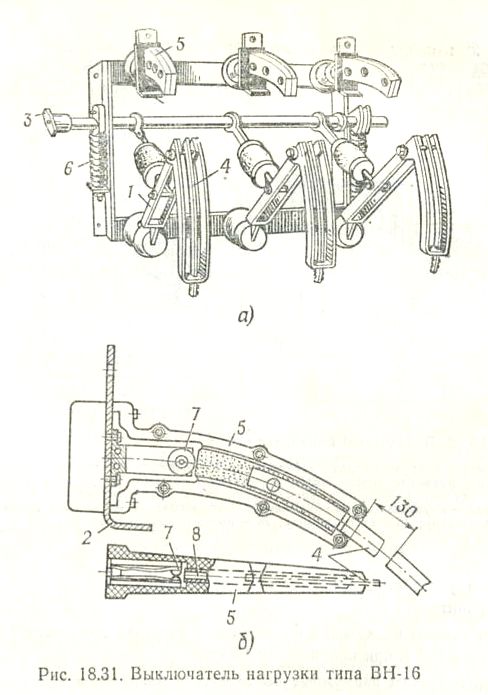

В камерах с автогазовым дутьем гашение дуги осуществляется га­зами, которые выделяются под действием высокой температуры дуги стенками из газогенерирующего материала (органического стекла, винипласта и др.). Общий вид автогазового выключателя нагрузки типа ВН-16 на номинальное напряжение 10 кВ и отключаемый ток 200 А показан на рис. 18.31. Все три полюса размещаются на сварной раме. На нижнем опорном изоляторе полюса расположены вывод полюса и шарнир подвижного контакта 1. На верхнем изоляторе укреплены неподвижный главный контакт 2, дугогасительная камера 5 и второй вывод полюса. Подвижный главный контакт 1 выполнен из двух стальных пластин. В середине укреплен дугогасительный контакт 4 в виде изогнутой топкой медной шины. Подвижные контакты приводятся в движение валом выключатели 3, который соединен с контактами фарфоровой тягой. Отключение выключателя происходит под действи­ем пружин 6, которые заводятся при включении. В дугогасительной камере (рис. 18.31, б) расположен неподвижный дугогасительный контакт точечного типа 7, соединенный с главным неподвижным контактом 2. Корпус камеры выполнен из пластмассы и состоит из двух половин, стянутых винтами. Внутри корпуса размещены два вкладыша 8 из газогенерирующего материала - органического стекла.

Управление выключателем осуществляется ручным рычажным при­водом со встроенным электромагнитом для дистанционного отключения. Если необходимо дистанционное включение, то может быть использо­ван дополнительный электромагнитный привод.

Во включенном положении выключателя ток проходит через кон­тур главных и дугогасительных контактов. Во время отключения сначала размыкаются главные контакты и весь ток перебрасывается в цепь дугогасительных контактов. После расхождения дугогасительных контактов между вкладышами 8 загорается дуга. Малая толщина по­движного дугогасительного контакта 4 и узкая щель, в которой он перемещается, обеспечивают хороший контакт дуги со стенками вклады­шей. Благодаря высокой температуре дуги вкладыши интенсивно выде­ляют газ, который стремится выйти из камеры через зазор между подвижным контактом и вкладышами. При этом возникает продольный обдув дуги, в результате чего она гаснет. Зона выброса газов из ка­меры 200 - 500 мм. Контакт 4 выходит из камеры тогда, когда дуга погаснет. В отключенном положении дугогасительный контакт отходит от камеры на расстояние, обеспечивающее достаточную электрическую прочность для данного класса напряжения. Последовательно с выклю­чателем нагрузки включаются мощные предохранители типа ПК, кото­рые защищают установку от КЗ.

Выключатель может снабжаться дополнительным устройством, ко­торое автоматически отключает его после срабатывания предохранителей. Это устройство приводится в действие указателем срабатывания предохранителя.

Без замены вкладышей выключатель нагрузки допускает 75 отклю­чений тока 200 А при напряжении 10 кВ.

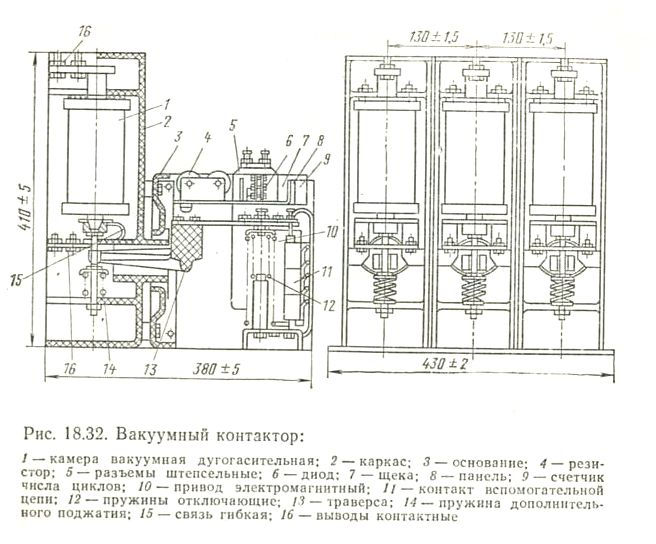

Перспективны вакуумные выключатели нагрузки и контакторы. На рис. 18.32 представлен вакуумный контактор КВТ-6/10-400-4-У2 на камерах КВД-10-400-4-У2. Вакуумный контактор в отличие от выклю­чателя нагрузки имеет большое допустимое число коммутаций номи­нального тока (10⁵ ВО) и отключает 50 раз небольшие токи КЗ (4 кА при напряжении 10 кВ). Вакуумная камера 1 укреплена в изоляцион­ном корпусе 2. Дополнительное поджатие подвижного контакта созда­ется пружиной 14. Отключение производится изоляционной траверсой 13, на которую действует электромагнит 10. Электромагнит может пи­таться постоянным или переменным током через выпрямительный мост. Контактор КВТ-6/10-400-4-У2 имеет следующие данные: номинальное на­пряжение б и 10 кВ, номинальный ток 400 А, число допустимый коммутаций (ВО) при номинальном токе 10⁵, число включений и отключений к час 300 при токе 400 А, номинальный ток отключения 4 кА, число допустимых коммутаций при этом токе 50.

На базе вакуумных ДУ могут быть созданы выключатели нагрузки на номинальный ток до 2 кА, номинальный ток отключения 6 кА и но­минальное напряжение до 36 кВ.
