Через ріки, що меандрують
Укоси заплавних насипів на мостових переходах, розташовані нижче відмітки Hmin, зміцнюють для захисту від впливу хвиль і течії. Тип укріплення може бути призначений з урахуванням даних табл.8.2.
Укоси, розташовані вище берм, варто захищати тільки від поверхневих вод, що утворяться під час зливи або таненні снігу.
11. Проектування струмененапрямних дамб
Заплавні струмененапрямні дамби призначені для розвантаження заплавної ділянки отвору моста від зайвої кількості води, плавного спрямування потоку під міст, ліквідації небезпечних місцевих розмивів біля конусів насипу, зменшення швидкості загального розмивання русла під мостом і забезпечення його рівномірності.
Довжина верхових струмененапрямних дамб lв розраховується за формулою (6.5). Розбивання осі струмененапрямної дамби рис.11.1 виконується по координатах з використанням відносних координат, що наводяться у табл.11.1. Координати осі дамби одержують шляхом множення табличних величин на величину радіуса кривизни в голові дамби R.
де lв - довжина верхової струмененапрямної дамби.
Відмітка верха струмененапрямної дамби призначається такою ж, як у низького заплавного насипу Hmin. Майже на всьому її протязі ширина поверху приймається в межах від 3 до 5м, а ухил укосів - 1:2. Тільки в голові струмененапрямної дамби, де умови роботи найбільш важкі, ширину поверху збільшують до 5...6м, а ухил укосів зменшують до 1:3. Укоси струмененапрямних дамб захищають від впливу води і течії, а підошву - від можливого підмиву гнучкими захисними покриттями (матрацами) чи рисбермами. Поперечні профілі струмененапрямних дамб показані на рис. 11.2.
Таблиця 11.1
Координати осі струмененапрямної дамби осі |
|||||||
v = vм = const |
|
||||||
№ точок |
|
|
|
|
|
|
|
1 |
0 |
2,321 |
1,435 |
0 |
2,084 |
0,875 |
|
2 |
0,2 |
2,300 |
1,237 |
0,2 |
2,033 |
0,686 |
|
3 |
0,4 |
2,243 |
1,036 |
0,4 |
1,860 |
0,545 |
|
4 |
0,6 |
2,151 |
0,870 |
0,6 |
1,713 |
0,424 |
|
5 |
0,8 |
2,027 |
0,710 |
0,8 |
1,543 |
0,324 |
|
6 |
1,0 |
1,886 |
0,570 |
1,0 |
1,354 |
0,243 |
|
7 |
1,2 |
1,732 |
0,453 |
1,2 |
0,168 |
0,177 |
|
8 |
1,4 |
1,556 |
0,348 |
1,4 |
0,972 |
0,121 |
|
9 |
1,6 |
1,375 |
0,254 |
1,6 |
0,773 |
0,077 |
|
10 |
1,8 |
1,186 |
0,193 |
1,8 |
0,575 |
0,042 |
|
11 |
2,0 |
1,000 |
0,134 |
2,0 |
0,381 |
0,018 |
|
12 |
2,2 |
0,805 |
0,087 |
2,2 |
0,178 |
0,004 |
|
13 |
2,4 |
0,610 |
0,050 |
2,38 |
0 |
0 |
|
14 |
2,6 |
0,410 |
0,023 |
2,6 |
-0,219 |
0,006 |
|
15 |
2,8 |
0,210 |
0,006 |
2,8 |
-0,421 |
0,022 |
|
16 |
3,01 |
0 |
0 |
3,0 |
-0,620 |
0,043 |
|
17 |
3,2 |
-0,192 |
0,005 |
3,2 |
-0,819 |
0,064 |
|
18 |
3,4 |
-0,393 |
0,020 |
3,4 |
-1,018 |
0,085 |
|
19 |
3,6 |
-0,592 |
0,041 |
3,5 |
-1,117 |
|
|
20 |
3,8 |
-0,791 |
0,062 |
|
|
|
|
21 |
4,0 |
-0,990 |
0,082 |
|
|
|
|
22 |
4,2 |
-1,189 |
0,103 |
|
|
|
|

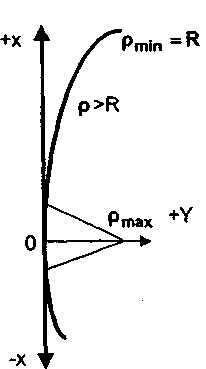

Рис.11.1 Розбивання осі струмененапрямної дамби

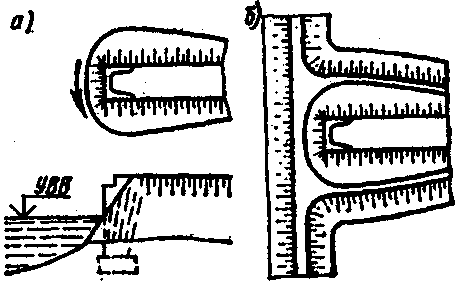

Рис. 11.2. Конструкції струмененапрямних дамб;
1 - положення матраца до розмивання; 2 - положення матраца після розмивання;
3 - укісне зміцнення; 4 – рисберма
Додаток 1
-
Грунт (умовні назви)
Різновид
d, мм
Донна нерозмиваюча швидкість Vнд, м/с
Пісок
Дрібний
0,05-0,25
0,20
0,55-0,60
Середньої крупності
0,25-1,00
0,20
0,60-0,65
крупний
1,00-2,50
0,20-0,25
0,65-0,70
Гравій
Дрібний
2,50-5,00
0,25-0,35
0,70-0,85
Середньої крупності
5,00-10,00
0,35-0,50
0,85-1,10
крупний
10,0-15,0
0,50-0,60
1,10-1,25
Галька
Дрібна
15,0-25,0
0,60-0,80
1,25-1,50
Середньої крупності
25,0-40,0
0,80-1,00
1,50-1,70
крупна
40,0-75,0
1,00-1,35
1,70-2,10
Булижник
Дрібний
75,0-100
1,35-1,60
2,10-2,30
Середньої крупності
100-150
1,60-1,95
2,30-2,60
крупний
150-200
1,95-2,25
2,60-2,95
Валуни
Дрібні
200-300
2,25-2,75
2,95-3,35
Середньої крупності
300-400
2,75-3,15
3,35-3,70
крупний
>400
>3,15
>3,70
Додаток 2
-
Грунт
Донна нерозмиваюча швидкість, м/с
Середні нерозмиваючі швидкості, м/с, при значенннях δ для звичайних русел
Середні нерозмиваючі швидкості, м/с, при глубині русел, м
0,7
0,9
0,2...0,5
1
2
3 і більше
Супісок:
малощільний
0,20
0,30
0,20
0,20
0,25
0,30
0,35
средньої щільності
0,30
0,45
0,35
0,30
0,40
0,45
0,50
щільний
0,40
0,55
0,45
0,40
0,50
0,55
0,60
дуже щільний
0,50
0,70
0,55
0,50
0,60
0,70
0,80
Глина і суглинок:
малощільні
0,35
0,50
0,40
0,35
0,40
0,45
0,50
средньої щільності
0,70
1,00
0,80
0,70
0,85
0,95
1,10
щільні
1,00
1,40
1,10
1,00
1,20
1,40
1,50
дуже щільні
1,40
2,00
1,55
1,55
1,40
1,90
2,10
Лесс:
малощільний
0,30
0,45
0,35
0,35
0,40
0,45
0,50
средньої щільності
0,60
0,85
0,65
0,60
0,70
0,80
0,85
щільний
0,80
1,15
0,90
0,80
1,00
1,20
1,30
дуже щільний
1,10
1,55
1,20
1,10
1,30
1,50
1,70
