5. Призначення глибини закладення фундаментів опор моста і вибір оптимального отвору моста

Фундаменти опор моста повинні бути достатньо заглиблені в ґрунт, щоб була гарантована стійкість моста на увесь час его служби. Схема до призначення глибини закладення фундаменту опори представлена на рис.5.1.

Відмітка глибини закладення фундаменту опори моста Н_ф визначається за формулою

(5.1)

де - очікувана похибка визначення ,

(5.2)

Ф - обов'язкове закладення фундаменту в ґрунт, прийнята не менш 2,5 м для масивних фундаментів і не менш 5м для пальових фундаментів.

Рис.5.1. Призначення глибини закладення фундаменту опор моста:

а-за глибиною закладення міцних порід; б - для відкритого котловану; в - для опор на високих пальових ростверках; г - для типових пальових опор

Результати розрахунку глибини розмивання і глибини закладення фундаменту опор при різних отворах моста рекомендується представляти у вигляді таблиці (див. табл.5.1).

На основі аналізу представлених у таблиці даних про глибину закладення фундаменту опор і отворів моста робиться висновок про величину найбільш вигідного отвору моста. При цьому необхідно враховувати, що коефіцієнт розмивання (відношення глибини після розмивання до побутової глибини) не повинний перевищувати 1,5...1,55 для судноплавних рік і 2 для несудохідних рік.

Таблиця 5.1

Отвори моста
Глибина розмивання
Глибина закладення фундаменту

6. Розрахунок підпору на мостовому переході

При стисненні ріки спорудами мостового переходу відбувається зміна рівнів води, що впливає на встановлення мінімальної необхідної висоти підходів до моста.

Обрис вільної поверхні потоку до будівлі мостового переходу можна представити у виді схеми, показаної на рис.6.1

Початковий підпір на мостовому переході розраховується за формулою

(6.1)

де - довжина зони стиску, обумовлений за формулою

(6.2)

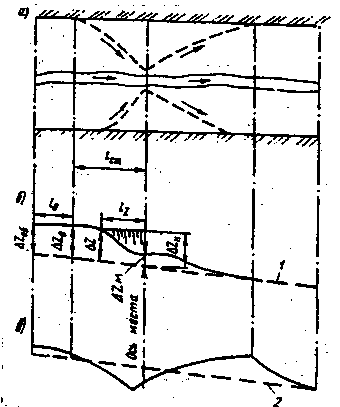

Рис.6.1. Схеми до визначення характерних підпорів на мостових переходах:

а - план мостового переходу; б - крива вільної поверхні на мостовому переході; в - профіль розмитого дна на піку паводка:1 - побутова поверхня потоку; 2 - побутове дно

B₀ - ширина розливу ріки при РРВВ; В_мп - ширина меншої заплави; В_бп - ширина більшої заплави; I_б - побутовий ухил ріки; β - коефіцієнт стиснення потоку; К - коректив початкового підпору, обумовлений за формулою (6.6) чи (6.7); - відносний підпір,

(6.3)

- середня глибина всього потоку; - відносна довжина струмененапрямних дамб:

(6.4)

- довжина верхових струмененапрямних дамб, визначається за формулою

(6.5)

де - відношення довжини верхових струмененапрямних дамб до отвору моста, прийняте у залежності від значення коефіцієнта стиснення потоку β по табл.6.1.

Таблиця 6.1

β	1,0-1,2	1,25	1,5	1,75	2,0	2,5
S	0	0,15	0,30	0,45	0,60	0,75

Коректив початкового підпору дорівнює

при Р ≤ 1,2; (6.6)

при Р ≥ 1,2, (6.7)

Р - коефіцієнт розмивання (по площі).

Значення початкового підпору, оскільки воно входить як у ліву, так і в праву частину рівняння (6.1), знаходять методом послідовних наближень.

Повний підпір може бути визначений за формулою

(6.8)

де - відстань від моста до створу з повним підпором;

. (6.9)

При малих ухилах (1_б ≤ 0,001) значення початкових і повних підпорів збігаються:

і

Подпор у насипу

(6.10)
