  1. Склад курсової роботи

1. Виконання розрахунків рівнів води.

2. Морфометричний розрахунок.

3. Розрахунок глибини загального розмивання.

4. Розрахунок глибини місцевого розмивання біля опори моста.

5. Призначення глибини закладання фундаментів опор моста, вибір оптимального отвору моста.

6. Розрахунок підпору на мостовому переході.

7. Визначення розрахункового судноплавного рівня, висоти моста, відмітки полотна дороги.

8. Визначення мінімальної відмітки та заплавного насипу.

9. Проектування подовжнього профілю мостового переходу.

10. Проектування поперечних профілів заплавних насипів.

11. Проектування струмененапрямних дамб.

  1. Визначення розрахункового рівня високої води (ррвв)

У якості вихідних даних для гідрологічного розрахунку приводяться зведення про найвищі річні рівні води за період спостережень n (років).

На їхній основі необхідно визначити рівень води розрахункової імовірності перевищення, що призначається в залежності від категорії автомобільної дороги (табл. 2.1).

Для цього використовується графоаналітичний метод з побудовою кривої ймовірностей на клітковині нормального розподілу.

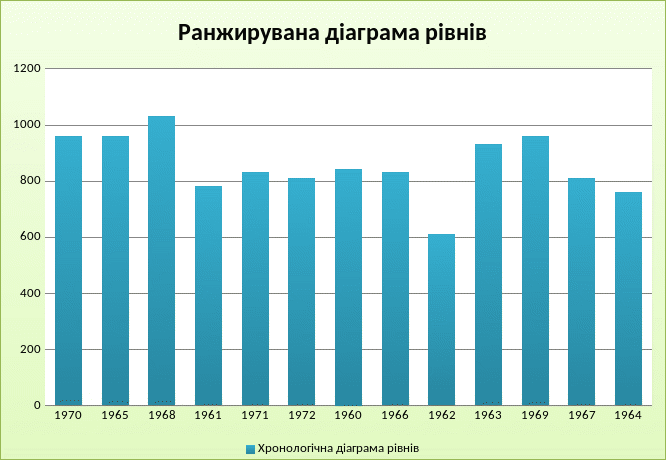

Попередньо за даними фактичних спостережень рівнів води в річці будуються хронологічна (рис.2.1) і ранжована діаграми рівнів (рис. 2.2).

Емпірична імовірність перевищення кожного з максимальних рівнів у ранжованому ряді визначається за формулою:

де m - номер будь-якого члена ранжованого ряду рівнів води в річці;

n - загальне число членів ряду (років спостережень за режимом ріки).

Для зручності і наочності складається таблиця, куди записуються наступні параметри: номер рівня, що спостерігався в ранжованому ряді, рік спостереження рівня, величина рівня, що спостерігався, Н (см), емпірична імовірність перевищення рівня, що спостерігався, ,%( рис. 1.3).

Таблиця 2.1 Розрахунок емпіричних ймовірностей перевищення

m

Рік

H, см

,%

1

1968

1030

4,5

2

1965

960

12,09

3

1969

960

19,67

4

1970

960

27,25

5

1963

930

34,83

6

1960

840

42,42

7

1966

830

50

8

1971

830

57,58

9

1967

810

65,17

10

1972

810

72,75

11

1961

780

80,33

12

1964

760

87,91

13

1962

610

95,5

Для визначення максимального рівня розрахункової ймовірності перевищення необхідно спочатку нанести у виді крапок на клітковину ймовірностей рівні, що спостерігалися, і емпіричні імовірності. По отриманих точках потрібно провести плавну криву лінію і проекстраполювати її до розрахункової ймовірності перевищення. У результаті цих дій установлюється максимальний рівень води розрахункової імовірності перевищення Нр (рис. 1.3), у сантиметрах, над нулем графіка водомірного поста.

Для переходу до абсолютних значень необхідно до відмітки нуля графік водомірного поста в місці мостового переходу додати знайдений розрахунковий рівень Нр :

де РРВВ - абсолютна відмітка розрахункового рівня високої води;

Нн.г. - відмітка нуля графіка водомірного поста.

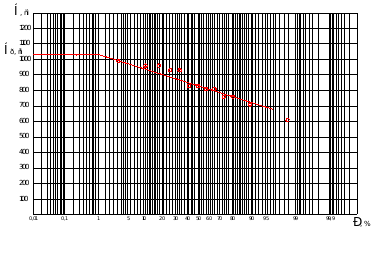

Рис. 2.3. Клітковина ймовірностей
