5.1.2 Определение расчетного напора основных насосов.

Н_р = Н_гср + h_тм + h_тдл

Н_гср — средневзвешенный геодезический напор

Если колебания воды в водоисточнике и водоприемнике меньше 2 м, то

h_тм — местные потери (на первоначальной стадии проектирования ими задаются)

Способы назначения:

1. в зависимости от водоисточника

Если водоисточник —канал, h_тм = 0,75…1 м; если водохранилище, река, то h_тм = 1…1,5 м.

2. в зависимости от насоса

Если насос типа О, ОП, то h_тм = 0,7…1,2 м; если ЦНС, ВЦ, Д, К, то h_тм = 1…1,5 м.

Если насосная станция нужна для водоснабжения, то h_тм увеличивается на 25 - 30 %, т.к. более сложная схема внутристанционных коммуникаций.

h_тдл — потери по длине

h_тдл = i l_тр

i — удельные потери напора по длине трубопровода [м/км]. Они зависят от

, м3/с	i, м/км
< 3	4
3…10	3…3,5
> 10	2,5…3

l_тр — длина трубопровода в км.

Помимо расчетного напора определяют максимальный и минимальный расчетный напор (Н_рmax, Н_рmin).

Н_рmax = Н_гmax + h_тм + h_тдл

Н_рmin = Н_гmin + h_тм + h_тдл

Максимальный расчетный напор необходим для проверки возможности обеспечения заданной подачи насосной станции. Минимальный расчетный напор необходим для определения отметки оси насоса (проверяется условие безкавитационной работы насоса).

Выбор основного насоса.

Основной насос выбирается по каталогам, согласно расчетным подаче и напору. Выбор производят по свободному графику, который представлен для каждого вида насосов. На нем представлены характеристики насоса H - Q данного типа при различных диаметрах рабочего колеса и различной частоте вращения вала насоса и для осевых различных углах установки лопастей в пределах рабочей зоны.

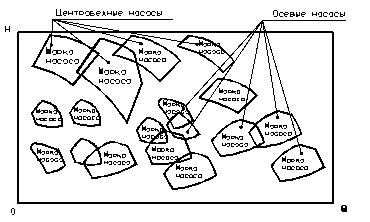

Сводный график H=f(Q)

Некоторые центробежные насосы выпускаются на различные диаметры рабочих колес.

Два случая:

1. расчетная точка попала на на характеристику насоса в пределах рабочей зоны или вблизи нее. Это означает, что под данные параметры есть освоенные промышленностью насосы;

2. расчетная точка не попала на характеристику. Такие насосы не выпускает промышленность. В этом случае требуется проектирование нового насоса. Обычно при проектирование используется теория подобия.

1. Случаи подбора насоса

1.1. Если расчетная точка точно попала на характеристику Н-Q в пределах рабочей зоны, то насос можно применять без дополнительных мероприятий;

1.2. Точка не попала на характеристику Н-Q в пределах рабочей зоны, но находится в трех процентной зоне по напору, то можно тоже применять насос без дополнительных мероприятий;

1.3. Точка не попала не на характеристику и не в трех процентную зону. В этом случае можно измененить частоту вращения вала насоса или провести обточку рабочего колеса, для осевых и диагональных -изменить угол установки лопастей.

1.3.1. Подбор насоса изменением частоты вращения вала насоса. (точка не попала не на характеристику и не в трех процентную зону).

Схема 22
