3.2.2 Схема гу с забором воды из одиночной скважины

Схема 16

1. скважина с насосной станции;

2. Напорный трубопровод;

3. Здание насосной станции;

4. напорный трубопровод насосной станции;

5. водонапорная башня;

6. трубопроводная сеть.

При разработке проектов СВ рассматривают возможность объединения в одном сооружении водоприемного сооружения, берегового колодца и зданием насосной станции первого подъема. Необходимость водонапорной башни и насосной станции второго подъема определяется расчетом. Иногда целесообразно объединять в одном сооружении насосные станции первого и второго подъема.

Очень часто насосные станции первого подъема по конструкции аналогичны оросительным насосным станциям.

2. Схемы гу канализационных насосных станций (кнс).

Они предназначаются для перекачки дождевых, бытовых, хозяйственно-фикальных и производственных вод,

Они делятся:

- главные;

- районные.

Главные перекачивают сточные воды всего населенного пункта на очистные сооружения или в главный магистральный коллектор. Районные перекачивают сточные воды из пониженных мест на очистные сооружения или вышерасположенный коллектор.

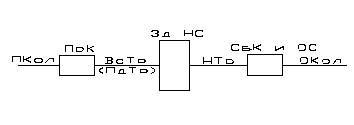

4.1. Схема гу с разделенным расположением приемного колодца с решетками со зданием насосной станции.

Схема 18

1. подводящий коллектор;

2. приемный колодец с решетками;

3. подводящие или всасывающие трубопроводы;

4. Здание насосной станции;

5. напорные трубопроводы;

6. сбросной колодец (очистные сооружения);

7. отводящий коллектор.

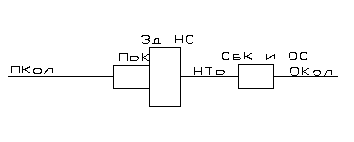

4.2. Схема гу с совмещенным расположением приемного колодца с решетками со зданием насосной станции.

Схема 19

5. Гидромеханическое и энергетическое оборудование насосной станции.

В зависимости от назначения и конструктивного исполнения все оборудование делится

1. гидромеханическое;

2. энергетическое;

3. на основное, вспомогательное и обеспечивающее собственные нужды насосной станции.

Основное — участвует непосредственно в подаче воды из источника к потребителю. Оно определяет компоновку ГУ, тип здания насосной станции, надежность и эффективность работы всего ГУ.

К нему относятся

1. основные насосы;

2. электродвигатели;

3. задвижки;

4. затворы;

5. обратные клапаны, на всасывающих и напорных линиях насоса;

6. распределительные и пусковые устройства.

Вспомогательное — обеспечивает нормальную работу основного оборудования. Его состав зависит от назначения насосной станции, природных условий, типа и размеров основного оборудования, типа здания насосной станции, степени автоматизации технологических процессов.

К нему относятся:

1. Вакуум-система — обеспечивает заполнение водой корпуса насоса и всасывающего трубопровода при положительной высоте всасывания;

2. Система технического водоснабжения обеспечивает подачу воды для смазки и охлаждения подшипников. масляных ванн, воздухо- и маслоохладителей;

3. Система малслоснабжения для подачи масла в ванны, подшипники и системы регулирования агрегатов;

4. Системы снабжения сжатым воздухом;

5. Механическое оборудование, обеспечивает монтаж и демонтаж оборудования, установку и подъем решеток и затворов, очистку решеток;

6. Аппаратура технического контроля — все приборы.

Оборудование, обеспечивающее собственные нужды насосной станции.

1. хозяйственно-питьевое водоснабжение;

2. канализация;

3. отопление, в зимний период температура +5^ С, для элементарного оборудования;

4. вентиляция;

5. освещение;

6. противопожарная система — специальная насосная станция, огнетушители, ведра, песок;

7. дренажная система;

8. осушительная система.
