1.1.3 Схемы узлов руслового типа.

Применяются при пологих берегах и дне реки, когда требуемые для забора воды глубины находятся на большом расстоянии от берега или при плохом качестве воды у берега.

Два типа: раздельный и совмещенный.

а) раздельная компоновка

Схема 5

ГВЗС по расположению оголовка относительно уровня воды в реке подразделяются на 3 типа:

1. затопленный;

2. периодически затопляемый;

3. незатопляемый

Схема 5.1

б) совмещенная компоновка. Применяется при значительных колебаниях уровней воды в реке.

Схема 6

Это придает большую устойчивость сооружению. Недостаток — стеснение русла реки.

2. Водоисточник — магистральный канал

Совмещенная и раздельная компоновка.

1. Совмещенная компоновка

Применяется для насосных станций, оборудованных, как вертикальными, так и горизонтальными центробежными и осевыми насосами при любой высоте всасывания (h_в  0)

а)с подводящим тупиковым каналом

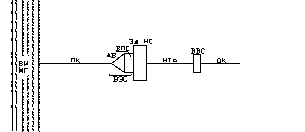

Схема 7

а)без подводящего тупикового канала

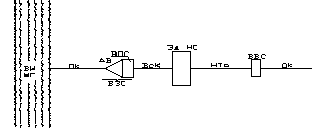

Схема 8,

2. Раздельная компоновка.

Применяется для насосных станций камерного и наземного типов с горизонтальными центробежными насосами при h_в “+”, а также при h_в “-”, когда необходимо обеспечить устойчивость здания насосной станции засыпкой грунтом подземной станции здания со всех сторон или уменьшить размеры ВЗС.

а) с подводящим каналом (ПК)

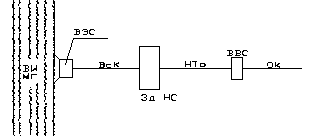

Схема 9

б) без подводящего канала (ПК)

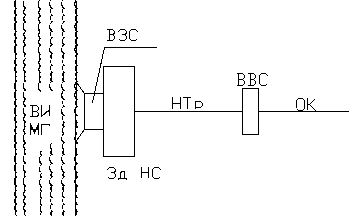

Схема 10

3. Водоисточник — водохранилище.

Три схемы:

1. здание насосной станции в ВБ водохранилища;

2. здание насосной станции за плотиной в нижнем бьефе водохранилища;

3. здание насосной станции в теле плотины;

1. Схемы гидроузлов со зданием нс в вб

Различают совмещенную и раздельную компоновку.

Схема 11

1. ПК - подводящий канал;

2. ВЗС – водозаборное сооружение;

3. ЗдНС - здание НС;

4. НТр – напорный трубопровод;

5. ВВС –вовыпускное сооружение;

6. ОК – отводящий канал;

7. БДВ - башня донного водовыпуска;

8. трубы донного водовыпуска;

9. ВО - водовыпускной оголовок;

10. ГВЗС - головное водозаборное сооружение;

11. Стр - самотечные трубопроводы;

12. СЗ - сооружения для затворов;

13. РС - регулирующая емкость;

14. ВсТр - всасывающие трубопроводы.

а) Схема ГУ совмещенного типа.

При средних амплитудах колебаний уровня воды ( < 8 м). Вода к зданию подводится по подводящему каналу (1). Данная компоновка допустима в случаях, когда нет опасности заиления канала. ВЗС совмещено со зданием насосной станции, которое испытывает влияние колебания уровней воды, действие волн и льда.

Если водохранилище предназначено для разведения рыбы необходимо предусматривать рыбозащитное сооружение с рыбоотводом (7)

б) Схема ГУ раздельного типа.

Забор воды осуществляется (ГВЗС), к зданию насосной станции вода подводится по самотечным трубам.

2. Схемы гу со зданием насосной станции в нб

Применяется при > 10 м и земляной плотине. Рекомендуется раздельная компоновка. Вода к зданию подводится по специальным трубопроводам или трубопроводам донного водовыпуска с отводами от них самотечных водоводов или всасывающих трубопроводов.

3. Схема ГУ со зданием насосной станции в теле плотины.

Применяется при больших амплитудах колебаний уровней воды и при гравитационной плотине. Компоновка совмещенного типа. Схема встречается очень редко. т.е. при малых напорах насосной станции. Здание насосной станции работает как водоподпорное сооружение, усложняется конструкция здания насосной станции или всего ГУ, его стоимость и эксплуатации
