Передвижные насосные станции и установки (пнс, пну) Схемы узлов с передвижными станциями Схемы узлов с передвижными насосными станциями или установками

Передвижные насосные станции или установки чаще всего применяют на небольших объектах {площадь орошения до 500 га). Их обычно относят к III категории надежности подачи. Они приспособлены для быстрого перемещения с одной рабочей позиции на другую и могут быть использованы в течение сезона на несколь­ких земельных участках. Их используют при сложных природных условиях или в качестве временных объектов, когда строительство стационарных насосных станций экономически не оправдано. Как правило, передвижные насосные станции или установки дешевле стационарных в производстве, но значительно дороже в эксплуата­ции. Они имеют и меньший срок службы.

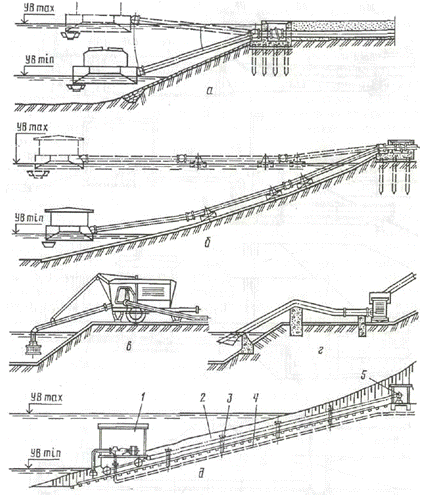

Рис. 1.14. Схемы узлов передвижных насосных станций и установок:

  а— плавучие насосные станции с односекционным и многосекционным подвижным напор­ трубопроводом; в — передвижная насосная станция на колесной платформе СНП-50/80;  передвижная насосная станция на раме-салазках СНП-500/10; д — фуникулерная насосная установка: е — подвижная тележка с насосным агрегатом; 2 — рельсы; 3 — промежуточный стояк для присоединения к насосу; 4 — напорный трубопровод; 5 — лебедка

В качестве привода насосов в них чаще всего устанавливают дви­гатели внутреннего сгорания. Типовые схемы узлов передвижных насосных станций и установок с конструктивным изображением отдельных элементов узла даны на рисунке 1.14.

Передвижные плавучие насосные станции, показанные на ри­сунке 1.14, а, б, применяют при неустойчивых берегах источников и колебаниях уровней воды в них более 5 м. Воду подают к берегу через подвижные напорные трубопроводы с шарнирными соедине­ниями. Подачи освоенных промышленностью плавучих насосных станций достигают 20м3/с Однако большинство плавучих насос­ных станций имеют подачи до 1 м3/с По окончании поливного се­зона их можно эвакуировать в места зимнего хранения.

Передвижные наземные насосные станции и установки (рис. 1.14, в, г) используют для орошения небольших участков (до 500 га) или для водоотливов из котлованов во время строительства. Насос-но-силовое оборудование смонтировано на колесной платформе или на салазках. Это позволяет легко транспортировать их к месту установки.

Передвижную фуникулерную насосную установку (рис. 1.14, д) применяют при больших колебаниях уровней воды в источнике. Все оборудование размещают на платформе, передвигающейся по рельсам, уложенным на откосе.

Условия применения:

— на небольших объектах (до 500 га);

—при сложных природных условиях;

— в качестве временных сооружений, когда строительство стационарных насосных станций не выгодно или сопряжено с техническими трудностями.

Передвижные насосные станции (ПНС) дешевле стационарных, но дороже в эксплуатации, имеют меньший срок службы. Преимущества:

— заводское серийное изготовление;

— быстрая установка;

— возможность в короткое время занять новое место установки при изменении уровня воды в водоисточнике или при переходе с объекта на другой объект.
