Технические характеристики элт мониторов.

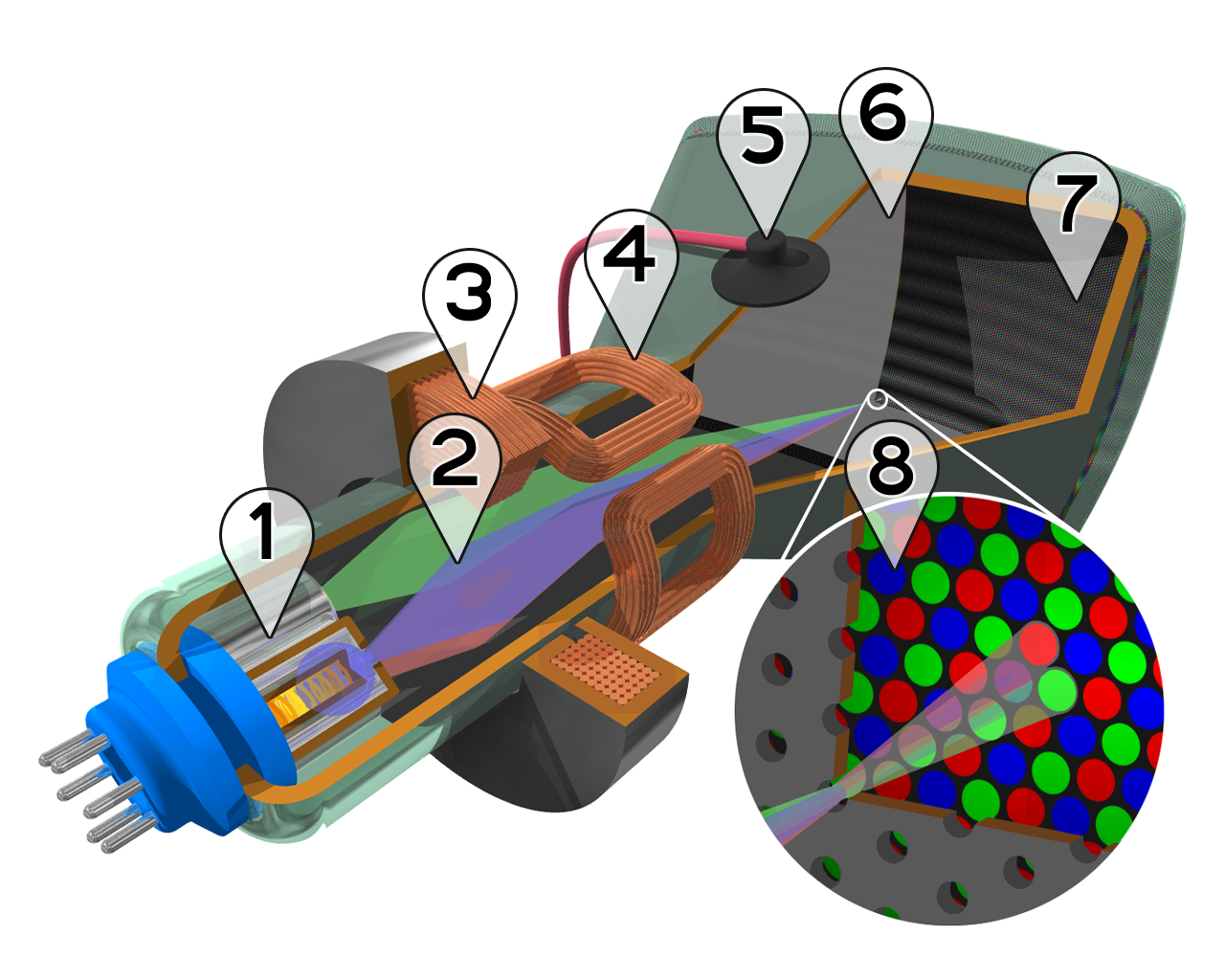

Рисунок 2 Схема ЭЛТ монитора.
Устройство ЭЛТ цветного изображения:
1 — Электронные пушки.
2 — Электронные лучи.
3 — Фокусирующая катушка.
4 — Отклоняющие катушки.
5 — Анод.
6 — Маска, благодаря которой красный луч попадает на красный люминофор, и т. д.
7 — Красные, зелёные и синие зёрна люминофора.
8 — Маска и зёрна люминофора (увеличенно).
Подавляющее большинство современных настольных компьютеров используют мониторы на базе электронно-лучевых трубок (ЭЛТ). Принцип их действия заключается в том, что формируемый электронной пушкой пучок электронов, попадая на экран, покрытый люминофором, вызывает его свечение. На пути пучка электронов обычно находятся дополнительные электроды: отклоняющая система, позволяющая изменять направление пучка, и модулятор, регулирующий яркость получаемого изображения. Любое текстовое или графическое изображение на экране монитора компьютера (как и телевизора) состоит из множества дискретных точек люминофора, называемых также пикселями, или элементами изображения (pixel — picture element), поэтому такие дисплеи называют растровыми. Разрешающая способность таких монитора определяется числом элементов изображения (пикселей), которые воспроизводятся по горизонтали и вертикали. Эта величина показывает, сколько минимальных элементов изображения - "точек" - может уместиться на экране монитора. Чем больше этих точек, тем менее зернистой и более качественной будет изображение. Существует несколько обычных типоразмеров экранов мониторов, используемых для IBM PC-совместимых персональных компьютеров: 9, 12, 14, 15, 17, 19, 20 и 21 дюймов по диагонали. Кадровая частота монитора на базе ЭЛТ измеряется обычно в герцах и во многом определяет устойчивость изображения. Чем выше частота кадров, тем устойчивее изображение. Частота строк в килогерцах определяется произведением частоты вертикальной развертки на количество выводимых строк в одном кадре (разрешающая способность по вертикали). У цветного монитора имеются три электронные пушки с отдельными схемами управления, а на поверхность экрана нанесен люминофор трех основных цветов: красный (Red, R), зеленый (Green, G), синий (Blue, B). В цветном кинескопе имеется либо теневая маска (Shadow Mask), либо апертурная решетка (технология Trinitron). Они служат для того, чтобы лучи электронных пушек попадали только в точки люминофора соответствующего цвета. Если теневая маска содержит систему отверстий, то апертурная решетка образует систему вертикальных щелей. Четкость изображения на мониторе тем
выше, чем меньше размеры точек люминофора на внутренней поверхности экрана.
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
