Содержание:

Введение

1. Исходные данные для выполнения курсовой работы

2. Расчет площадей помещений административно-бытовой пристройки

3. Технико-экономические показатели генерального плана фабрики

4. Краткие сведения о строительных конструкциях здания

5. Ориентировочная стоимость проектируемой фабрики

1. Исходные данные для выполнения курсовой работы

Вариант Р-14 город Горки

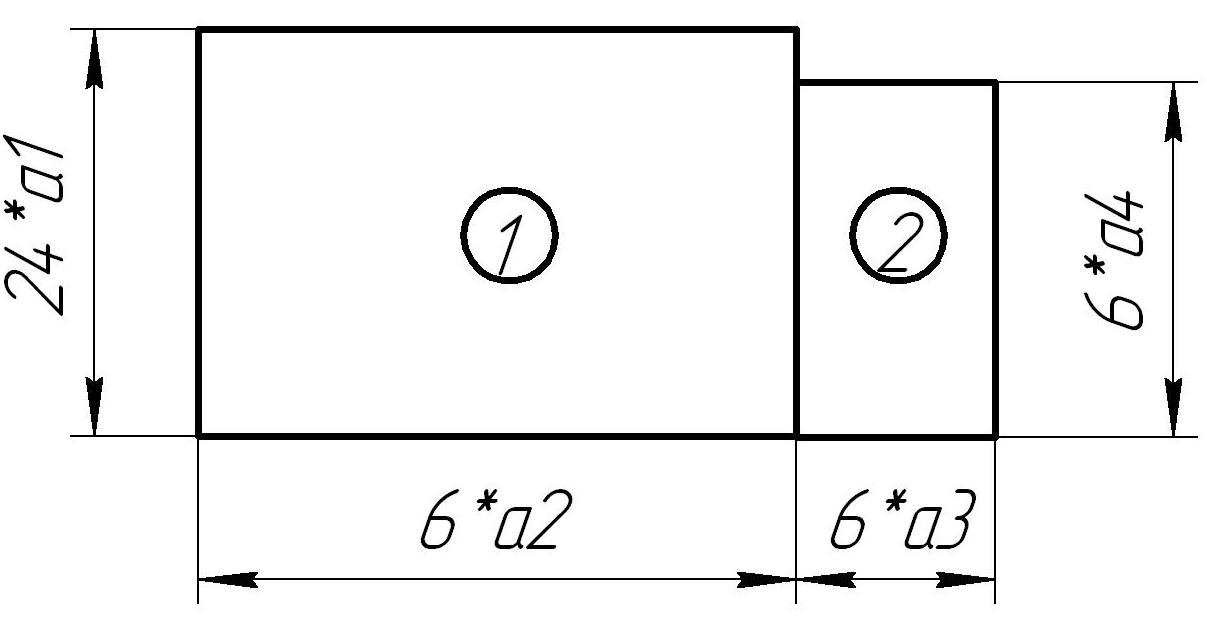

Исходные данные для производственного здания

Количество пролетов и шагов колонн

Количество работающих на фабрике

Группы производственных процессов в % от количества работающих

Этажность

Высота этажа, м

Сетка колонн, м

а1

а2

а3

а4

Всего

В наиболее многочисленной смене

Из них мужчин, %

Iа

Iб

Iв

IIа

IIв

IIг

Всех этажей кроме верхнего

Верхнего этажа

Всех этажей кроме верхнего

Верхнего этажа

2

4.8

5.4

12*6

12*6

2

9

2

9

440

240

20

45

10

5 25

15 -

Метеорологические характеристики СНиП 2.01.01-82

Город	Повторяемость ветра, %								Глубина промерзания грунта, см	Температура самой холодной пятидневки, 0С
	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
Горки	11	11	10	9	10	13	17	19	110	-27

2 Расчет площадей помещений административно-бытовой пристройки.

где - общая площадь помещения административно- бытового здания;

n - количество этажей административно- бытового здания (n= количество этажей производственного здания + 1 этаж);

B – ширина административно- бытового здания, м

2.1 Расчет площадей гардеробно-душевых блоков.

Расчет площадей остальных помещений:6

N=240-количество работающих в наиболее многочисленной смене,

N₁₌48 -количество работающих в наиболее многочисленной смене мужчин,

N₂=192- количество работающих в наиболее многочисленной смене женщин,

N₃=440-списочное количество работающих всего,

N₄=0,07*N=0,07*240=17-количество инженерно-технических работающих в наиболее многочисленной смене,

N₅=N+N₄=240+17=257- количество работающих в наиболее многочисленной смене с учетом инженерно-технических работающих.

2.2 Расчет площадей под уборные:

Для мужчин:

S₁=6*(N₁/18)=6*(48/18)=18 (м².)

Для женщин:

S₂=5*(N₂/12)=5*(192/12)=80 (м².)

2.3 Курительная:

S₃=0,02*N=0,02*240=5 (м².) По нормам не менее 9 м² , следовательно принимаем S₃=9 м²

2.4 Устройства питьевого водоснабжения:

S₄=2*(N/150)=2*(240/150)=4 м²

2.5 Помещение отдыха:

S₅=0,9*N=0,9*240=216 м²

2.6 Здравпункт:

S₆=96м²

2.7 Помещение для личной гигиены женщин:

S₇=6*(N₂/45)=6*(192/45)=24 м²

2.8 Столовая:

S₈=3,4*(0,25* N₅)=3,4*(0,25*257)=217.6 м²

2.9 Административные помещения:

S₉=4* N₄=4*17=68 м²

2.10 Кабинет руководителя:

S₁₀=24м²

2.11 Приемная:

S₁₁=9м²

2.12 Помещение культурного обслуживания:

2.12.1 Зал собраний:

S₁₂=0,9*(0,3*N₅)=0,9*(0,3*257)=69.3 м²

2.12.2 Читальный зал:

S₁₃=18 м²

2.13 Кабинеты охраны труда:

S₁₄=24м²

2.15 Помещения общественных организаций:

2.15.1 Профсоюзная организация:

S₁₅=18 м²

2.15.2 Молодежная организация:

S₁₆=12 м²

2.16 помещения для учебных занятий:

S₁₇=1,75* 25*2=87.5 м²

Общая полезная площадь административно-бытовой пристройки составляет:

Sпол= S1+ S2

S1-площадь гардеробно-бытового помещения,

S2= S₁+ S₂+…+ S₁₇

S2=994.4

Sпол=477.5+994.4=1472 м²

Расчет подсобных площадей административно-бытовой пристройки:

2.17 Площади под технические помещения:

S₁₈=0,03* Sпол =0,03*1472 =44.2 м²

2.18 Площади под лестничные клетки:

S₁₉=20*m*n=20*2*3=120м²

m-количество лестничных клеток в административно-бытовой пристройки,

n-число этажей административно-бытовой пристройки.

m= ;

N'-количество работающих на наиболее «населенном» этаже;

N'=N₅-

N’=257- =171.3

b=1,35 м

m= =1,14;

m=2

По требованиям пожарной безопасности количество лестничных клеток в здании должно быть не менее 2.

2.19 Площади под коридоры:

S₂₀=0,14*∑S3

S₂₀=0,14*1636.2=229.1 м²

∑S3= ∑Sпол+S₁₈+S₁₉

∑S3=1472+44.2+120=1636.2 м²

Общая подсобная площадь административно-бытовой пристройки:

∑Sподс=S₁₈+S₁₉+S₂₀

∑Sподс =44.2+120+229.1=393.3м²

Общая необходимая площадь под административно-бытовую пристройку составляет:

∑S=∑Sпол+∑Sподс

∑S=1472+393.3=1865.3 м²

Lрасч=

Lрасч= =51.8 м

Lпроект=54 м ; a₄= = =9 (шагов колон).
