Примечание:

1. Съемка здания показана отдельно.

2. Реечные точки 3 и 6 взяты на внешней стороне кювета

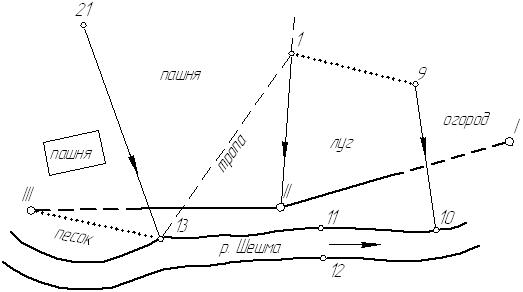

Рис. 7б. Абрис тахеометрической съемки станции I

Рис. 7в. Абрис тахеометрической станции II

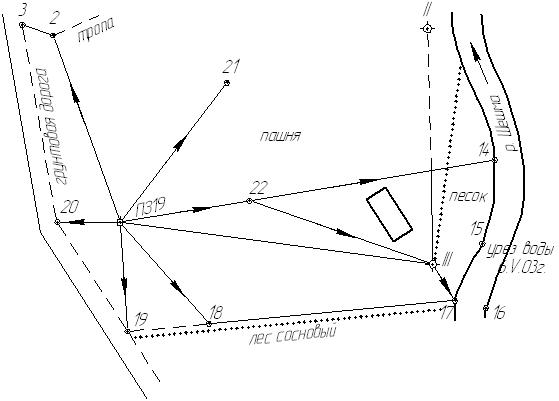

Рис. 7г. Абрис тахеометрической съемки станции ПЗ19

По одной оси графика откладывают значения уклонов, отложив через 5 мм шесть равных отрезков, у концов которых подписывают значения уклонов от 0,01 до 0,07 через 0,01. на концах отложенных отрезков восстанавливают перпендикуляры, по которым откладывают в масштабе 1:2000 соответствующие уклонам значения заложений. Через концы отложенных заложений проводят плавную кривую линию по лекалу.

3.7. Оформление топографического плана строительной площадки

Все контуры и рельеф, изображаемый на плане, вычерчиваются тушью в соответствии с условными знаками. При этом можно руководствоваться образцами условных знаков, приведенных на рис.8 и при вычерчивании необходимо тщательно выдерживать очертания и размеры условных знаков.

- пересечение координатных линий (вычерчивается черной тушью)

- пункт полигонометрии (полигонометрический пункт)

- точка съемочного обоснования

- реечная точка

- строение 4-х этажное, каменное, нежилое

- шоссе (кюветы - четыре крайние линии - зеленой тушью)

- грунтовая дорога

- тропа пешеходная

- границы контуров

- огород, пашня (шрифт – курсив, высота 2 мм)

- река с отметками уреза воды и стрелкой направления течения

(берега реки зеленой тушью, река – синяя отмывка)

- лес хвойный, лес лиственный (высота 2,5 мм, ширина 1,5 мм)

- лес вырубленный

- луг (условные знаки расставляют в шахматном порядке)

- пески (точки ставятся коричневой тушью)

- горизонталь с отметкой и бергштрихом (вычерчивается коричневой тушью)

Рис 8. Условные знаки

Береговые линии реки и кружочки, обозначающие реечные точки 7, 10, 13-15 и 17, в которых были определены отметки уреза воды, вычерчивают зеленой тушью. Зеленой тушью проводят и по две крайние линии (кюветы) с обеих сторон шоссе.

При вычерчивании элементов рельефа горизонтали проводят коричневой тушью. Толщина горизонтали должна быть 0,1 мм, а горизонтали с отметками, кратными 10 м, утолщают в 2,5 раза. Отметки горизонталей, кратные 5 м, подписывают в разрывах горизонталей; это делается тоже коричневой тушью. Коричневой тушью ставят точки в условном знаке песка. Отметки реечных точек и станций выписывают черной тушью.

Все остальные линии, условные знаки и надписи выполняют черной тушью.

С северной стороны участка подписывают значения у, с восточной – х линий координатной сетки. Это делают возле пересечения координатных линий (вершин квадратов) сетки.

В верхней части листа выполняют заглавную надпись, в нижней – указывают численный масштаб плана, высоту сечения рельефа и размещают график заложений для уклонов.

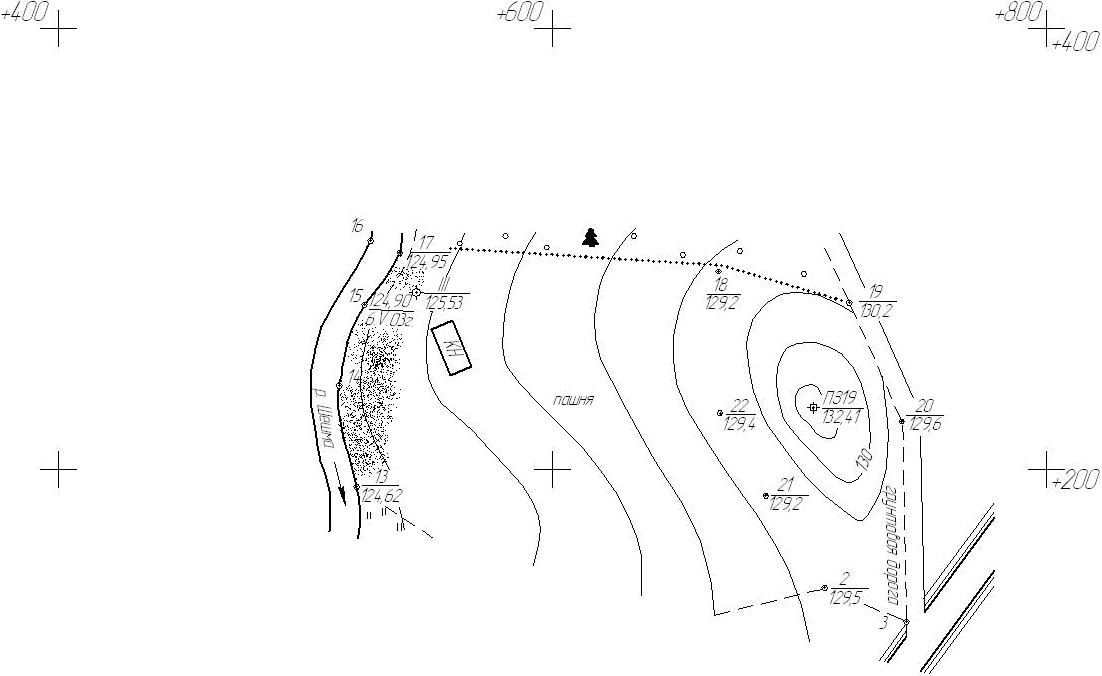

Общее представление об оформлении составленного плана дает рис. 9.

ЗАДАНИЕ 3. РЕШЕНИЕ ЗАДАЧ ПО ТОПОГРАФИЧЕСКОМУ ПЛАНУ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

ЗАДАЧА 3.1. Найти отметку точки А, взятой между двумя соседними горизонталями. Точка А намечается самим студентом между любыми двумя горизонталями. Найденную отметку подписывают на плане рядом с точкой.

ЗАДАЧА 3.2. Определить уклон отрезка ВС, проведенного между соседними горизонталями. Отрезок проводится в любом месте плана так, что бы его точки В и С лежали на двух соседних горизонталях. Найденное значение уклона записывается вдоль отрезка.

ЗАДАЧА 3.3. От пункта ПЗ8 к реечной точке 10 (вариант «а»)или от пункта ПЗ19 к станции III (вариант «б»), пользуясь графиком заложений, провести кратчайшую ломанную линию так, чтобы ни на одном их ее отрезков уклон не превышал 0,02.

Задачи следует решать на составленном студентом плане (рис. 9), при этом все необходимые построения выполняют в карандаше четко и аккуратно.

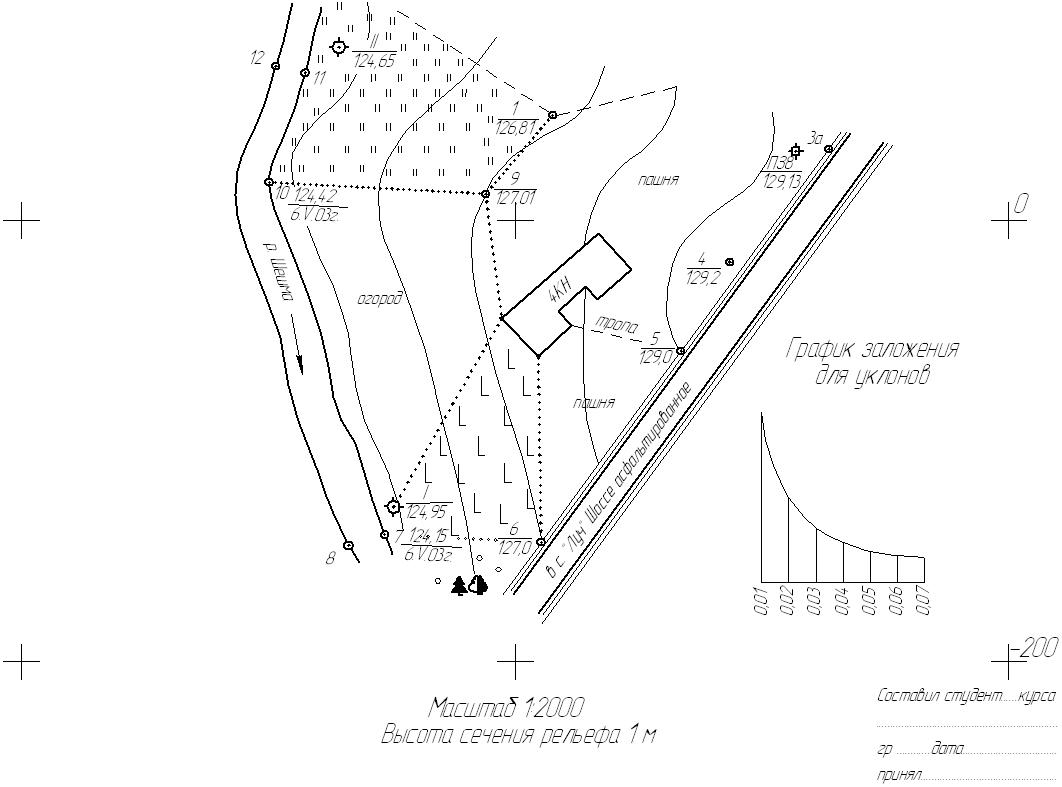

Рис. 9. Образец оформления составленного топографического плана

НА РЕЦЕНЗИРОВАНИЕ ПРЕДСТАВЛЯЕТСЯ «тетрадь для выполнения контрольной работы» с обязательным указанием шифра, группы и фамилии студента. В тетради представляются:

1. Решение задач на вычисление дирекционных углов линий и координат точек.

2. Ведомость вычисления координат точек теодолитного хода.

3. Два тахеометрических журнала.

4. Ведомость увязки превышений теодолитно-высотного хода и вычисления отметок станций.

5. План строительной площадки

6. Решение задач по топографическому плану строительной площадки.

Рекомендуемые источники:

1. Манухов, В.Ф. Инженерная геодезия. Основы геодезических измерений с элементами метрологического обеспечения: учеб. пособие / В.Ф. Манухов, А.С. Тюряхин. – Саранск: Изд-во Мордов. ун-та, 2006. – 96 с.

2. Коугия, В.А. Инженерная геодезия (часть 1): учеб. пособие / Е.С. Богомолова, М.Я. Брынь, В.В. Грузинов, В.А. Коугия, В.И. Полетаев; под ред. В.А. Коугия. – СПб.: Петербургский гос. ун-т путей сообщения, 2006. - 112с.

3. Коугия, В.А. Инженерная геодезия (часть 2): учеб. пособие / Е.С. Богомолова, М.Я. Брынь, В.В. Грузинов, В.А. Коугия, В.И. Полетаев; под ред. В.А. Коугия. – СПб.: Петербургский гос. ун-т путей сообщения, 2008. - 93с.

4. Инженерная геодезия: Учебник/Г.А. Федотов. – 2-е изд., исправл. – М.: Высш. шк., 2004. – 463 с.: ил.

5. Инженерная геодезия: Учебник для вузов/ Е.Б. Клюшин, М.И. Киселев, Д.Ш. Михелев, В.Д. Фельдман; Под ред. Д.Ш. Михелева. – 4-е изд., испр. - М.: Издательский центр «Академия», 2004. – 480 с.

6. Глинский С. П., Гречанинова Г.И., Данилевич В.М., Геодезия М., «Картгеоцентр»-«Геоиздат», 1995.
