Курсовой проект

Тема: Автоматизация обогрева и горячего водоснабжения механического цеха с/х производства котлом КЭВ-3

Дисциплина: МДК 01.02 Системы автоматизации сельскохозяйственных предприятий

Специальность: 110810 Электрификация и автоматизация сельского хозяйства

Выполнил: ст. Гр 0731: Кайкы В.С

Проверил преподаватель: Ридаль А.П.

Оценка:…………………………………….

Подпись:…………………/ /

Валдай, 2013 г.

Содержание

I Введение..........................................................................................................................................................1

II Технологическое описание……………………………………………….................................................3

III Система Автоматики КОТЛА……………………………………….....................................................3

IV Разработка принципиальной электрической схемы автоматики Котла……………………………………………………………………………………………...………......10

V Смета и экономическое обоснование выбранной схемы автоматики…………………………….16

VI Вопросы Охраны Труда и Техники Безопасности……………………………………………..…...17

Заключение......................................................................................................................................................27

Список используемой литературы…...……………………………………………..……………….…...28

Введение

Одну из основных отраслей народного хозяйства, несомненно, занимает промышленность. Потенциал промышленности определяют более мелкие и средние предприятия. В любой промышленности не малую роль играет организация производства. Организация производства на предприятиях охватывает значительный комплекс задач организационного, технического и экономического характера.

Цель курсового проекта – научиться проектировать обогрев механического цеха с использованием электрического водогрейного котла марки КЭВ-3 с системой автоматики и замкнутой системой водяного обогрева цеха.

Краткая характеристика проектируемого обьекта

Ремотно-механический цех (РМЦ) предназначен для ремонта и настройки электромеханических приборов,выбывающих из строя.

Он является одним из цехов металлургического завода, выплавляющего и обрабатывающего металл. РМЦ имеет два участка, в которых установлено необходимое для ремонта оборудование: токарные, строгательные ,фрезерные, сверлильные станки и др. В цехе предусмотрены помещения для трансформаторной подстанции (ТП), вентиляторной, инструментальной, складов, сварочных постов, администрации и пр.

РМЦ получает ЭСН от главной понизительной подстанции(ГПП).Расстояние от ГПП до цеховой ТП-0,9 км, а от энергосистемы(ЭСН) до ГПП-14 км. Напряжение на ГПП-6 и 10 кВ.

Количество рабочих смен-2. Потребители цеха 2 и3 категорию надежности ЭСН. Грунт в районе РМЦ-чернозем с температурой +20 С. Каркас здания цеха смонтирован из блоков-секций длинной 6 м каждый.

Размеры цеха А/B/H= 48/28/9 м.

Вспомогательные помещения двухэтажные высотой 4 м.

Перечень оборудования РМЦ дан в таблице.

Мощность электрооборудования (Р эп) указана для одного электроприемника.

Расположение основного оборудования показано на плане (рис)

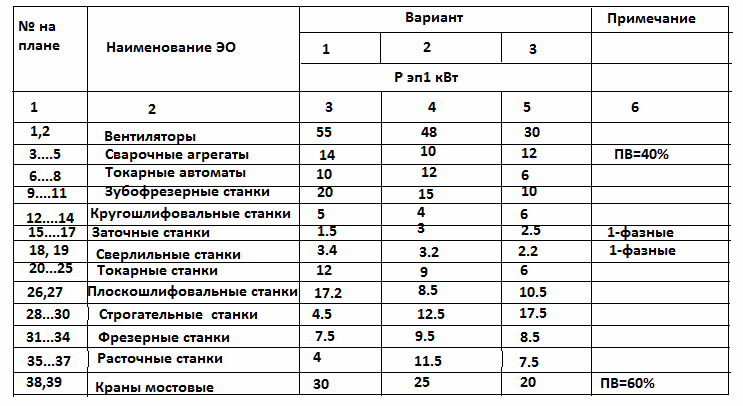

Таблица 1. Перечень ЭО ремонтно-механического цеха
