Приоритеты правил

Приоритет или приоритет правил определяется дизайнером. Приоритет правила для определения, какие правила применять, когда объект покрыто более одного правила. Если приоритет не установлен правильно, вы можете обнаружить, что правило не применяется вообще.  Например, если правило с запросом INNET ('VCC') имеет более низкий приоритет, чем правило с запросом всех, то все правило будет применяться к VCC сети. Используйте кнопки Приоритеты в Правилах печатной платы и ограничения редактор диалоговых чтобы исправить это. Обратите внимание, что приоритет не важно, когда две области правило, не перекрываются (не нацелены на те же объекты). Например, нет никакой разницы, какой из этих двух областей правило имеет более высокий приоритет - INNET ('VCC') или INNET ('GND').

Золотое правило

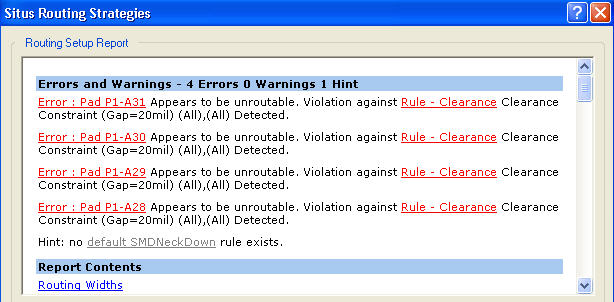

 Возможно, наиболее важным шагом является проведение проверки правил проектирования (DRC) до начала автотрассировщик. При использовании Autoroute »Настройка или Autoroute» Все команды, Situs проводит свой ​​собственный предварительный анализ маршрутизации и представляет результаты в виде отчета в диалоговом Situs стратегии маршрутизации. В докладе содержится информация в том числе:

• правила проектирования определены для дизайна, которые должны придерживаться автотрассировщик (и количество объектов проектирования  - Сетей, компоненты, колодки  - Пострадавшим от каждого правила)

• направлений трассировки определены для всех слоев маршрутизации сигнала

• просверлить определения слоя пара  В отчете перечисляются потенциальные проблемы, которые могут повлиять на производительность маршрутизатора. Где это возможно, намеки предназначены для того, чтобы консультировать в лучшую подготовку дизайн для прокладки маршрутов. Любые ошибки / предупреждения / подсказки, которые перечислены должны быть изучены и, при необходимости, соответствующие правила маршрутизации скорректированы, прежде чем перейти к маршруту конструкции.  Очень важно, чтобы любая маршрутизация, связанных с нарушениями правил будут решены до начала автотрассировщик. Может не только предотвратить нарушение маршрутизации на месте нарушения, они также могут значительно замедлить маршрутизатор, как это непрерывно пытается маршрут Unrouteable области.

Советы по Запуск маршрутизатора

Не бойтесь экспериментировать. Если результаты не являются приемлемыми, что-то сделать, чтобы изменить подход маршрутизатора. Добавить промежуточную очистку и выпрямить проходит, сделать больше места вокруг плотных областей или направлений изменения слоя. Как вы экспериментировать с маршрутизатором - создании собственной стратегии контроля заказ путевок, изменение количества переходов с Via управления, изменение направлений трассировки слоем, сдерживающим маршрутизатор к ортогональной маршрутов только, и так далее - держать ноты комбинаций, которые вы пытались. Таким образом, вы сможете определить и использовать, какие конфигурации лучше всего работают с вашей конструкции.  Выполнить разветвление проходит самостоятельно первого и оценку качества. Возможно, вам придется вручную Fanout проблемных областей.
