1.2 Выбор количества и мощности силовых трансформаторов
Согласно требованиям ПУЭ для электроснабжения потребителей І и ІІ категорий на подстанции рекомендуется устанавливать два и более трансформаторов.
Выбор мощности силовых трансформаторов производится исходя из расчетной нагрузки подстанции Sрасч , количества трансформаторов N и возможности обеспечения электроснабжения потребителей в послеаварийном режиме.
(1.4)
где КЗ – коэффициент загрузки трансформаторов в нормальном режиме,
КЗ = 0,65 – 0,75 .

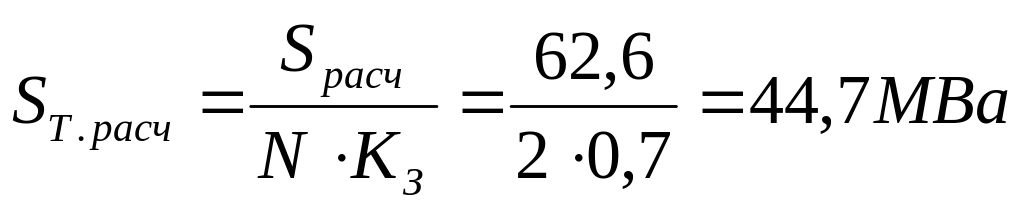

Определяем мощность трансформаторов для двух- и трехтрансформатороной подстанции:
- двухтрансформаторная подстанция:
Выбираем трансформаторы марки ТДТН-63000/110

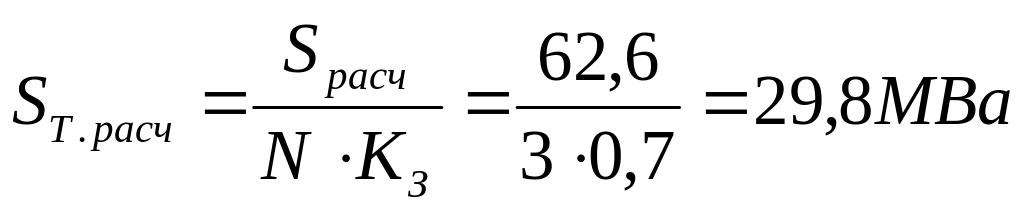

-трехтрансформаторная подстанция:
Выбираем трансформаторы марки ТДТН-40000/110
Технические данные трансформаторов записываем в таблицу 3.
Таблица 3 – Технические данные трансформаторов
Тип транс-форма-тора |
Sном, МВА |
Номинальные напряжения, кВ |
Потери, кВт |
Напряжения КЗ, % |
Полн. стои-мость, т.руб. |
|||||
UВ.Н |
UС.Н |
UН.Н |
РХ.Х |
РК.З |
UкВ.С |
UкВ.Н |
UкС.Н |
|||
ТДТН-63000/110 |
63 |
115 |
38,5 |
6,6 |
53 |
290 |
10,5 |
18 |
7 |
4396070 |
ТДТН-40000/110 |
40 |
115 |
38,5 |
6,6 |
39 |
200 |
10,5 |
17,5 |
6,5 |
3250000 |
Проверяем трансформаторы на допустимую перегрузку в послеаварийном режиме:
(1.5)
- двухтрансформаторная подстанция:
Данный вариант удовлетворяет условию.
- трехтрансформаторная подстанция:
Данный вариант удовлетворяет условию.
1.3 Технико-экономический расчет
Наиболее экономичным решением электроснабжения является вариант, отвечающий техническим требованиям и имеющий наименьшие приведенные затраты.
Приведенные затраты определяются по формуле:

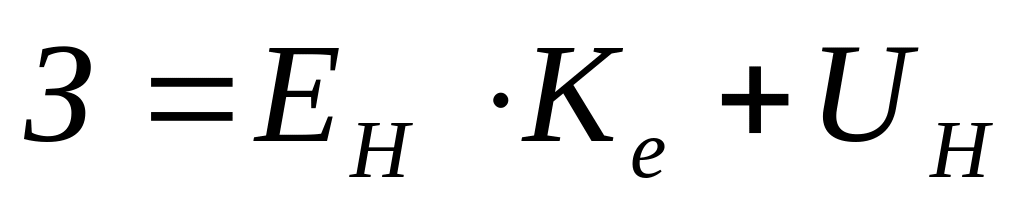

(1.6)
где Ен – коэффициент приведения
Ен=0,12 [2, с.79, таблица 2,23]
Ке – единовременные капиталовложения
(1.7)
- при N = 3
- при N = 2
Uн – ежегодные издержки

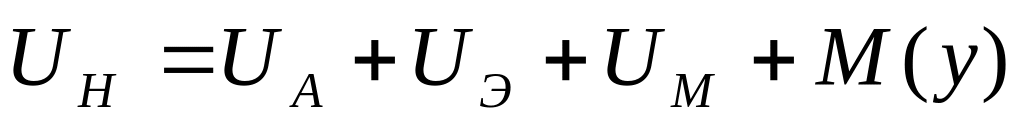

(1.8)
UА – амортизационные отчисления
(1.9)
ЕА – годовая норма амортизационных отчислений [2, с.79, таблица 2.23]
- при N =3
- при N = 2
UЭ - расход на эксплуатацию
(1.10)
- при N =3
- при N = 2
ЕТР – нормативные отчисления [2, с.79, таблица 2.23]
UМ - стоимость потерь электроэнергии в трансформаторах
(1.11)
где т – стоимость 1 кВт максимальных активных потерь
(1.12)
где ТМ – число часов использования максимума нагрузки предприятия, час/год;
ТВ – годовое число включения трансформаторов, час/год;
α – основная ставка двухставочного тарифа,
α =7619,8 руб/(кВт∙год)
β – дополнительная плата за потребляемую электроэнергию,
β = 0,44 руб/(кВт∙час)
- при N =3
- при N = 2
т0 – стоимость 1 кВт потерь при холостом ходу
(1.13)
- при N = 3
- при N =2
τМ – годовое число часов использования максимальных потерь, час/год

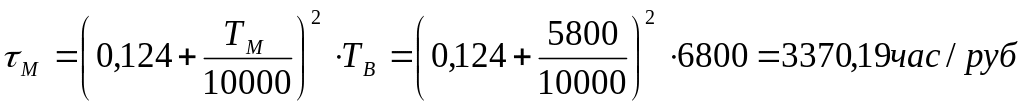

(1.14)
- при N =3
- при N =2
М(у) – ущерб от недоотпуска электроэнергии в часы максимальных нагрузок в послеаварийном и ремонтном режимах
(1.15)
У΄ - удельная составляющая ущерба от недоотпуска электроэнергии в послеаварийном режиме
У΄ = 0,7 руб/(кВт∙час)
У΄΄ - удельная составляющая ущерба от недоотпуска электроэнергии в ремонтном режиме
У΄΄ = 0,2 руб/(кВт∙час)
∆w1 - среднегодовая послеаварийно неотпущенная электроэнергия
(1.16)
αа = 0,6 – коэффициент, учитывающий ограничение только в часы максимальных нагрузок
ωа – параметры потока отказов, [7, с.828, таблица 48.29]
ωа = 0,015 1/год
ТВ – время восстановления, [7, с.828, таблица 48.29]
ТВ = 200 час
∆РН – величина недоотпуска мощности в часы максимальных нагрузок;
(1.17)
(1.18)
- при N =3
- при N =2

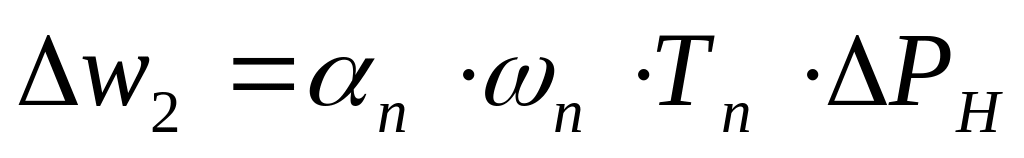

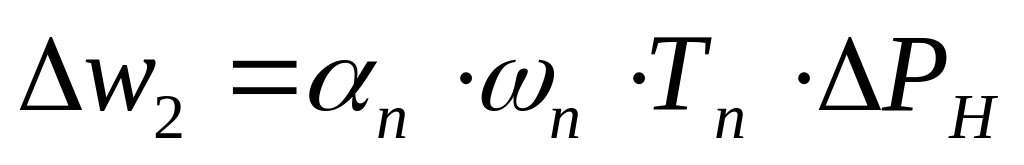

∆w2 - среднегодовая планово недоотпущенная электроэнергия
(1.19)
ωп – частота планового ремонта, [7, с.828, таблица 48.29]
ωп = 1 1/год
Тп – продолжительность планового ремонта, [7, с.828, таблица 48.29]
Тп = 30 час
Так как значение ∆Pн для обоих вариантов получилось отрицательным из этого следует материальный ущерб от недоотпуска электроэнергии будет равен нулю.
- при N =3
- при N =2
Таблица 4 – Единовременные капитальные затраты
-
№
варианта
Количество
трансфор-маторов
Тип
трансфор-
маторов
Стоимость, тыс.руб.
одного
тр-ра
СТ(полн)
Ке
1,6∙СТ∙N
1
2
ТДТН-63000/110
4396070
14067424
2
3
ТДТН-40000/110
3250000
15600000
Таблица 5 – Приведенные капитальные затраты
№ Вар. |
К-во тр-ов |
ЕН∙Ке тыс.руб. |
Uа , тыс.руб. |
Uэ , тыс.руб. |
Uм , тыс.руб. |
М(у), тыс.руб. |
З, тыс.руб. |
1 |
2 |
1688090,88 |
393888 |
56270 |
4692199,36 |
0 |
6830382,24 |
2 |
3 |
1872000 |
436800 |
62400 |
4941590 |
0 |
7312790 |
По итогам расчетов выбираем вариант №1, как наиболее отвечающий техническим требованиям и имеющий меньшие приведенные затраты.
