МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ
ФЕДЕРАЦИИ
Рубцовский индустриальный институт
АлтГТУ им. И.И.Ползунова
КАФЕДРА ЭЛЕКТРОЭНЕРГЕТИКИ
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту
по дисциплине: «Электроэнергетика»
тема: «Проектирование районной понизительной подстанции»
Вариант №22
Работу выполнил
студент группы ЭПП -02 д Шкуратова О.П.
Руководитель
Проекта Мацанке И.А.
Курсовой проект защищен с оценкой__________________________________
Рубцовск, 2013г
Содержание
Задание на проектирование…………………………………………..….3
1.1 Определение расчетных нагрузок……………….…....................5
1.2 Выбор количества и мощности силовых трансформаторов……7
1.3 Технико-экономический расчет…………………………………….9
1.4 Расчет токов короткого замыкания……………………………….15
1.5 Расчетные величины для выбора аппаратов и проводников РУ подстанций….……………………………………………………………..23
1.6 Выбор электрических схем первичных соединений подстанции…………………………………………………………………24
1.7 Выбор коммутационных аппаратов……………………………….25
1.8 Выбор трансформаторов тока…………….………………………..28
1.9 Выбор трансформаторов напряжения…………………………….32
1.10 Выбор и проверка сборных шин…………………….……………34
1.11 Выбор и проверка опорных изоляторов…………….…………..36
1.12 Выбор и проверка силовых кабелей для отходящих линий.…37
1.13 Собственные нужды подстанции……………..........................41
Список литературы………………………………………………………43
Задание на проектирование
Спроектировать районную понизительную подстанцию.
Исходные данные

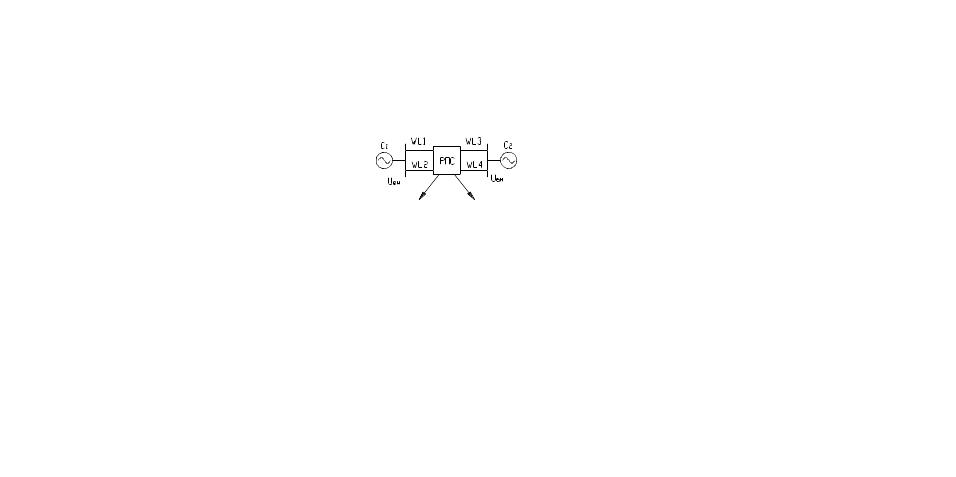

Рисунок 1 – Общая схема

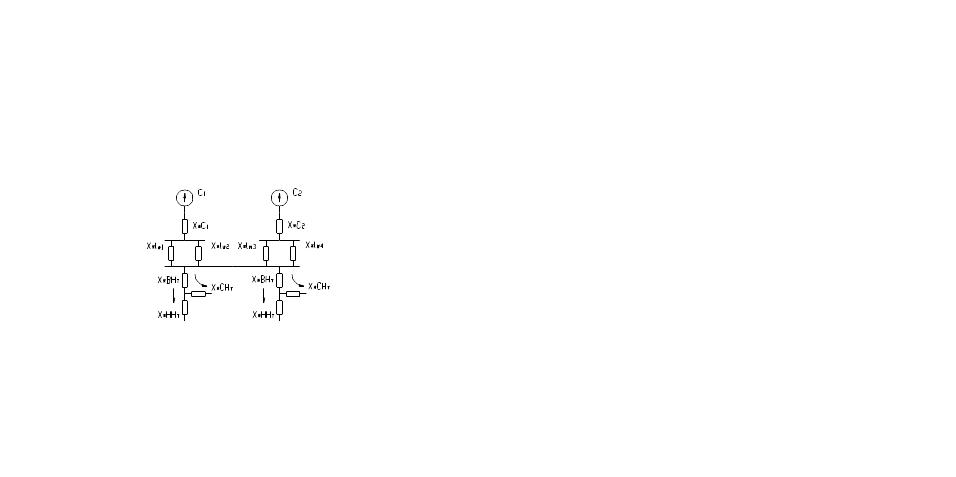

Рисунок 2 – Схема замещения
-
Напряжение, кВ
Sк(3), МВА
ЛЭП, км
ВН
СН
НН
С1
С2
lw1
lw2
110
35
6
3500
5100
60
40
Нагрузки СН |
Нагрузки НН1 |
Нагрузки НН2 |
|||||||||
nс.н |
Р́́΄с.н |
сosφс.н |
tgφс.н |
nн.н1 |
Р́́΄н.н1 |
сosφн.н1 |
tgφн.н1 |
nн.н2 |
Р́́΄н.н2 |
сosφн.н2 |
tgφн.н2 |
6 |
8 |
0,85 |
0,512 |
4 |
2 |
0,8 |
0,75 |
6 |
1 |
0,9 |
0,484 |
Таблица 1 – Исходные данные
Тмах = 5800 час/год
ТВ = 6800 час/год
Определение расчетных нагрузок
Расчетная нагрузка – это суммарная нагрузка потребителей низшего и среднего напряжений.
Коэффи-циент |
Колличество потребителей, n |
||||
2 – 4 |
5 – 8 |
9 – 15 |
16 – 25 |
Св.25 |
|
Кн.м |
0,95 |
0,9 |
0,85 |
0,8 |
0,75 |
Таблица 2 – Коэффициент несовпадения максимальных нагрузок потребителей
Определяем активную мощность:
(1.1)
Определяем реактивную мощность на стороне среднего напряжения:
(1.2)
Определяем активную мощность на стороне среднего напряжения:
Определяем реактивную мощность на стороне среднего напряжения:
Аналогично определяем нагрузки потребителей низшего напряжения:
Полная мощность определяется по формуле:
(1.3)
Определяем полную мощность на стороне среднего и низшего напряжений:
Определяем активную, реактивную и полную мощности на стороне высшего напряжения:
Полная мощность на стороне высшего напряжения принимается за расчетную мощность подстанции:
