Оформлення роботи

Робота виконується на аркуші паперу для креслення форматом А4 (210х294) простим олівцем (рис 42).

Рис. 42

Захист роботи

При захисті роботи потрібно дати відповіді на такі запитання:

1. У чому суть будови відображень у любій площині?

2. Де розміщується на картинній площині основа сонця?

3. Дайте послідовність побудови відображень палі під нахилом у воді.

4. Дайте послідовність побудови відображень ліхтаря у воді, який стоїть на високому березі.

5. Дайте послідовність побудови відображень пейзажу (пагорби та дерева) у воді.

6. Назвіть, які 4 головних положення дзеркала Ви знаєте?

7. Розкажіть послідовність побудови відображень предметів у кожному з цих чотирьох випадків.

Практична робота № 13

Тема: Перспективне зображення предметів способом перспективної сітки

Мета: - знати суть способу перспективної сітки для побудови перспективних зображень;

- вміти будувати перспективне зображення предметів використовуючи спосіб перспективної сітки.

Кількість годин: 2

Прилади: олівець, лінійка, рейсшина, транспортир, циркуль, гумка, лекало.

Література: 1. Макарова М.Н. Перспектива. – М.: Просвещение, 1989, с.167 – 177.

2. Посібник з предмета “Перспектива” / Кузнєцова П.В., ОТК, 2007

Зміст роботи

1. Виконати фронтально розташоване зображення.

2. Побудувати під нахилом та під кутом до глядача рамку картини.

3. Розподілити картини на маленькі осередки утворюючи сітку.

4. Перенести відповідні точки з фронтального зображення на бокове та з’єднати їх.

Методичні вказівки до виконання роботи

1. Побудова на картині за допомогою масштабів широт, висот та глибин перспективної сітки з квадратів (або прямокутників), розташованих в простішому положенні: дві його сторони паралельні, а дві перпендикулярні основі картини; перенос зображення на сітку в перспективному напрямку з фронтальної - суть способу перспективної сітки.

Перспективні сітки можуть бути побудовані в горизонтальних, вертикальних площинах та площинах під нахилом.

Для того щоб побудувати за допомогою перспективної сітки малюнок в одної з площин необхідно перенести сітку на картину. Для цього провести діагональ в точку D, яка на перетині з глибинними прямими визначить положення горизонтальних сторін квадрату. Характерні точки малюнка з фронтального зображення перенести на перспективне зображення та послідовно з’єднати їх відповідними лініями.

2. За допомогою перспективної сітки виконати малюнок на площині під нахилом, яка перпендикулярна до картини (рис. 43).

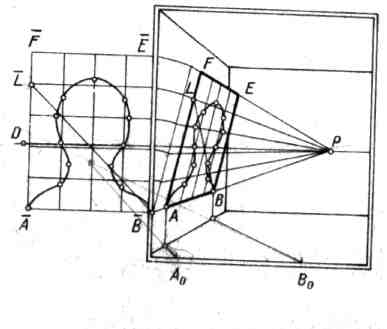

Спочатку при боковій стороні рамки задати фронтально розташовану картину прямокутної форми АВEF з зображенням. Розподілити її на 20 квадратів. Потім, під заданим кутом нахилу до стіни побудувати зображення цього прямокутника в перспективі враховуючи глибину і висоту її розташування в кімнаті. За допомогою масштабу глибин визначити ширину А₀ В₀ прямокутника. Висоту прямокутника АF перенести на його сторону під нахилом без викривлення, тому що кут її нахилу до стіни дійсний. В квадратній частині картини, що висить, провести діагональ ВL, яка у перетині з глибинними прямими визначить положення сторін квадрату під нахилом. Характерні точки малюнка перенести з фронтального зображення на перспективне та послідовно з’єднати їх відповідними лініями.

Рис. 43
