2.2 Практическая работа № 2.

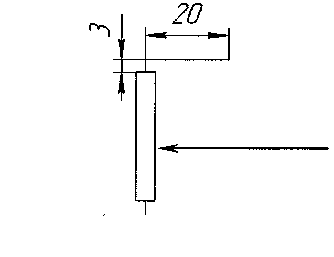

Оконцевание однопроволочных проводов. Выполнить на обоих концах проводов для болтового соединения. Порядок выполнения оконцевания однопроволочных проводов взять провов и снять изоляцию 23 мм с обоих концов проводов (для болтов 5-6 мм), зачистить основание проводов ножом или наждачной бумагой,-
Провод с изоляцией
Рисунок 2

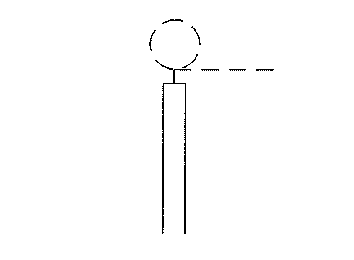

круговым движением загибать основание провода по кругу (круглогубцами или плоскогубцами), как показано на рисунке 3
Рисунок 3
окольцевание должно быть симметрично проводу, как показано на рисунке 4
Присоединение проводов к контакторам. Вязка жгута.
Произвести объединение проводов в жгуты с подключением второго конца проводов к мнимым аппаратам.
Произвести вязку жгута суровой нитью. При выполнении зонных операций следует Выполнять следующие требования:
нужно взять аппарат (магнитный пускатель);проверить клеммы;
на одну клемму можно садить только два провода, посчитать сколько у аппарата клемм.
Взять нужное количество проводов и выпрямить их;
снять изоляцию с обоих концов провода;
зачистить оба конца провода,-
сгибать провода плоскогубцами, не повредив изоляцию,-
провода нужно сгибать по контуру аппарата, оставляя запое провода для запасных клемм; нужно, чтобы провода не пересекались,-
Временно закрепить провода у аппарата,
Взять хлопчатобумажную нить (можно просмолить мылом);

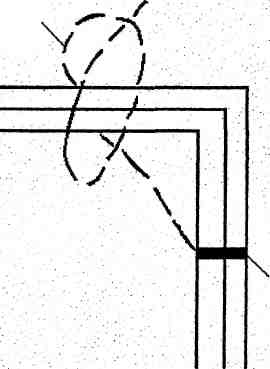

завязать узел на проводах согласно рисунку 5,
промежуток между узлами должен быть таким же, как и между клеммами,-
на изгибах проводов расстояние между узлами в два раза уменьшается.
Рисунок 5
2.3 Устройство и принцип действия аппаратов применяемых на
электромонтажной практике
1) Плавкий предохранитель
Предназначенная для защиты цепей от перегрузки и короткого замыкания. FU, QF, SF,
2) Автоматический выключатель.
Для защиты цепей от токов, короткого замыкания и перенагрузки бывает одно, 2х и 3х полюсного источника.
Для защиты существует 3 вида расцепителя:
Электромагнитный расцепитель - для защиты от короткого замыкания.
Тепловой расцепитель – для защиты от перенагрузки (представляет собой биметаллические пластины со свободным концом)
Защиты от снятия напряжения – выполняется в виде катушки сердечника.
Условное изображение на принципиальной схеме.
Предназначен для коммутации электрических цепей, а также защиты от короткого замыкания перегрузки. Различают одно- двух- и трехполюсные выключатели. Трехполюсный автоматический выключатель состоит из трех контактов непосредственного действия, подвижные части которых механически связаны с приводом.
Для защиты используются следующие виды расцепителея Электромагнитный расцепитель предназначен для защиты от короткого замыкания. Выполнен в виде катушки с сердечником на каждый полюс. При коротком замыкании сила тока увеличивается, магнитный поток в катушке растет, сердечник намагничивается и втягивается в катушку, освобождая защелку - контакты размыкаются.
Рисунок 6
На монтажной схеме
3) Тепловой расцепитель служит для защиты от перегрузки. Выполнен в виде биметаллической пластины из инвара и латуни на каждый полюс. При перегрузке ток возрастает, пластины нагреваются и деформируются, при этом освобождается защелка — контакты размыкаются.
Расцепитель минимального напряжения для защиты от снижения напряжения В сети. При снижении напряжения магнитный поток уменьшается, сердечник отпадает и освобождает защелку - контакты размыкаются.

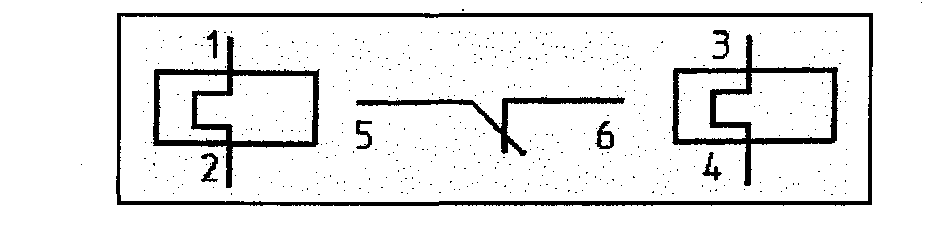

Тепловое реле предназначено для защиты от перегрузки двигателя. Состоит из двух биметаллических (инвар, латунь) пластин и одного нормально замкнутого контакта. При перегрузке ток увеличивается, пластины нагребаются и деформируются, воздействуя на двуплечий рычаг, который принимает подвижную часть контактов мостикового типа, при этом бывает флажок, для регулировки тока срабатывания предусмотрен специальный бинт. Изображение теплового реле на монтажной схеме
Рисунок 7
катушка
(НО)
– нормально открытый
(НЗ)
– нормально закрытый
Для защиты от перегрузке (ставят в крайние фазы и в 3фазу)
Рисунок 9

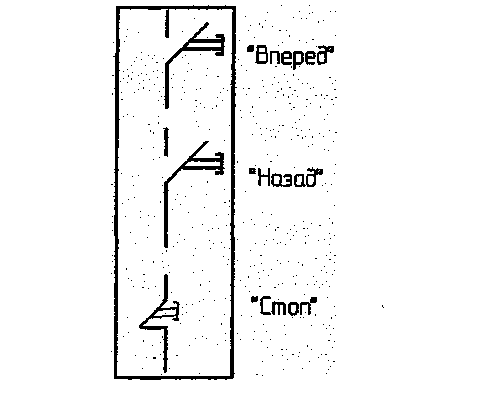

4) Кнопочная станция предназначена для дистанционного управления двигателями. Выпускаются в одном, двух и трехкнопочном исполнении. В кнопочной станции единой серии приходится два контакта мостикового типа нормально закрытый и нормально открытый.
Рисунок 10 Кнопочная станция

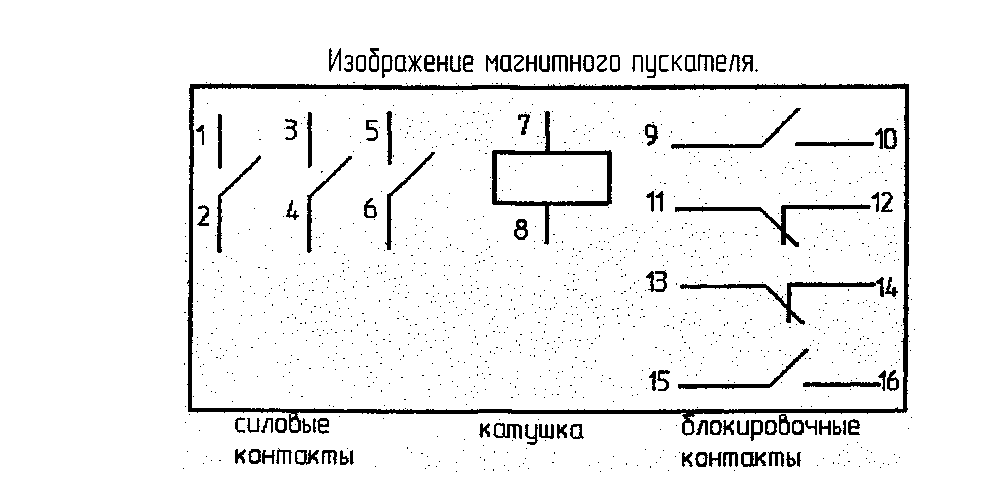

5) Магнитный пускатель
Предназначен для включения 3х фазной нагрузки.
Магнитный пускатель предназначен для запуска трехфазных АД (с КЗ ротором и фазным ротором). Состоит из неподвижного Ш - образного сердечника, на средний полюс которого насаживается катушка, подвижной частью которого является Ш - образный якорь, механически связанный с подвижными частями контактов мостикового типа, из них три силовых нормально открытых контакта и две пары переключающих контактов. При подаче переменного напряжения 380В или 220В на катушку, В сердечнике создается магнитное поле и электромагнитная сила, которая, преодолевая усилия пружин, Втягивает якорь, при этом силовые контакты замыкаются, а блокировочные меняют положение.
При
снятии напряжения магнитный поток
исчезает, якорь под действием пружин
возвращается В исходное состояние,
силовые контакты размыкаются, а
блокировочные приходят В исходное
состояние.
Рисунок 11 Магнитный пускатель

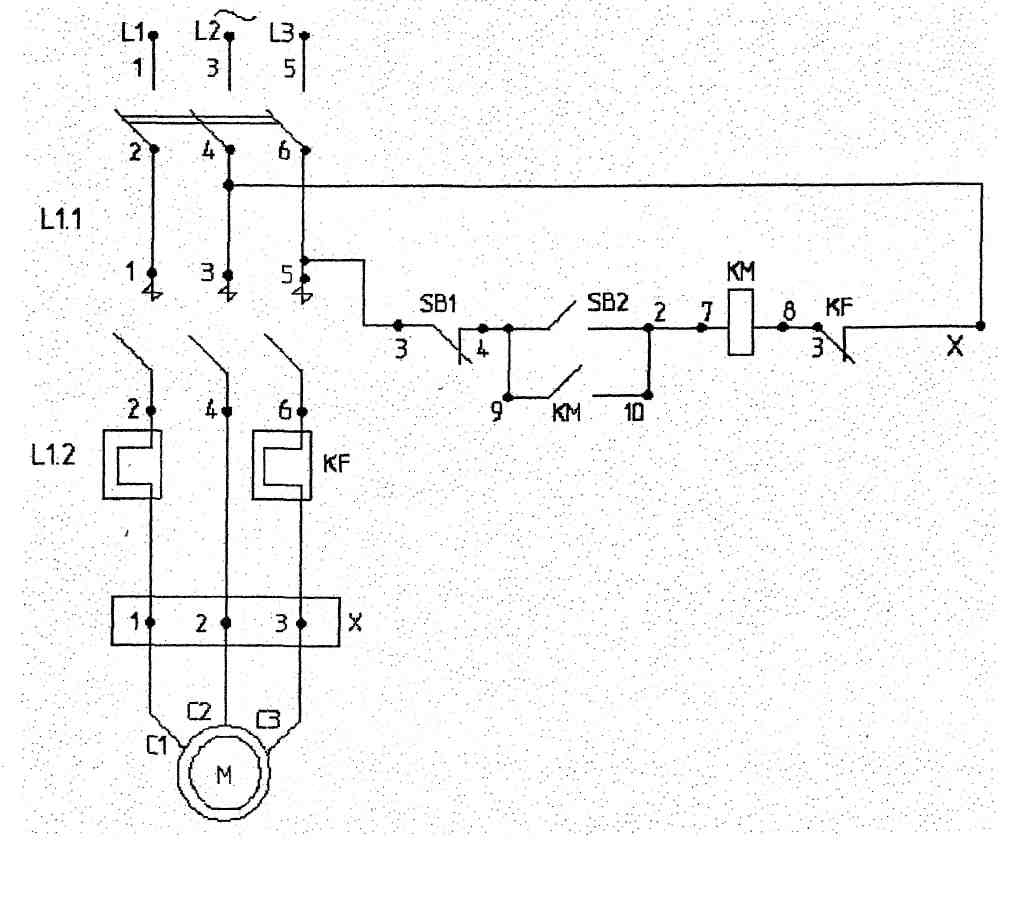

7)Универсальный переключатель. Предназначен для коммутации электрических цепей. Состоит из отдельных элементов, на каждый из которых приходится по 2 контакта. Привод этих контактов осуществляется рукояткой, сидящей на четырехгранном валу. На валу располагаются профилированные кулачки .Если при повороте рукоятки кулачок попадает впадиной под подвижную часть контакта, то контакт замыкается. Нереверсивная схема управления трехфазного асинхронного двигателя с короткозамкнутым ротором с использованием магнитного пускателя.
8) Работа схемы:
Данная схема обеспечивает прямой (без ограничения тока и момента) пуск АД, отключения его от сети, а также защиту от коротких замыканий (предохранители FA) и перегрузки (тепловое реле КК).
1. Для пуска АД замыкается выключатель QF и нажимается кнопка пуска SB1;
Катушка контактора КМ получает питание и своими гласными силовыми контакторами в цепи статора подключает АД к источнику питания, а вспомогательным контактором шунтирует кнопку SB1;
Происходит разбег АД по его естественной характеристике;
При нажатии кнопки остановки SB2 контактора КМ теряет питание и отключает АД от сети.
Начинается процесс торможения АД Выбегом под действием моменузки на его.

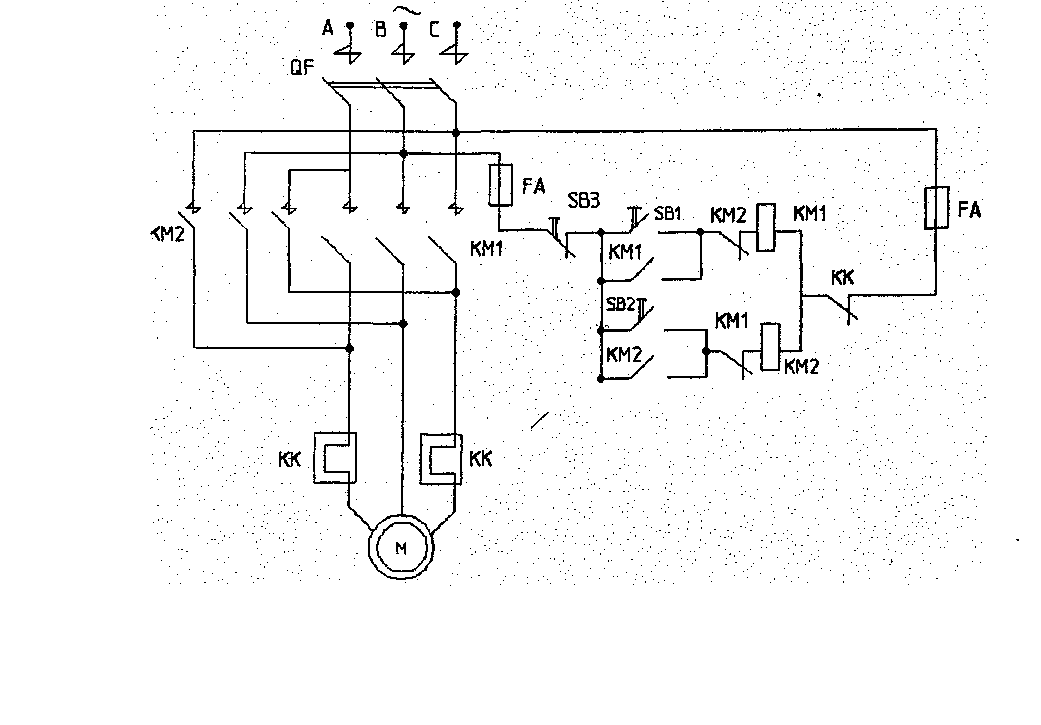

Реверсивная схема управления трехфазного асинхронного двигателя с короткозамкнутым ротором использованием магнитного пускателя
Элементы схемы:
М - трехфазный АД с КЗ ротором;
QF - трехполюсный автоматический выключатель максимального тока,-
КМ1, КМ2 - линейные контакторы;
КК - тепловое реле защиты;
SB1, SB2, SB3 - кнопочная станция;
При Включении QF АД готов к пуску;
При нажатии кнопки SB1 АД запускается б условном направлении «Вперед»;
При этом по цепи катушки КМ1 проходит ток, КМ1 срабатывает и сбоим контактом КМ1 Включает АД;
Одновременно замыкается блок-контакт КМ1, который шунтирует кнопку SB1 и кнопка SB1 может быть отпущена,-
И одновременно размыкается контакт КМ1 б цепи катушки контактора
КМ2 торможения двигателя сначала нажимается кнопка SB3, что приводит к отключению включенного контактора. КМ1, при этом размыкаются главные силовые контакты КМ1 и двигатель отключается от сети, одновременно размыкаются блок - контакты КМ1 и замыкаются контакты КМ1 в цепи катушки контактора КМ2;
Затем нажимается кнопка SB2, что приводит к включению контактора КМ2. При этом замыкаются главные силовые контакты КМ2, и двигатель подключается к сети с другим чередованием фаз, т.е. начинается процесс реверса, состоящий из двух этапов - торможение противовключением и разбега в противоположную сторону,-
Одновременно замыкается блок - контакт КМ2, шунтируя кнопку SB2, которая после этого может быть отпущена и размыкается КМ2 в цепи катушки контактора КМ1.
Если необходимо затормозить двигатель при достижении им нулевой скорости следует вновь нажать кнопку SB3, что приводит к отключению двигателя от сети и схема возвращается в исходное положение.
Рисунок 10 Реверсивная схема управления трехфазного асинхронного двигателя с короткозамкнутым ротором использованием магнитного пускателя.
