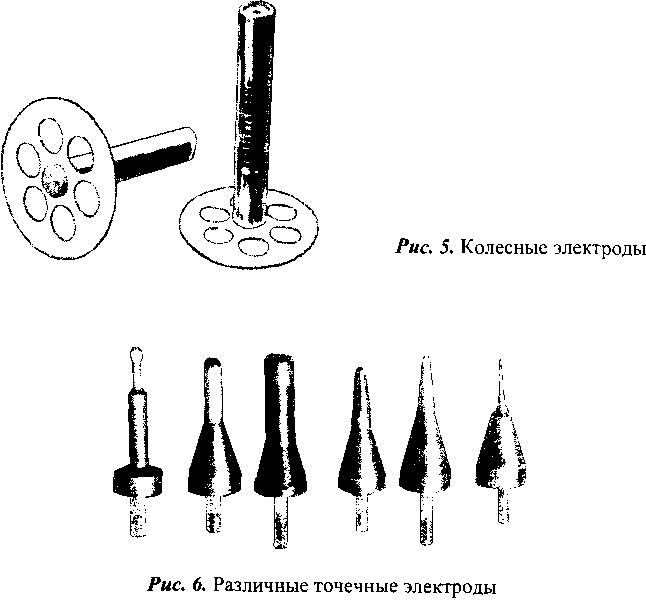

3. Специальные электроды для электропунктурной терапии:

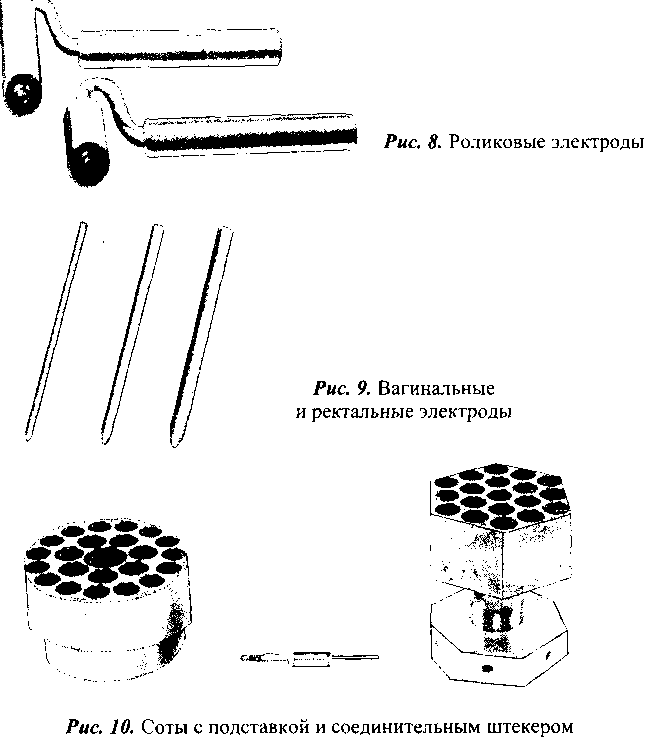

• никелированный роликовый электрод диаметром 30 мм для терапии по паравертебральным БАЗ кожи (см. рис. 8);

• позолоченные полостные вагинальный и ректальный электроды (рис. 9);

• позолоченный роликовый электрод диаметром 5 мм для лечения десен;

4. Ячейки для медикаментозного тестирования

• цилиндрическая, сотовая алюминиевая тест-ячейка для тестирования медикаментов - ампул с жидкими формами, таблеток и т.п., диаметром 60 мм, с отверстиями 10-20 мм, и подставкой, выполненной в виде чашки, подключаемой последовательно к «пассивному» электроду (рис. 10).

Из числа материалов, используемых в настоящее время для изготовления электродов, наибольшее распространение получили латунь, хромированная нержавеющая сталь, никель и серебро.

Вопрос о достоинствах и недостатках тех или иных материалов, используемых для изготовления электродов, применяемых в практике электропунктурной диагностики и терапии, остается пока дискутабельным.

Так, исследования, проведенные К. Бергольдом и Ф. Беккером [49], показали, что латунь и графит с точностью до ошибки измерения электрического сопротивления БАТ (1,5%) дают одинаковые показатели при величинах электрического тока 11,25- 12,7 мкА и напряжении 1,2-1,29 В.

По сравнению с латунью и графитом, серебряные (хлор-серебряные) электроды занижают результаты измерений ЭП БАТ на 8-10%, а хромированные - усиливают эффекты поляризации в тканях, что приводит к появлению ложного феномена «падения стрелки» (см. разд. 4.3).

Никелированные электроды также занижают величины электрической проводимости БАТ, однако не вызывают явлений поляризации в тканях.

Говоря о достоинствах или недостатках латунных и серебряных электродов, используемых в электропунктурной диагностике, некоторые авторы подчеркивают преимущества латунных электродов. Отмечено, что образование на них в процессе эксплуатации окис- ного слоя в меньшей степени влияет на результаты измерений ЭП БАТ кожи, чем аналогичные эффекты на серебряных. Кроме этого, использование латунных электродов, в противоположность серебряным, позволяет избежать ошибки измерений ЭП БАТ, связанной с возможной индивидуальной непереносимостью пациентом препаратов серебра (серебряно-ртутная амальгама), широко использовавшихся в зубоврачебной практике [52].

Попытки использования в приборах, предназначенных для проведения электропунктурной диагностики, электродов, изготовленных из золота, приводили к снижению результатов измерений ЭП БАЗ и БАТ кожи, а из алюминия, цинка и свинца - к их повышению [49].

При проведении электротерапии с помощью полостных электродов наибольшими преимуществами обладают электроды, изготовленные из благородных металлов, например, золота, циркония, а также нержавеющей стали и других металлов, устойчивых к коррозии и действию биологически активных жидкостей.

Блок электротерапии ЭАФ-приборов содержит генератор импульсных электрических колебаний положительной и отрицательной полярности с регулируемой частотой следования импульсов обычно от 1 до 10 Гц и более.

Основные технические характеристики ЭАФ-приборов, выпускаемых различными фирмами, представлены в табл. 2.

Анализ технических характеристик перечисленных в табл. 2 приборов показывает, что большинство из них имеют сходные величины «диагностического» тока и среднюю точку шкалы (50 уел. ед. для шкалы 0-100 и 100 уел. ед. для шкалы 0-200), соответствующую границам физиологической нормы или регуляции функций, взаимосвязанных с БАТ органов и тканевых систем.

В России опыт разработки оригинальных приборов, ориентированных на методы ЭАФ-диагностики и терапии, насчитывает более 20 лет. Однако не все из разработанных к настоящему времени приборов отвечают требованиям, предъявляемым к устройствам такого класса, особенно в части проведения тестирования медикаментов. Оказалось, что на точность и достоверность ЭАФ-диагностики существенное влияние оказывает не только правильный выбор материалов, из которых изготовлены электроды, и величины «диагностического» электрического тока, но и элементная база приборов (операционные усилители, диоды и т.п.), неадекватный подбор которой может приводить к появлению «паразитных» помех, искажающих результаты тестирования медикаментов.

Технические характеристики приборов, используемых в ЭАФ-диагностике

Таблица 2

Страна, фирма и название прибора	Шкала в yen. ед. (середина шкалы в kOm)	Диагностические параметры		Показатели шкалы при нагрузке R=100 kOm
		Максимальное напряжение, V	Максимальный ток, mkA
ФРГ
Pitterling Electronic Gmbh: «Dermatron ST new»	от 0 до 100	1,29	12,7	49,0 98,3
«Dermatron»	от 0 до 100	1,2	12,7	48,0 92,3
«EAV-Somogramm» Kreis und Fritz	от 0 до 100	1,25	11,25	50,0 99,6
«К+F Diatheracu- puncteur»	от 0 до 100	2,07	12,25	52.0 95.0
E. Jacob und J. Ha- usler«Ff В 110»	от 0 до 100	1,25	11,25	50,0 99,5
Sveca: «Sveca 1017; 1026»	от 0 до 100	1	10	50.0 100.0
Jahnke Bioelectro- nic Gmbh: «The- ratest Super» «Theratest Mini»	от 0 до 100 от 0 до 100	1,0 1,0	10,0 10,0	50.0 50.0 100.0
Vega Grieshaber Gmbh und Co. «Vegatest I, II, III, IV Meter»	отОдо 100	1,52	10,10	63,0 165,9
Med-Tronic: «RM 10 Med-Tronic Mora Therapy»	от 0 до 100	1,2	12	47,0 92,4
Brugemann «Bicom»	от 0 до 100 100,4	1	10	50
США
Vega USA «Computonix Computer»	от 0 до 100 100,4	1,26	12,4	49,4
«Computronix programmed as Vega instrument»	от 0 до 100	1,56	9,6	48,0 92,3
LAM: «Lam EAV Exp. Meter» «Lam EAV Led Meter»	от 0 до 100 от 0 до 100	1,0 1,0	10,0 10,0	50.0 50.0
INTERRO: «Interro	от 0 до 100	6,36	272,7	50
Computer»	99,5
«Interro Portable	от 0 до 100	5,1	114	52,0
Compuetr»				109,0
КАНАДА
PHOTONIX:	от 0 до 200	4,98	67	141,0
«Photonix Meter				174,5
Digital Led»
ТАЙВАНЬ
VGH: «VGH 82	от 0 до 200	1,25	12,5	96,0
Skylar» «Adj. VHG	от 0 до 100	1,25	12,5	48,0
82 Skylar»	90,9
CVM: «Chin Value	от 0 до 200	1,24	12,0	105,0
Meter» «Adj. Chin	от 0 до 100	1,24	12,0	52,0
Value Meter»	107,3

Одним из первых отечественных приборов, предназначенных для проведения метода ЭАФ-диагностики и терапии, является устройство «ЭДИТА», разработанное инженером В.К.Калачевым и

В.С.Гойденко, содержащее диагностическую и терапевтическую части.

Контроль обрыва в цепи подключенных к аппарату устройства терапии осуществляется по протекающему по нему току. Протекание тока сопровождается звуковым сигналом.

4. Измерение проводимости рука-рука

В соответствии с методом Р. Фолля измерениям по БАТ должно предшествовать измерение проводимости рука-рука» или более полное четырехквадрантное измерение, т.е. по БАЗ (см. раздел 5.1): левая рука-правая рука, левая нога-правая нога, левая нога-левая рука, правая нога-правая рука.

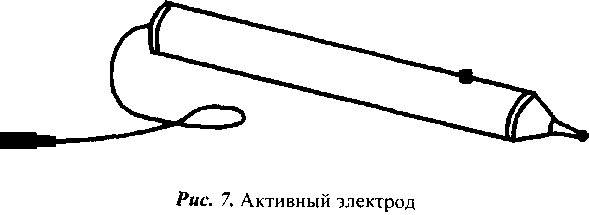

Для измерения проводимости рука-рука пассивный цилиндрический электрод дается в левую руку пациенту, а неподключенный к аппарату второй цилиндрический электрод помещается в правую руку. Наконечником подключенного активного электрода врач касается правого электрода на 5-10 с и считывает показания по стрелочному индикатору. Они должны соответствовать 82-86 уел. ед. (см. ниже).

Если необходимо проводить длительное измерение рука-рука, то второй цилиндрический электрод подключается к гнезду АЭ2.

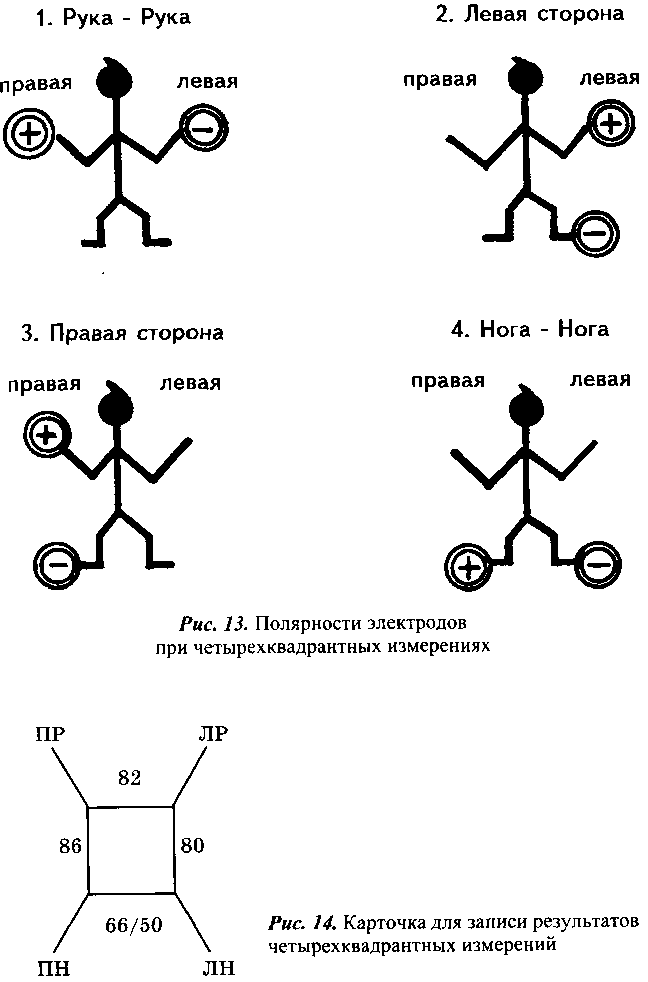

5. Проведение четырехквадрантных измерений (рис. 13) Последовательность действий при проведении четырехквадрантных измерений приведена на рис. 13.

На первом этапе осуществляется измерение рука-рука, описанное выше.

Измерение левая нога-левая рука. Для проведения измерений плоский электрод с помощью соединительного провода подключается к гнезду ПЭ или МТ и помещается под левую ногу пациента, ручной цилиндрический электрод, находящийся в левой руке пациента, подключается к гнезду АЭ2, или его касаются наконечником активного щупа. При этом плоские электроды могут быть положены на специальный токонепроводящий коврик или подстилку, желательно из несинтетического материала (см. требования Р. Фолля к рабочему месту).

Измерение проводимости правая нога-правая рука аналогично предыдущему, но только для правой стороны тела.

Для измерения нога-нога плоские электроды помещаются под ноги пациенту, и с помощью соединительных проводов левый электрод подключается к гнезду ПЭ или МТ, правый - к гнезду АЭ2. При кратковременных измерениях достаточно коснуться на 5-10 с неподключенного правого ножного электрода активным щупом. Результаты измерений обычно фиксируются для наглядности в виде рисунка. В данном примере в виде дроби показаны максимальное и минимальное значения, полученные при измерении нога-нога из-за падения стрелки на 16 единиц. Для расшифровки показаний необходимо обратиться к работам Р. Фолля.
