Види маршрутів в транспортному процесі

Під час перевезення вантажів роботу транспорту організовують так, щоб продуктивність його була найбільша, а собівартість переве­зень — найменша. Важливу роль у цьому відіграє правильний ви­бір маршрутів руху. У транспортному процесі розрізняють три види маршрутів: маятниковий, кільцевий і радіальний (рис.1).

Маятниковим називається такий маршрут, при якому відбу­вається багаторазове повторення руху транспорту між двома пунктами призначення. Транспорт може переміщатися з вантажем в одному напрямі, в обох або неповністю завантаженим в одному із напрямів.

Кільцевий маршрут — це рух транспорту між кількома пунктами по замкнутому кон­туру перевезень.

Радіальний маршрут перед­бачає перевезення вантажів з ряду пунктів в один концент­руючий пункт або навпаки

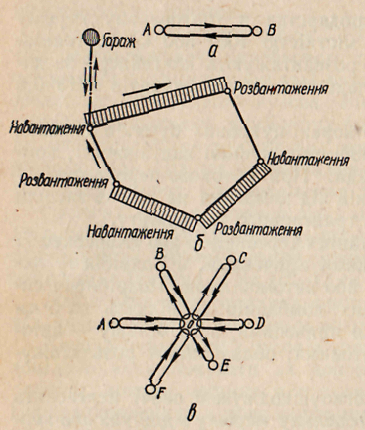

Рис. 1 Схеми маршрутів руху.

Графік руху. Для регулювання руху автомобілів або інших транспортних засобів складають графік руху. Він особливо потріб­ний тоді, коли доводиться перевозити велику кількість вантажів і треба довести до мінімуму затримки для виконання навантажу­вально-розвантажувальних робіт шляхом встановлення правильної черговості руху автомобілів.

Графік руху (рис.2) будують так. По осі ординат відкладають шлях L, пройдений автомобілем, а по осі абсцис —. час у годинах або днях (вантаження, їзда, розвантаження, простої з технічних причин тощо).

Після відкладання часу завантаження (t_в) у відповідному мас­штабі відкладають час їздки (t_ї), через ці точки проводять лінії, паралельні відповідним осям координат. Лінії перетинаються у точці С. Похила лінія ВС показує рух автомобіля на шляху L, а кожна точка на лінії ВС відповідає даному часу і пройденому шляху. Відрізки по горизонтальній осі (t_роз) і (t_оф) являють собою простої під розвантаженням і технічним обслуговуванням. Лінія DF характеризує рух автомобіля вхолосту.

Нахил лінії залежить від технічної швидкості руху, що можна бачити з такого виразу:

tg α = = v_t ;

оскільки СА' = L,ВА' = t_ї.

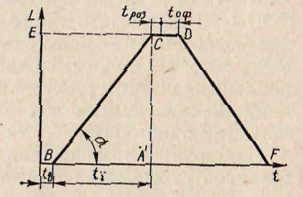

Рис. 2. Графік руху автомобілів

Для визначення місця знаходження транспорту в будь-який час необхідно по осі абсцис відкласти час у відповідному масштабі і через кінець відрізка провести лінію, паралельну осі ординат, до перетину з лінією ВС. Потім через точку перетину на лінії ВС провести пряму, паралельну осі абсцис, до перетину з віссю орди­нат. Точка перетину на осі ординат покаже місце знаходження транспорту.

48
