Практическая работа №10. Оптические носители информации и их приводы.

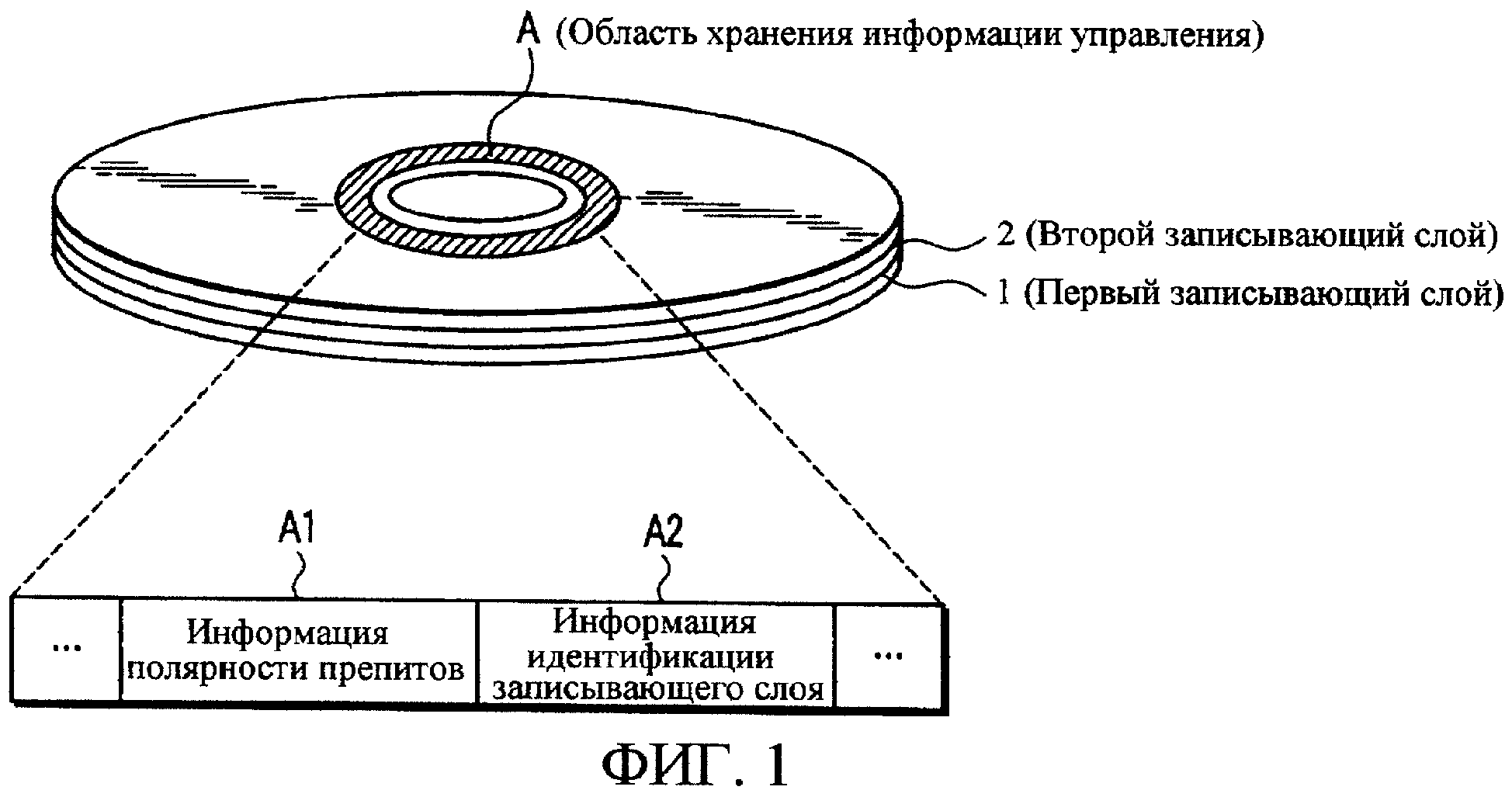

1.Устройства и рисунок оптического диска, и назначение его слоев.

Оптический диск (англ. optical disc) — собирательное название для носителей информации, выполненных в виде дисков, чтение с которых ведётся с помощью оптического излучения. Диск обычно плоский, его основа сделана изполикарбоната, на который нанесён специальный слой, который и служит для хранения информации. Для считывания информации используется обычно луч лазера, который направляется на специальный слой и отражается от него. При отражении луч модулируется мельчайшими выемками «питами» (от англ. pit — «ямка», «углубление») на специальном слое, на основании декодирования этих изменений устройством чтения восстанавливается записанная на диск информация.

2.Технология изготовление компакт дисков.

Технология производства компакт-дисков

О бычные компакт-диски изготавливают на заводах методом промышленного литья (заводской пресс), используя стеклянную матрицу с вытравленным на ней рисунком дорожек, состоящих из питов (выступов) и промежутков. С помощью матрицы формируется металлический слой диска. Исходным материалом для компакт-дисков является - оптически прозрачный поликарбонат в гранулах.

Изготовление компакт-дисков происходит в несколько этапов:

Мастеринг - включает две основные операции: изготовление мастер-диска и матрицы.

Отливка подложки - расплавленный поликарбонат под давлением вспрыскивается в пресс-форму, на которой установлена матрица, застывая, он приобретает форму компакт-диска. В результате с одной стороны получается зеркальная поверхность и с другой стороны повторяется информационная поверхность матрицы. После остывания получается основа с углублениями и выступами, считывающимися как единички и нули.

Тиражирование (репликация) - изготовление множественных копий (которые и являются тем самым компакт-диском). Количество печатаемых копий зависит от пожелания заказчика и состояния матрицы.

Напыление отражающего слоя - отлитый диск загружается в вакуумную камеру металлизатора, в которой под действием разности потенциалов осаждается алюминиевый слой (с мишени) толщиной 12-50 нм на поверхность диска (со стороны выдавленных питов).

Лакировка - на напыленный алюминиевый слой наносится слой защитного лака.

УФ сушка - нанесенный слой лака сушится под лучами ультрафиолетовой лампы.

Контроль качества - специальный тестер проверяет диск на предмет наличия механических дефектов, которые разделяют на две категории: дефекты чтения информации и косметических дефектах.

Разгрузка дисков на шпиндель - на последней стадии диски нанизываются на стандартные шпиндели для удобства последующей обработки.

Оформление - нанесение картинки или наклейка этикетки на компакт-диск. По желанию заказчика, используются два варианта печати: офсет и шелкография.

Упаковка продукции в пластиковые коробки и отгрузка.

Тиражирование компакт-дисков

Тиражирование DVD

Поскольку диск состоит из двух дисков (вполовину толщины обычного диска), добавляется операция склейки этих половинок для всех форматов DVD 5/10/9. Для формата DVD 9 еще добавляется второй металлизатора для напыления второго полупрозрачного слоя. Тиражирование CD-R

Дополнительными операциями при тиражировании CD-R, являются; нанесение специального красителя (который является записывающим слоем), мойка краев диска после нанесения красителя и последующая сушка диска перед металлизацией.
