Порядок выполнения лабораторной работы

Для закрепления полученной информации необходимо решить ряд задач.

Задача № 1. 6 западным откаточным штреком по пласту l₃ встречено разрывное тектоническое нарушение, за плоскостью которого установлен известняк L₇ (рис. 2.6).

Построить геологический разрез по 6 западному откаточному штреку, определить положение смещенного крыла, характер и амплитуду нарушения, составить проект вскрытия смещенного крыла угольного пласта l₃.

Задача № 2. В забое 1 западного откаточного штрека угольного пласта h₃ встречено разрывное нарушение, сопровождаемое следами растаскивания пласта (рис.2.7).

Определить направление бурения скважины для поиска смещенного крыла пласта.

Задача № 3. На рисунке 2.8 показан разрез по восточному крылу шахты №8, которая отрабатывает угольные пласты l₁, l₂, l₃ на глубинах 130 – 420 м. На верхних горизонтах шахты ранее был отработан пласт l₇, который вскрыл ряд разрывных нарушений.

Пользуясь методом сопоставления, определить направление поисков утерянного крыла в 3 восточной лаве пласта l₃.

Задача № 4. Вентиляционным и конвейерным штреками 8 восточной лавы угольного пласта k₈ встречено разрывное нарушение , амплитуда которого превышает размеры выработки. (рис. 2.9).

На основе анализа плана горных выработок определить направление проведения горной выработки или скважины для поиска потерянного крыла угольного пласта.

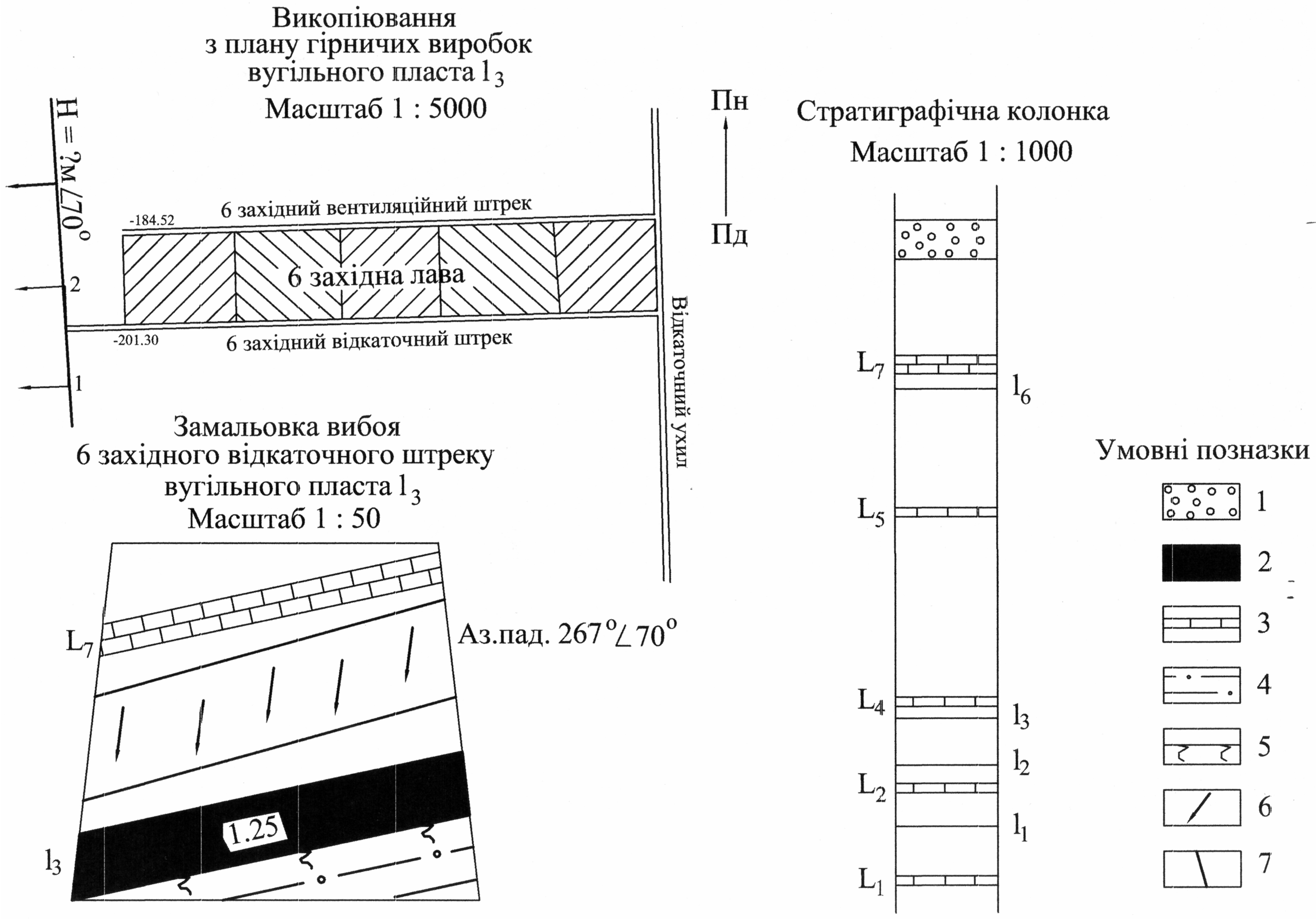

Рис. 2.6. К задача 1:

1 – песчаник; 2 – угольный пласт; 3 – известняк; 4 – алевролит; 5 – «кучерявчик»; 6 – следы скольжения;

7 – плоскость сместителя разрывного нарушения

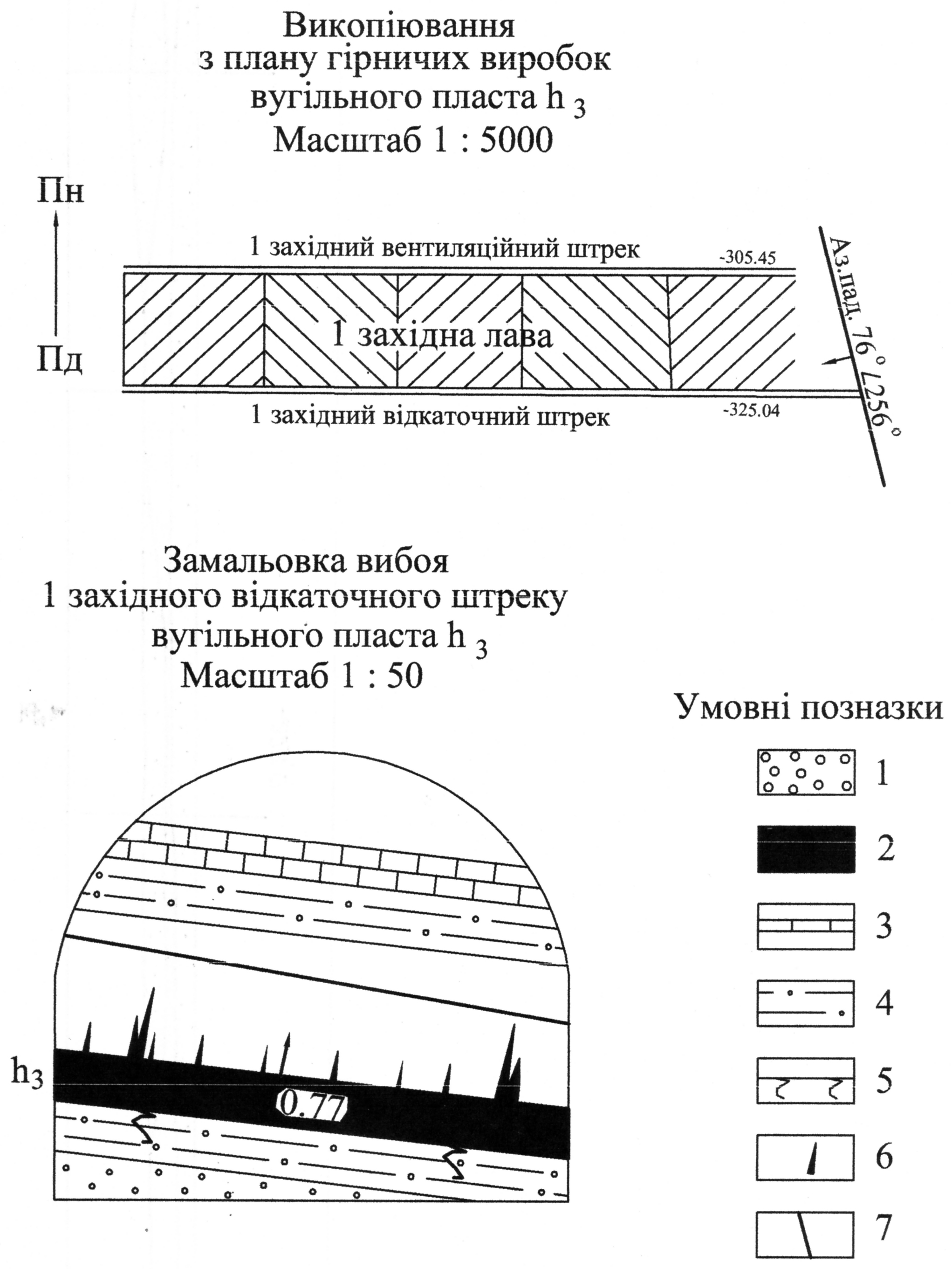

Рис. 2.7. К задача 2:

1 – песчаник; 2 – угольный пласт; 3 – известняк; 4 – алевролит; 5 – «кучерявчик»; 6 – следы растаскивания пласта; 7 – плоскость сместителя разрывного нарушения

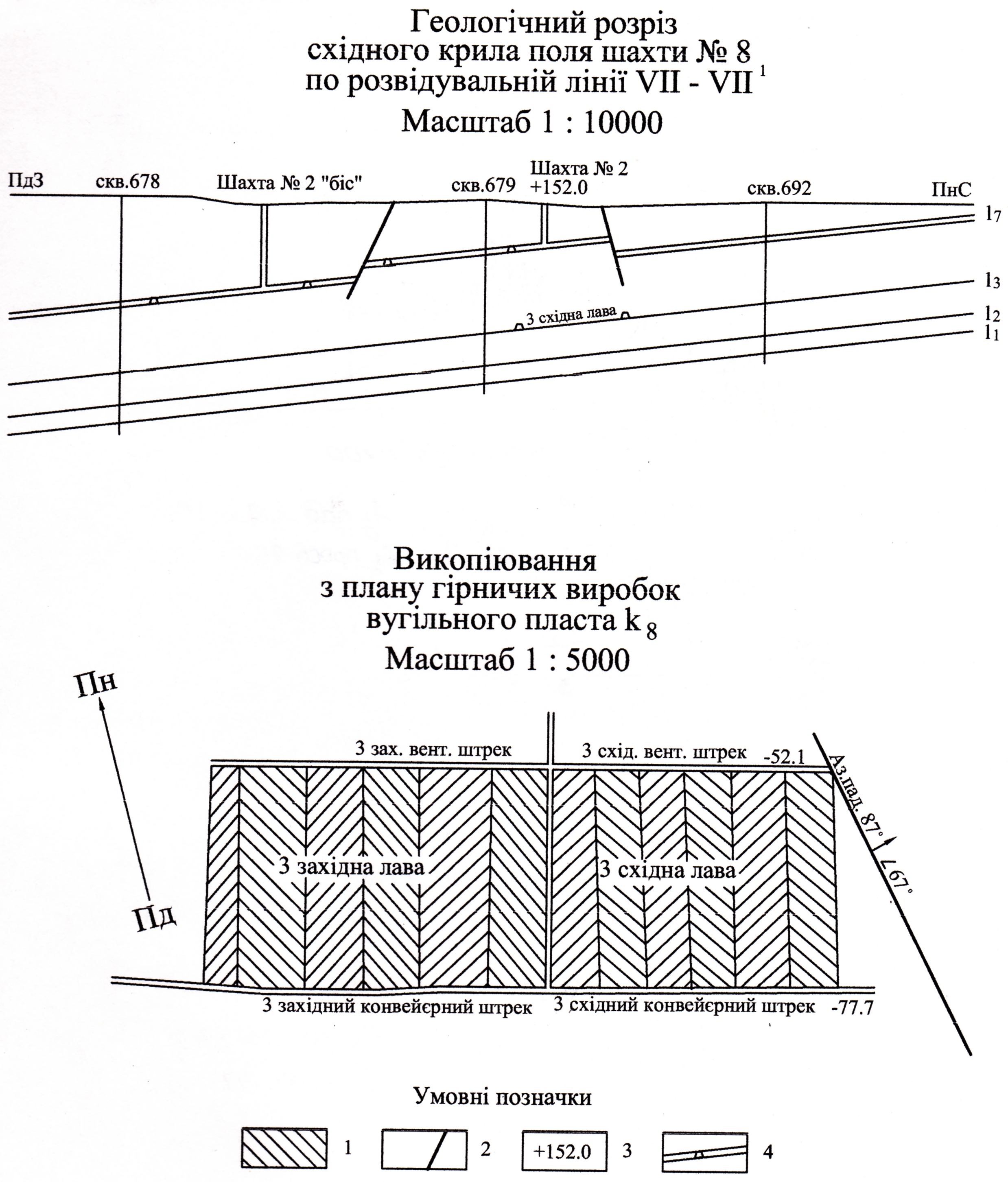

Рис. 2.8. К задаче 3:

1 – выработанное пространство; 2 – тектоническое нарушение; 3 – абсолютная отметка земной поверхности; 4 – горные выработки

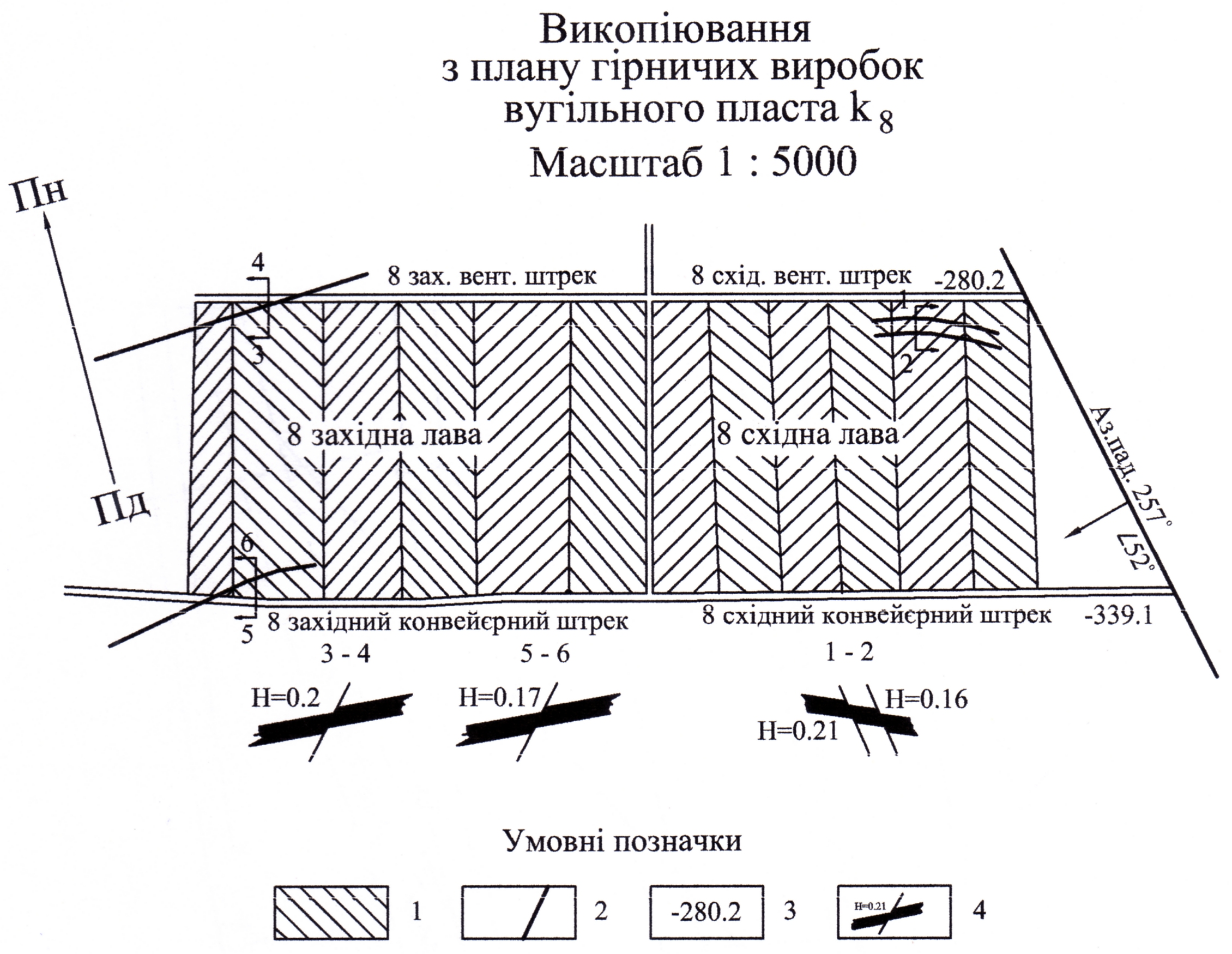

Рис. 2.9. К задаче 4:

1 – выработанное пространство; 2 – тектоническое нарушение; 3 – отметка почвы угольного пласта; 4 – расшифровка тектонического нарушения

Контрольные вопросы:

1. Какие методы поиска смещенного крыла используются на практике?

2. В чем состоит сущность стратиграфического метода поиска смещенного крыла?

3. В чем состоит сущность метода исследования следов скольжения?

4. В чем состоит сущность метода аналогий, применяемого для поиска смещенного крыла?

5. В чем состоит сущность метода сопоставления?

Лабораторная работа № 3 эксплуатационная разведка тектонических нарушений

Цель работы: Усвоение метода и приобретение практических навыков эксплуатационной разведки пликативных и дизъюнктивных нарушений угольных пластов. Данная лабораторная работа выполняется в течение 4 часов.

Используемое оборудование и материалы: методические указания к курсу, лист ватмана формата А4, карандаши и линейка.
