2. Комплектность конструкторских документов

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы принимают:

для деталей - чертеж детали;

для сборочных единиц, комплексов и комплектов - спецификацию.

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартом Единой системы конструкторской документации, записывают в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Пример построения полного комплекта конструкторских документов комплекса приведен в приложении.

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

Регламентируется номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки.

ПРИЛОЖЕНИЕ

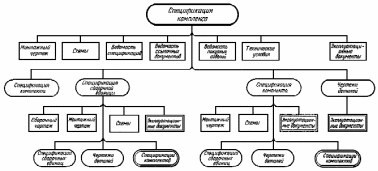

Пример построения полного комплекта конструкторских документов комплекса

1. Основной конструкторский документ изделия показан в овале.

2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта, предусмотренных в табл. 3).

3. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются.

2. Теория машин и механизмов

Понятие машина в обобщенном виде:

- машина есть устройство, создаваемое человеком для использования законов природы с целью облегчения физического и умственного труда, увеличения его производительности, облегчения путем частичной или полной замены человека в его трудовых и фазиологических функциях.

В более краткой форме понятие машина может быть также определено следующим образом:

Машина — это устройство, которое выполняет определенные действия с целью облегчения физического и умственного труда человека. Например, автомобиль является транспортной машиной, станок для обработки каких-либо заготовок — технологической машиной. Примером бытовых машин служит пылесос, стиральная машина, холодильник. Сельскохозяйственные машины (трактор, комбайн и др.) помогают человеку в уборке урожая. Компьютер для человека — информационная и вычислительная машина.

Машины, преобразующие один вид энергии в другой, называют двигателями, например, электрические, гидравлические, пневматические. Машины, преобразующие размеры, форму, свойства материала называют машинами-орудиями или рабочими машинами. К ним относят металлорежущие, деревообрабатывающие, текстильные станки, транспортные устройства и т. д. Круглошлифовальный станок выполняет полезную работу, шлифуя детали. Электродвигатели дают энергию, обеспечивающую вращение шлифовального круга, прямолинейное движение стола с деталью.

С точки зрения выполняемых машинами функций машины можно разделить на следующие классы:

а) энергетические машины;

б) рабочие машины;

в) информационные машины;

г) кибернетические машины.

Энергетической машиной называется машина, предназначенная для преобразования любого вида энергии в механическую (и наоборот). В первом случае она носит название машины - двигателя, а во втором случае машины-генератора. (например, двигатели внутреннего сгорания, турбины и т. д.

Рабочей машиной называется машина, предназначенная для преобразования материалов. Рабочие машины подразделяются на

транспортные и технологические машины.

Транспортной машиной называется рабочая машина, в которой преобразование материала состоит только в изменении положения основного перемещаемого объекта.

Технологической машиной называется рабочая машина, в которой преобразование материала состоит в изменении формы, свойства в состояния материала или обрабатываемого объекта.

Информационной машиной называется машина для получения и преобразования информации.

Энергетическая, передаточная, исполнительская, управляющая системы машин и механизмов.

Машин-двигатели – по функциональному признаку, как правило, включает составные части:

1. энергетическую;

2. передаточную;

3. исполнительную;

4. вспомогательную;

5. управляющую.

Таблица

Наименование изделия	Энергетическая часть	Передаточная часть	Исполнительная часть	Вспомогательная часть	Управляющая часть
Двигатели внутреннего сгорания	Цилиндр (камера сгорания топлива)	Поршень, ползун, крейцкопф	Коленчатый вал	Системы охлаждения, смазки и т.п.	Системы управления
Турбины	Сопловой аппарат,	лопатки	Ротор	Системы смазки и т.п.	Системы управления
Дизель-генератор	Цилиндр (камера сгорания топлива)	Поршень, ползун, коленчатый вал	Генератор	Системы охлаждения, смазки и т.п.	Системы управления
Турбогенератор	Сопловой аппарат,	Лопатки, Ротор	Генератор	Системы смазки и т.п.	Системы управления

Машина – это сочетание механизмов, осуществляющих определенные целесообразные движения для выполнения определенной работы или преобразования энергии. В конструкцию машины входит много, различных механизмов

Механизм — это устройство, система тел для преобразования одного вида движения в другой. Например: винтовой механим в тисках - преобразуется вращение рукоятки в прямолинейное движение губок, кривошипно-шатунный механизм – преобразует прямолинейное движение поршня во вращение коленчатого вала.

Основные виды механизмов:

1) Рычажный механизм, включающий рычаг, соединенный, например, с валом;

2) Фрикционный-механизм, в которых используются силы трения В целом ряде механизмов, применяемых в современной технике, используются силы трения в качестве сил, приводящих в движение звенья, или сил, тормозящих их движения. Механизмы, в которых используются силы трения, носят название фрикционных.

3) Ременные и цепные передачи Механизмы передач с гибкими звеньями Механизмы передач с гибкими звеньями широко применяются в некоторых отраслях техники. достаточно указать на передачи ременные, канатные, цепные и др

4) Зубчатые механизмы зубчатых передач с неподвижными осями Каждое колесо представляет собой круглый цилиндр, на поверхности которого расположены зубья. Два зубчатых колеса, находящихся в соприкосновении, своими зубьями образуют зубчатое зацепление.

5) Кулачковые Основные типы плоских кулачковых механизмов. Разобьем кулачковые механизмы в зависимости от движения выходного звена на следующие три вида: 1) выходное звено движется поступательно; 2) выходное звено вращается; 3) выходное звено совершает сложное движение. )
