4 Есепті-сызбалы жұмыс №3. Сызықты электр тізбегінде синусоидалы емес токты есептеу

Жұмыстын мақсаты: периодтық синусоидалы емес әсеретушіде тізбектердің есептелуін есептеп үйрену.

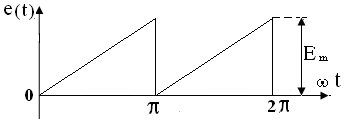

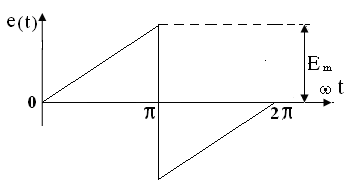

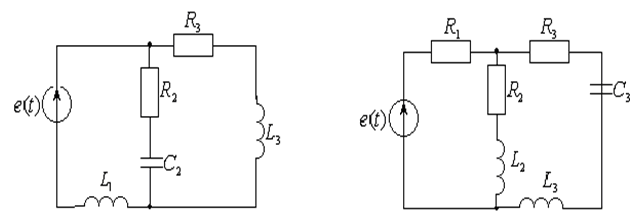

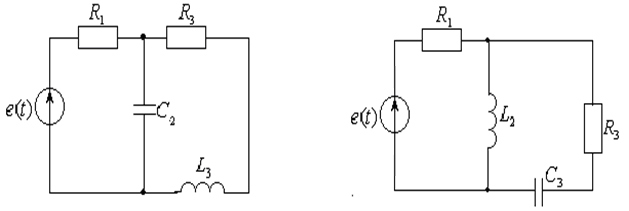

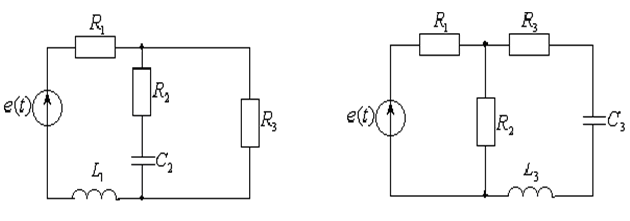

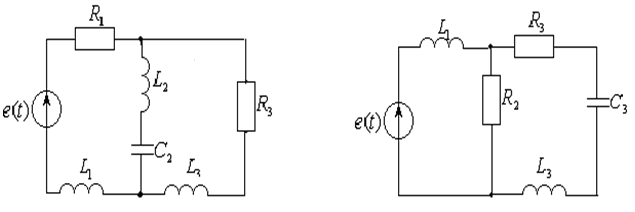

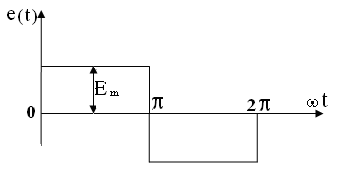

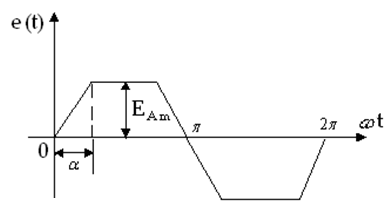

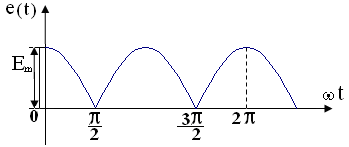

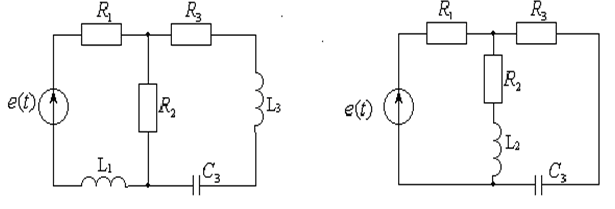

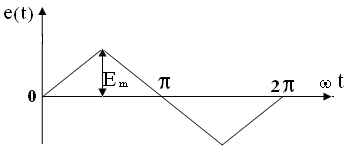

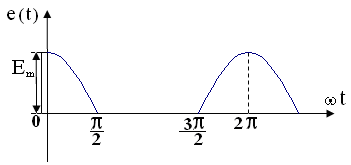

Тізбекте қорек көзі синусоидалы емес периодтық ЭҚК е(t) әсер етеді. Электр сұлбалары 4.1-4.10 суреттеріенде көрсетілген. Синусоидалы емес периодтық ЭҚК е(t) 4.11-4.19 суреттерінде көрсетілген. ЭҚК Е_m максималды мәндері, қорек көзіндегі ЭҚК жиілігі f, элементтердің мәндері 4.1-4.3 кестелерінде көрсетілген.

Келесіні орындау қажет:

1) кіріспе: периодтық гармоникалық емес әрекет етушінің пайдалану аумақтарын көрсетіңіз, синусоидалы емес қисықтарын және синусоидалы емес ЭҚК, кернеулер мен токтардың сызықты электр тізбегіндегі алгаритмді есептеулеріне мысал келтіріңіз;

2) синусоидалы емес периодтық ЭҚК гармоникалық құраушысын анықтап, үш гармониканың спектр амплитудасын тұрғызу;

3) үш гармоника бойынша электр тізбегіндегі әр тармақтың бойындағы синусоидалы емес токтардың лездік мәндерін есептеу;

4) электр тізбегіндегі әр тармақтың бойындағы синусоидалы емес токтардың әсерлік мәндерін есептеу;

5) электр тізбегінде қолданылатын активті P, реактивті Q, толық S қуаттарын және теңгеру қуатын есептеу;

6) бір токтың спектр амплитудасын және осы токтың лездік мәнінің сызбасын тұрғызу (4.3 кестені қараңыз);

7) қорытынды: алынған қорытындыларға анализ жасау: алынған синусоидалы емес токтың сызбасын ЭҚК гармоникасын салыстыру.

4.1 кесте

Түскен жылы	Тегінің бірінші әріпі
Жұп	АБВ	ГДЕ	ЖЗИ	КЛ	МН	ОПР	СТУ	ХФЦ	ЧШЩ	ЭЮЯ
Тақ	ЭЮЯ	ЧШЩ	ХФЦ	СТУ	ОПР	МН	КЛ	ЖЗИ	ГДЕ	АБВ
Сұлбаның №	4.1	4.2	4.3	4.4	4.5	4.6	4.7	4.8	4.9	4.10
ЭҚК қисығы	4.11	4.12	4.13	4.14	4.15	4.16	4.17	4.12	4.13	4.17
Em, B	45	50	40	35	30	25	20	55	40	60
f,кГц	1,5	0,8	1,2	2,0	0,6	1,6	0,5	1,5	2,0	1,5
	-	-	-	-	-	-		-	-

4.2 кесте

Түскен жылы	Сынақ кітапшасының соңғы саны
Жұп	1	2	3	4	5	6	7	8	9	0
Тақ	0	9	8	7	6	5	4	3	2	1
	50	40	60	70	100	45	50	80	100	75
	60	70	100	150	85	90	60	65	45	50
	100	60	50	40	30	80	65	50	80	40
	10	8	5	6	3,5	4	3	10	8	5
C₁, мкФ	2,0	2,5	1,5	1,2	0,8	1,6	1,5	2,0	3,0	3,5

4.3 кесте

Түскен жылы	Сынақ кітапшасының соңғы санының алдыңғы саны
Жұп	1	2	3	4	5	6	7	8	9	0
Тақ	0	9	8	7	6	5	4	3	2	1
мГн	5,0	6,0	4,0	3,5	2,5	2,0	3,0	4,5	5,0	4,0
мГн	3,0	10	3,0	4,0	2,0	10	6,0	8,0	5,0	2,5
	1,5	2,0	1,0	2,5	1,6	3,0	2,0	3,0	4,0	0,5
	1,0	0,3	0,5	0,6	0,8	1,5	2,0	1,6	2,5	2,0
Ток сызбасы	i₁	i₂	i₃	i₁	i₂	i₃	i₁	i₂	i3	i₁
