3 Есепті-сызбалы жұмыс №2. Сызықты электр тізбегін синусоидалы токта есептеу

Жұмыстын мақсаты: синусоидалы токты сызықты электр тізбегінің қалыптасқан жүйелерінде әдістерін есептеп үйрену.

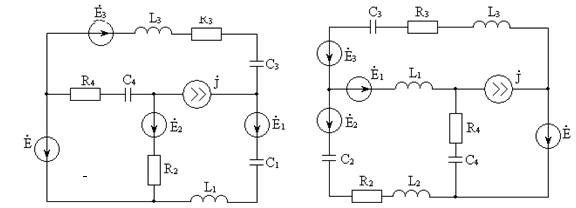

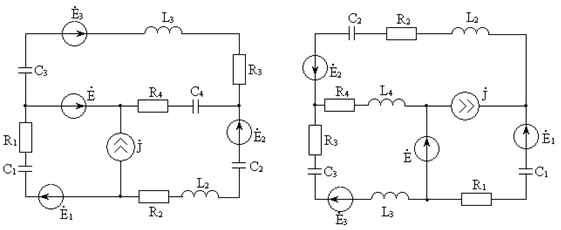

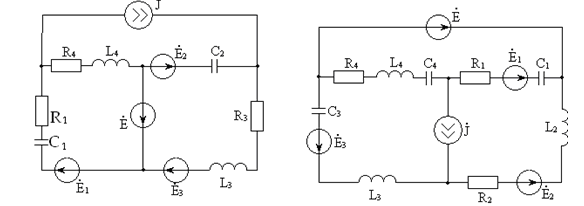

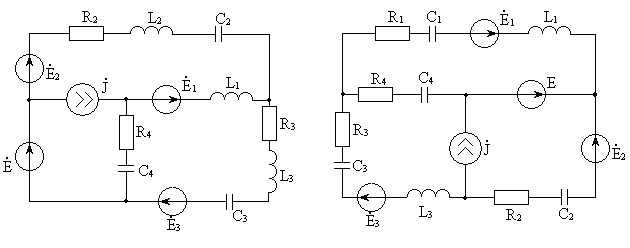

синусоидалы қорек көздері ЭҚК және синусоидалы ток әсер ететін электр тізбегі берілген (3.1-3.10 суреттерді қараңыз). ЭҚК әсерлік және қорек көзінің тогы , сол сияқты және мәндері 3.3 - кестеде келтірілген. Электр тізбегінің параметрлері 3.1-3.3 - кестелерінде келтірілген.

Келесіні орындау керек:

1) кіріспе: синусоидалы қорек көздері бар ток тізбектерін пайдалану аумақтарын, электр тізбектерін есептеу үшін пайдалынатын әдістерін көрсету;

2) Кирхгоф заңдарын дифференциалдық және символдық түрде теңдеулерін жазу;

3) контурлық токтар әдісі (КТӘ) бойынша әр тармақтың бойындағы токтардың әсерлік мәндерін анықтау;

4) түйіндік потенциалдар әдісі (ТПӘ) бойынша әр тармақтың бойындағы токтардың әсерлік мәндерін анықтау. КТӘ және ТПӘ есептелген қорытынды мәндерін бір кестеге енгізу;

5) эквивалентті генератор әдісі (ЭГӘ) бойынша кедергісіндегі токтардың комплексті әсерлік мәндерін анықтау (3.1 кестені қараңыз).

тізбектегі кешенді қуаттар балансын тексеру;

7) әр тармақтағы токтардың лездік мәндерін жазып, токтың i( ) сызбасын тұрғызу (3.1 кестені қараңыз);

8) қортынды: әртүрлі әдістермен (КТӘ, ТПӘ, ЭГӘ) есептелген электр тізбегінің әр тармағындағы тоқтардың мәндері, қуаттар балансында қандай дәлдікпен орындалғанын салыстырамыз.

3.1 кесте

Түскен жылы	Сынақ кітапшасының соңғы санының алдыңғы саны
Жұп	2	3	4	8	0	1	5	7	6	9
Тақ	8	2	0	7	6	4	3	5	9	1
	60	100	40	50	80	20	15	25	30	12
	50	45	90	40	30	25	10	20	18	6
	6	10	8	15	20	30	25	40	60	10
	120	100	80	60	40	20	10	8	15	45

Ток сызбасы	i₁	i₂	i₃	i₄	i₁	i₂	i₃	i₄	i₁	i₂

3.2 кесте

Түскен жылы	Тегінің бірінші әріпі
Жұп	А БВ	ГДЕ	ЖЗИ	КЛ	МН	ОПР	СТ У	ФХЦ	ЧШ Щ	ЭЮ Я
Тақ	КЛ	ОПР	СТУ	ФХЦ	АБВ	ГДЕ	ЖЗИ	МН	ЭЮ Я	ЧШЩ
Сұлбның №	3.1	3.2	3.3	3.4	3.5	3.6	3.7	3.8	3.9	3.10
	3	10	20	10	40	10	40	20	10	40
	5	2	30	20	16	20	10	60	20	5
	8	6	25	5	20	40	30	10	50	12
	2	16	65	25	15	100	50	40	40	18
	4	25	20	10	8	10	10	10	30	30
	10	10	15	30	15	25	40	5	60	40
	6	5	20	8	5	20	20	18	40	10
	18	10	30	20	8	50	30	10	20	30

3.3 кесте

Түскен жылы	Сынақ кітапшасының соңғы саны
Жұп	0	9	8	7	6	5	4	3	2	1
Тақ	2	5	6	1	3	4	7	8	9	0
	10	20	15	30	25	16	12	30	40	18
	20	12	18	28	30	35	40	15	8	25
	30	15	20	10	16	15	45	50	30	20
	35	20	15	25	10	18	32	40	42	35
	10	15	8	5	20	10	6	12	3	4
	30	40	25	45	-40	-60	0	35	50	70
	120	80	90	-30	-60	40	30	-10	-20	-90
	130	150	180	-45	-30	-60	-90	40	15	20
	0	20	90	-60	-45	-50	45	70	30	120
	0	0	0	0	0	0	0	0	0	0
