1.2. Виды описаний рэа

Для автоматизации требуется формализовать задачи, решаемые на различных этапах проектирования РЭА. Условно можно разделить применяемые виды описания на три группы (см. рис.1.3.): функциональное, конструкторское и технологическое.

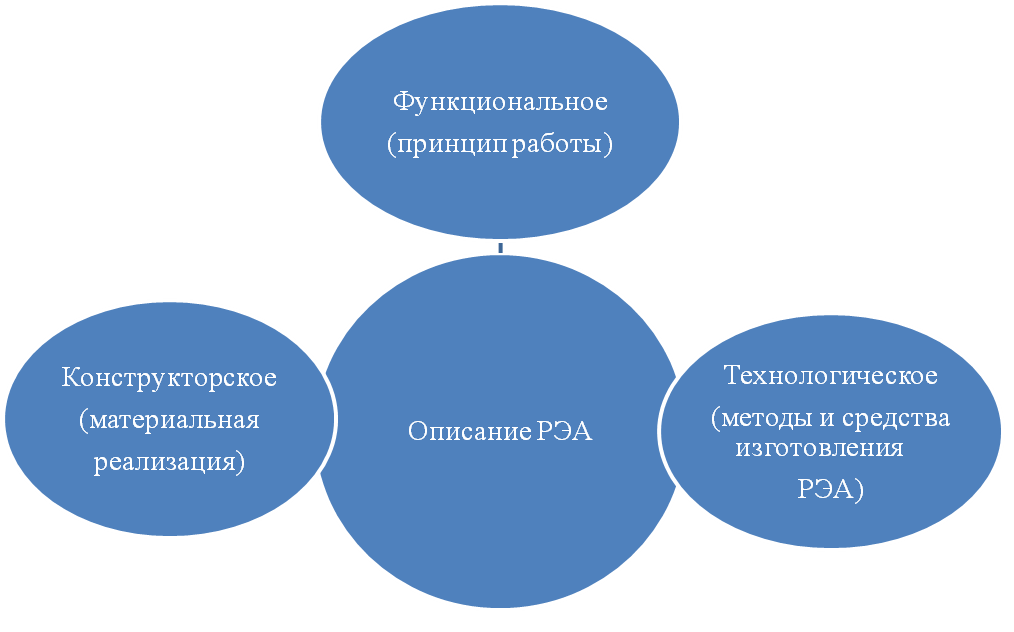

Рис. 1.3. Виды описания РЭА для формализации задач АП

В свою очередь с точки зрения последовательности выполнения проектирования в описании можно выделить ряд иерархических уровней, показанных на рис.1.4.

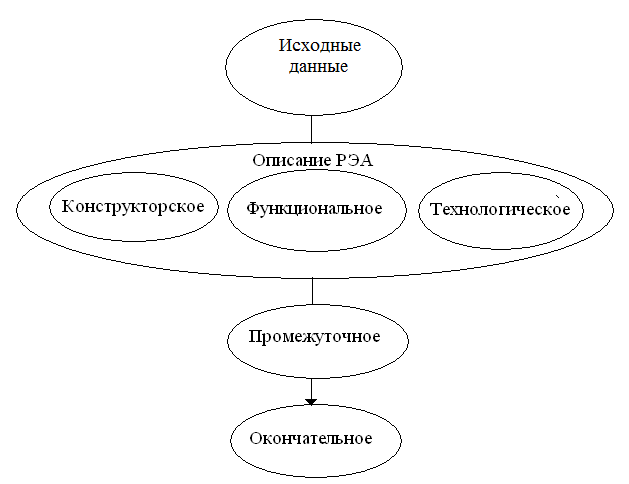

Рис. 1.4. Иерархические уровни в описании РЭА

В каждом виде описания можно выделить иерархические уровни. Так, например, в функциональном описании РЭА (рис.1.5.) различают понятия система, комплекс, устройство, узел.

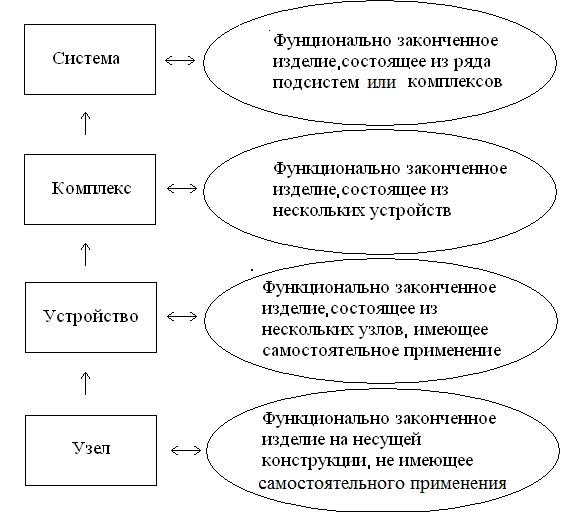

Рис. 1.5. Иерархические уровни в функциональном описании РЭА

В конструкторском описании РЭА (рис.1.6.) различают понятия шкаф, блок, модуль, ячейка

Вместе с тем, ЕСКД оперирует такими понятиями, как виды изделий. Так по ГОСТ 2.101-68 различают следующие виды изделий: комплексы, сборочные единицы, детали, комплекты.

Комплекс – две и более сборочные единицы, соединяемые на месте эксплуатации при помощи комплекта монтажных частей и (или) комплекта кабелей.

Сборочные единицы – сложные изделия, собираемые из отдельных деталей на месте производства (функциональная законченность необязательна).

Детали – изделия, не имеющие составных частей.

Комплекты – наборы изделий, необходимые при эксплуатации комплекса (например, комплект кабелей, комплект монтажных частей, комплект запасного имущества прибора – ЗИП).

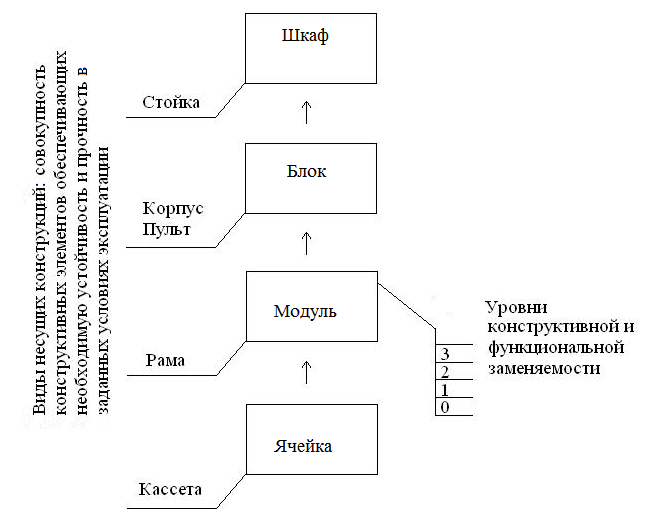

Рис. 1.6. Иерархические уровни в конструкторском описании РЭА

По ГОСТ 2.701-84, определяющий виды электрических схем, на комплексы разрабатывают общие электрические схемы (Э6). Принципиальные электрические схемы разрабатывают на отдельные устройства, которые могут и не иметь законченного функционального назначения, но собираемые на единой конструкции (плата, блок, шкаф и т.п.).

Указанные выше ГОСТ не оперируют такими понятиями, как модуль, система. Номенклатуру схем и их возможные названия определяет ГОСТ 2.701-68 (например, прибор контроля, блок соединений, устройство формирования сигналов и т.п.).

Понятие система, используется в качестве функционального описания (отражает принципы работы, физические и информационные процессы) РЭА и в целом соответствует понятию комплекс, но имеет более высокую иерархию. Система может состоять из нескольких подсистем или комплексов (например, система ПВО, состоящая из нескольких зенитно-ракетных комплексов).

В понятие «комплекс» в функциональном описании РЭА в большей степени вкладывается смысл локального расположения в пространстве, в то время как в понятие «система» – смысл принципа.

Понятие модуль, используемое в качестве конструкторского описания, отражает материальную реализацию РЭА. Иными словами модуль – это сборочная единиц, обладающая определенным уровнем функциональной и (или) конструктивной взаимозаменяемости (унификации). При этом термины рама, корпус, кассета, стойка, пульт – это понятия о несущих конструкциях.

Рассмотренные выше термины находятся в соответствии толковыми словарями русского языка. Так, например, в толковом словаре Ожегова даются следующие определения, касающиеся данных технических терминов.

Комплекс – совокупность, сочетание чего-либо (например, комплекс зданий или сооружений, агропромышленный комплекс, военно-промышленный комплекс, комплекс аппаратуры).

Система – нечто целое из отдельных взаимосвязанных частей 1) определенный порядок, 2) техническое устройство (например, самолет новой системы, т. е. смысл принципа – основная особенность).

Комплект – полный набор, состав чего-либо.

Блок – сложная деталь, часть сооружения, механизма, изделия, группа функционально объединенных частей.

Модуль – сложный самостоятельный функционально законченный инженерный узел.

Узел – часть механизма, сложное устройство из отдельных деталей.

Устройство – расположение, соотношение частей, конструкция чего-либо (например, прибор нового устройства), техническое сооружение, механизм, машина, прибор.

Прибор – приспособление, аппарат, специальное устройство для какой-либо работы.
