Лекция №1

Основные стадии проектирования. Виды описаний РЭА. Основные проектные процедуры. Классификация параметров. Иерархия уровней проектирования. Способы проектирования. Подходы, реализующие уровни проектирования. Математический аппарат моделирования.

1.1. Основные стадии проектирования

При проектировании создаются новая радиоэлектронная аппаратура (РЭА), отличающаяся от аналогов большей эффективностью.

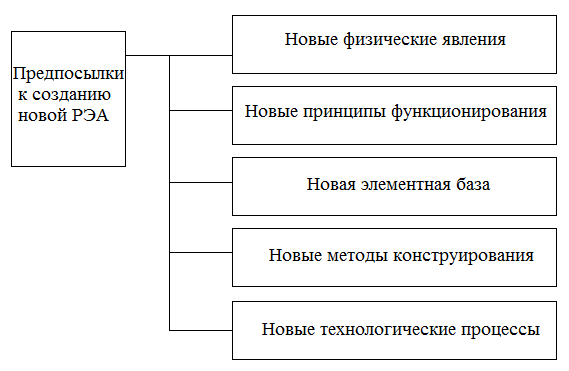

Рис. 1.1. Предпосылки к созданию новой РЭА

При проектировании создаются новые конструкции и новые технологические процессы. По степени новизны различают следующие задачи проектирования: частичная модернизация, существенная модернизация и создание новой РЭА.

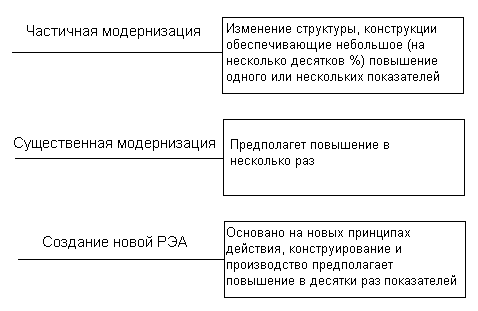

Рис.1.2. Основные задачи проектирования по степени новизны

По последовательности выполнения выделяют следующие основные стадии и этапы проектирования.

1.Техническое задание – анализ аналогов, методов достижения цели, формулировка технических требований (ТТ), разработка технического задания(ТЗ) на проектирование.

2.Предварительное проектирование (техническое предложение, аван-проект), для которого характерны элементы научного поиска, теоретические расчеты, экспериментальные исследования. Основная трудоемкость падает на поиск, расчеты, эксперименты. Обычно на данном этапе изготавливается лабораторный макет.

3. Эскизное проектирование (ЭП) – поиск эффективных конструкторских решений, проведение сложных расчетов, создание экспериментального макета, проведение натурного моделирования и испытаний на соответствие основным требованиям ТЗ.

4. Техническое проектирование (ТП) – разработка технической документации и технологических процессов, изготовление по этой документации конструктивного макета и проведение испытаний на соответствие всем требованиям ТЗ. Основная трудоемкость падает на разработку документации, изготовление и испытания.

5. Рабочий проект (РП) – доработка РЭА по результатам ТП, разработка полного комплекта конструкторской документации (КД), необходимой для изготовления и эксплуатации изделия, изготовление по КД опытного образца, проведение всех испытаний и корректировка КД для передачу в серийное производство с присвоением литеры О₁. Основная трудоемкость, как и на предыдущем этапе, падает на разработку документации, изготовление и испытания.

По содержанию задач выделяют следующие основные этапы проектирования.

1.Системотехническое проектирование. На данном этапе определяются:

1. цели проектирования,

2. исходные данные,

3. принципы построения,

4. структурная схема (функционально законченные блоки и узлы и взаимосвязи между ними),

5. частные технические задания (ЧТЗ).

2. Функциональное (схемотехническое) проектирование. На данном этапе производится:

1. выбор элементной базы

2. аппаратурная реализация составных частей (структурный и параметрический синтез схем),

3. оптимизация структуры и параметров,

4. формулировка ЧТЗ на конструирование.

3. Конструирование (техническое проектирование). На данном этапе определяется:

1. компоновка элементов и узлов,

2. решение задач теплоотвода, обеспечения электрической и механической и прочности, защиты от внешних воздействий.

4. Технологическая подготовка производства. На данном этапе производится разработка технологических процессов.
