Федеральное агентство по образованию
Дальневосточный государственный технический университет
(ДВПИ им. В.В. Куйбышева)
Физические основы электроники Методические указания к лабораторным работам
для студентов специальностей 140600 – «Электротехника, электромеханика и электротехнология»; 140604 – «Электропривод и автоматика промышленных установок»; 140608 – «Электрооборудование и автоматика транспорта».
Владивосток
2007 г.
УДК 53
ББК 32.85
Ф50
Физические основы электроники: метод. указания к лабораторным работам / сост. В.К. Усольцев. – Владивосток: Изд-во ДВГТУ, 2007. – 50 с.:ил.
Методические указания предназначены для проведения лабораторных работ по курсу «Физические основы электроники» для студентов электротехнических специальностей: 140600 – «Электротехника, электромеханика и электротехнология»; 140604 – «Электропривод и автоматика промышленных установок»; 140608 – «Электрооборудование и автоматика транспорта». Указания содержат программы лабораторных работ, методические указания к программе и варианты выполнения лабораторных работ.
ДВГТУ, изд-во
ДВГТУ, 2007
Лабораторная работа № 1
ИССЛЕДОВАНИЕ ХАРАКТЕРИСТИК ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ
ПРОГРАММА ЛАБОРАТОРНОЙ РАБОТЫ
Цель работы. Приобрести навыки практического определения основных параметров полупроводниковых приборов (ПП). Закрепить знания по принципам работы ПП.
1.1. Исследование стабилитрона
1
.1.1.
Используя моделирующий пакет программ
Electronics
Workbench,
соберите испытательную схему рис.1.1.

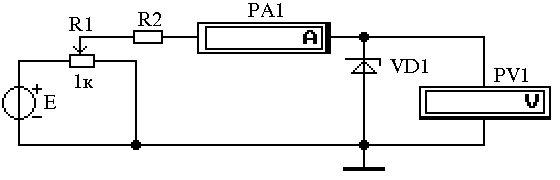

Рис.1.1. Схема исследования характеристик стабилитрона
Параметры источника постоянного напряжения и резистора R2 выбираются из удобства снятия характеристик. При снятии участков вольт - амперной характеристики (ВАХ) 1 и 3 (рис.1.3.) характеристики источника Е с резистором R2 должны быть ближе к источнику тока, а при снятии участка 2 ближе к источнику напряжения.
1.1.2. Изменяя
параметры резисторов R1,
R2
и источника Е
снимите не менее пяти точек на каждом
из участков ВАХ стабилитрона. Диапазон
измеряемых токов стабилитрона принять
равным
.
Результаты измерений сведите в табл.1.1.
Постройте ВАХ стабилитрона
.
Рассчитайте дифференциальные сопротивления стабилитрона для средней части участков 1, 2, 3 ВАХ стабилитрона (рис.1.3.).
, (1.1)
где i, i+1 – номера экспериментальных точек в порядке возрастания тока стабилитрона.
Таблица 1.1.
Вольт-амперная характеристика стабилитрона типа 1N4728
UСТ, В |
|
|
|
|
|
|
|
|
|
IСТ, мА |
|
|
|
|
|
|
|
|
|
1.2. Исследование характеристик биполярного транзистора
1.2.1. Входная
характеристика транзистора.
Соберите схему рис.1.2. Изменяя положение
движка резистора R1
снимите не менее 10 точек на входной
характеристике транзистора при UК
= 5 В. Результаты
эксперимента сведите в табл.1.2. Постройте
входную характеристику транзистора
.
Рассчитайте и
постройте зависимость входного
сопротивления транзистора от его
базового тока
.
Для расчета используйте формулы
,
,
(1.2)
где i, i+1 – номера экспериментальных точек в порядке возрастания напряжения UБЭ. Результаты расчета сведите в табл.1.3.
Рис.1.2. Схема для снятия характеристик транзистора
Таблица 1.2
Входная характеристика транзистора типа 2N2218
UБЭ, В |
|
|
|
|
|
|
|
|
|
IБ, мА |
|
|
|
|
|
|
|
|
|
Таблица 1.3
Входное сопротивление транзистора типа 2N2218
IБ, мА |
|
|
|
|
|
|
|
|
|
rВХ, Ом |
|
|
|
|
|
|
|
|
|
1.2.2. Выходные
характеристики транзистора.
При неизменном напряжении UК
измените (меняя положение движка R1)
ток базы. Регистрируйте ток базы, ток
коллектора и напряжение коллектора.
Измерения повторите для девяти значений
напряжения эмиттер – коллектор UКЭ
и пяти значений базового тока IБ.
Рекомендуемые напряжения UKЭ:
0,1; 0,3; 0,5; 0,7; 1,0; 2,0; 4,0; 6,0 и 10В. Результаты
измерений сведите в табл.1.4. Постройте
семейство выходных характеристик
при IБ
= const.
1.2.3. При
UКЭ
= 4В рассчитайте и постройте зависимости
коэффициента усиления транзистора по
току
и коллекторного сопротивления
от коллекторного тока транзистора.
Коэффициент усиления транзистора по току рассчитайте по формулам
,
, (1.3)
где i, i+1 – точки на i-той и i+1-й выходной характеристиках транзистора при UКЭ = const.
Таблица 1.4
Выходные характеристики транзистора типа 2N2218
UКЭ, В |
Ток коллектора IK, мА |
||||
IБ = 0,0 мА |
IБ = 0,1 мА |
IБ = 0,2 мА |
IБ = 0,3 мА |
IБ = 0,4 мА |
|
0,1 |
|
|
|
|
|
… |
|
|
|
|
|
10 |
|
|
|
|
|
Коллекторное сопротивление рассчитывается по формулам
,
, (1.4)
где i, i+1 – соседние точки на одной выходной характеристике при IБ = const.
Результаты расчета сведите в табл.1.5.
Таблица 1.5
Зависимость
коэффициента усиления по току
и коллекторного сопротивления rK
от тока коллектора IК
для транзистора
типа 2N2218
IK, мА |
|
|
|
|
|
|
|
|
|
rK, Ом |
|
|
|
|
