Лабораторная работа № 2
Контроль степени уплотнения грунтощебеночных и песчано-щебёночных слоёв дорожной одежды
2.1. Методика выполнения работы
Степень уплотнения песчано-гравийных и грунтощебёночных слоёв дорожной одежды можно контролировать по достигнутой плотности материала в слое.
Плотность песчано-гравийных и грунтощебёночных слоёв в полевых условиях можно определить методы замещения объёма. Для этого используют двойную воронку с диаметром основания около 25 см., мерные цилиндры вместимостью от 0,1 до 1,0 литров, воронку для засыпки песка, сухой чистый песок фракций 0,5 – 2 мм в количестве около 10 литров.
Работу выполняют в следующей последовательности. В месте проведения испытаний очищают и при необходимости подравнивают поверхность слоя. Затем осторожно, чтобы не смять рабочим инструментом края и боковые стены будущей лунки, рыхлят и тщательно выбирают материал слоя на глубину 10-15 см в объёме до 10000 см3. Материал слоя взвешивают с точностью до второго знака.
Для определения объёма лунки на ней устанавливают двойную воронку (рис.1). Требования по технике безопасности содержатся в приложении 1.

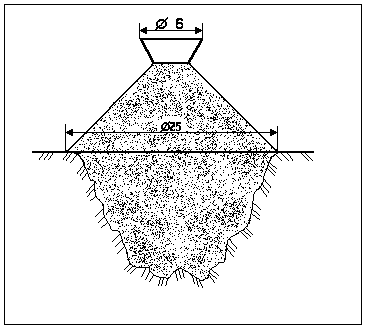

Рисунок 2.1 Схема определения объёма лунки с помощью двойной воронки
2.2. Схема оформления лабораторной работы
В лунку и двойную воронку через горловину осторожно засыпают сухой песок, объём которого измеряют мерными цилиндрами с точностью до 5 см3. Песок насыпают через обычную воронку в мерные цилиндры, не встряхивая их, Вычитая из общего объёма песка, израсходованного на заполнение лунки и двойной воронки, объём воронки, получают объём лунки. Разделив массу вынутого из лунки материала слоя на объём лунки, получают плотность материала в слое.
Полученную плотность материала в слое сравнивают с предусмотренной проектом и составляют заключение о степени уплотнения слоя. Если проектом предусмотрена плотность сухого материала в слое, то вынутый из лунки материал перед взвешиванием необходимо высушить.
Лабораторная работа выполняется бригадами студентов в натурных условиях. В качестве объектов измерений, наряду с грунтощебёночными и песчано-гравийными слоями, можно использовать крупнообломочные грунты, а также грунты всех разновидностей в мёрзлом состоянии и не мерзлые связные грунты.
Форма отчета.
Контроль степени уплотнения материала методом замещения объёма
Характеристика объёма и условия испытаний:
объём испытаний _____________________________________________;
дислокация места испытаний ___________________________________;
дата испытаний _______________________________________________;
климатические условия испытаний ______________________________;
Масса материала, вынутого из лунки:
g = __________ г;
Определение объёмов лунки
Таблица 4
бъём песка, израсходованного на заполнение лунки и двойной воронки, V, см3 |
Объём двойной воронки Vв, см3 |
Объём лунки Vл=V-Vв, см3 |
|
|
|
Фактическая плотность материала в месте испытания
V = g / Va, (1)
5. Заключение о степени уплотнения
