13.2 Задачи и их решения

Задача 13.1 В кодере системы ПАЛ создаются сигналы E'_R-Y = 0,114 и E'_B-Y = – 0,886 (отн. ед.).

Определить: 1) сигна­лы Е'_U и Е'_V на входе кодера, 2) амплитуду сигнала цветности U_mЦ и его фазу на выходе кодера.

Решение: 1) по формулам (12.1) находим:

Е'_U = 0,493 (– 0,886) = – 0,437, Е'_V = 0,877·0,114 = 0,1;

2) по формулам находим:

U_mЦ = =

tg μ = Е'_U/ Е'_V = 0,437/0,1 =4,37, отсюда μ = 77°, φ = 90°+ 77°= 167°.

На рисунке 27 показан вектор U_mЦ в строке номер n (без инверсии фазы). Из сравнения следует, что данный цвет близок к цвету желтой полосы (как в системе NTSC).

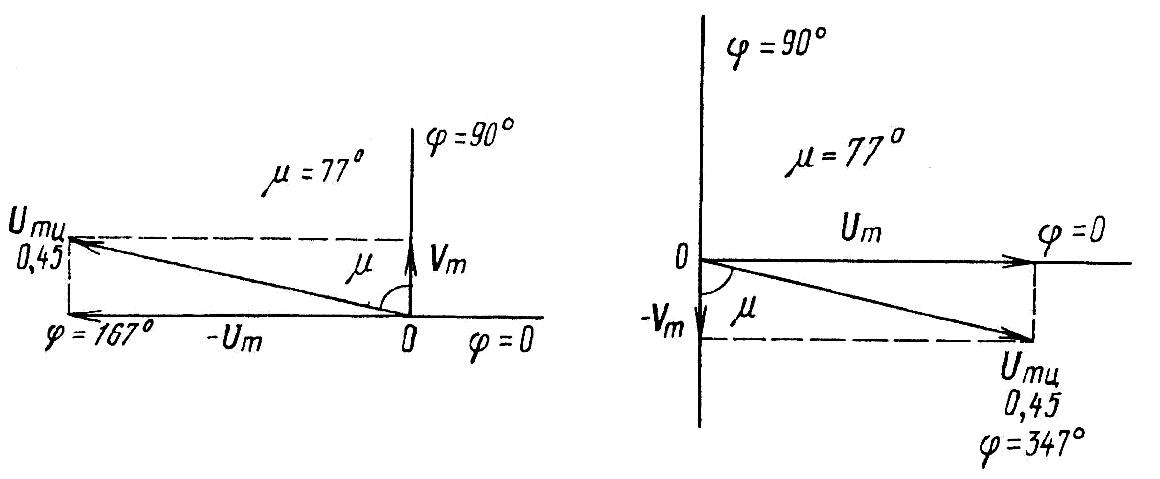

Рисунок 27. Вектор U_mЦ для желтой полосы в системах ПАЛ и NTSC

Задача 13.2 В кодере системы ПАЛ создаются сигналы E'_R-Y = – 0,114 и E'_B-Y = 0,886 (отн. ед.).

Определить: 1) сигна­лы Е'_U и Е'_V на входе кодера; 2) амплитуду сигнала цветности U_mЦ и его фазу φ на выходе кодера.

Решение: 1) по формуле (12.1) находим:

Е'_U = 0,493·0,886 = 0,437, Е'_V = 0,877 (– 0,114) = – 0,101;

2) по формулам находим:

U_mЦ = =

tg μ = Е'_U/ Е'_V = 0,437/0,101 =4,37, отсюда μ = 77°, φ = 270°+ μ = =270°+ 77°=347°.

На рисунке 28 показан вектор U_mЦ в строке номер n (без инверсии фазы). Из сравнения следует, что данный цвет близок к цвету синей полосы (как в системе NTSC)

Рисунок 28. Вектор U_mЦ для синей полосы в системах ПАЛ и NTSC

Контрольные вопросы:

1. Вследствие чего возникают фазовые ошибки?

2. Какой вид примет векторная диаграмма, если сигнал цветности на поднесущей u_Ц имеет во всех строках фазовую ошибку?

3. Какую фазовую ошибку δ имеют сиг­налы u_Ц и u*_Ц на входе декодера телевизора?

4. Приведите диаграмму коррек­ции фазовых иска­жений сигнала в си­стеме ПАЛ.

5. Приведите векторную диаграмму вектора U*_mЦи, полученного путем поворота в декодере приемника вектора (V*_mи) на 180°.

14. Синхронное детектирование в декодере

14.1 Синхронное детектирование в декодере

На рисунке 29 показана схема синхронного детектирования в теле­визоре по системе ПАЛ. На входы синхронных детекторов (СД) по­ступают сигналы 2 u_U и 2 u_V. Сигнал 2 u_U имеет фазу φ= 0°(ω₀t= 0°) и поступает на СД, детектирующий по оси (В–Y). Сигнал 2 u_V точки F' (с фазой φ = 90° (т.е. ω₀f = 270°) поступает на СД, детектирующий по оси (R–Y), для чего на него подается от генератора поднесущей (ГП) поднесущее колебание с частотой f₀ и фазой 90°. В схеме задержки СЗ исходное колебание поднесущей задерживается на 90° и с фазой 0° подается на СД, детектирующий по оси (В–Y).

При наличии фазовой ошибки δ в сигнале u_Ц, сигналы в точках D и F' схемы будут иметь амплитуды, меньшие чем при δ = 0. Это приводит к некоторому снижению насыщенности воспроизводимого цвета, но оно мало заметно.

Рисунок 29. Синхронные детекторы в декодере системы ПАЛ

Генератор поднесущей ГП декодера управляется схемой фазо­вой автоподстройки частоты ФАПЧ. Эта схема управляется сигнала­ми цветовой синхронизации u_ЦС, входящими в виде цветовой вспыш­ки в полный цветовой сигнал е_П (передается на заднем уступе строчного гасящего импульса, как в системе NTSC). На вход схемы ФАПЧ также подаются синхроимпульсы СИ. На рисунке 30 показана векторная диаграмма для сигнала цветовой синхронизации на под­несущей u_ЦС. В строках n, n+2, n+4,... вектор U_ЦC имеет фазу φ = 135°; в строках n+1, n+3,... его фаза φ = 225°, т.е. фаза сигнала u_ЦС изменяет­ся от строки к строке относительно значения 180° на ± 45°.

Рисунок 30. Вектор сигнала цветовой синхронизации u_ЦС и векторы U_mЦ и U*_mЦ в последовательных строках
