12.3 Задачи и их решения

При построении векторных диаграмм полагаем U_m= Е'_U, V_m = E'_V, V*_m = – E'_V.

Задача 12.1 Система ПАЛ. В кодере системы ПАЛ создаются сигналы E'_R-Y = – 0,701 и E'_B-Y =0,299 (в отн. ед.).

Определить: 1) сиг­налы Е'_U и Е'_V на входе кодера; 2) амплитуду сигнала цветности U_mЦ и его фазу φ на выходе кодера.

Рисунок 24. Вектор U_mЦ для голубой полосы в системах ПАЛ и NTSC

Решение: 1) по формуле (12.1) находим: Е'_U = 0,493 – 0,299 = 0,147, Е'_V = 0,877 (– 0,701) = – 0,615;

2) по формулам находим:

U_mЦ = =

φ = 270° + μ, где tg μ= Е'_U/ E'_V=0,147/0,615=0,239, откуда μ=13°; φ = 270° + 13°= 283°.

Из сравнения следует, что дан­ный цвет голубой (как в системе NTSC). На рисунке 12.3 показан вектор U_mЦ этого цвета на векторной диаграмме.

Задача 12.2 Система ПАЛ. В кодере системы ПАЛ создаются сигналы E'_R-Y = – 0,587 и E'_B-Y = – 0,587 (отн. ед). Определить: 1) сигна­лы Е'_U и Е'_V на входе кодера; 2) амплитуду сигнала цветности U_mЦ его фазу φ на выходе кодера.

Решение: 1) по формуле (12.1) находим:

Е'_U = 0,493 (– 0,587) = – 0,289, Е'_V = 0,877 (– 0,587) = – 0,515;

2) по формулам, аналогичным, находим:

U_mЦ = =

Угол φ = 270 – μ, где tg μ = E'_B-Y / E'_R-Y = Е'_U / Е'_V = 0,289/0,515 = =0,561. Отсюда μ = 29°, φ = 270°– 29° = 241°.

Из сравнения следует, что дан­ный цвет зеленый (как в системе NTSC). На рисунке 25 на векторной диаграмме показан вектор U_mЦ.

Рисунок 25. Вектор U_mЦ для зеленой полосы в системах ПАЛ

Контрольные вопросы:

1. Приведите векторную диаграмму для сигнала цветности в системе ПАЛ.

2. Какую фазу имеет вектор U_mЦ на векторной диаграмме для сигнала цветности в системе ПАЛ?

3. Для чего в телевизоре вектор V*_m поворачивается на 180°?

4. Приведите векторные суммы для амплитуд сигналов u_Ц и u*_Ц.

5. Приведите алгоритм построения векторной диаграммы для сигнала цветности.

6. Какой вид имеют модулирующие в квадратуре цветовую поднесущую передавае­мые цветоразностные видеосигналы?

7. Почему значения амплитуды U_mЦ и фазы сигнала цветности при передаче испытательного сигнала цветных полос в сис­теме ПАЛ такие же, как для системы NTSC?

8. Какие сигналы обра­зуют на выходах балансных модуляторов кодера сигналы U и V?

13. Компенсация фазовой ошибки

13.1 Компенсация фазовой ошибки, происходящая в зрительной системе наблюдателя

Если сигнал цветности на поднесущей u_Ц имеет во всех строках фазовую ошибку (например, вследствие фазовых искажений), то ве­кторная диаграмма примет вид, показанный на рисунке 26. Здесь сиг­налы u_Ц и u*_Ц на входе декодера телевизора имеют фазовую ошибку δ (повернуты против движения часовой стрелки на угол δ от осей OA и OA' соответственно и поэтому соответствующие им векторы обозна­чены U_mЦи и U*_mЦи. Длина векторов U_mЦи и U*_mЦи при этом не изменяет­ся, но их проекции на оси (В–Y) и (R–Y), т.е. их составляющие по этим осям, изменились и стали U_mи и U*_mи, V_mи и (V*_mи) вместо U_m, (V_m) и (V*_m) соответственно.

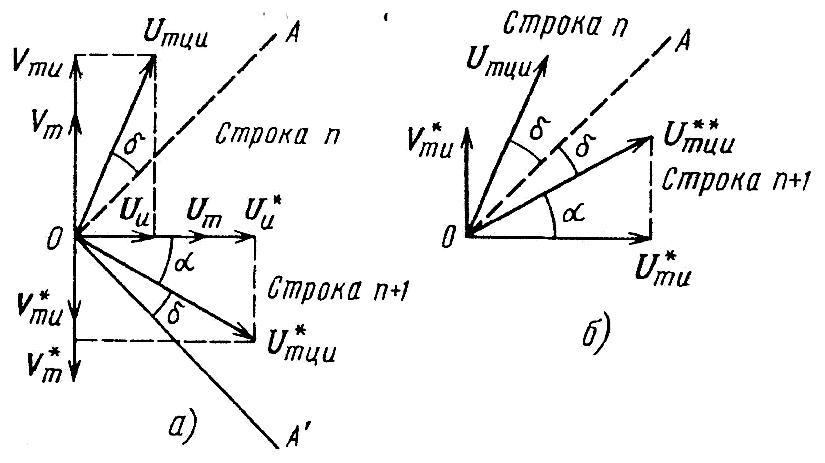

Рисунок 26. Коррек­ция фазовых иска­жений сигнала в си­стеме ПАЛ

На рисунке 26,б показан вектор U*_mЦи, полученный путем поворота в декодере приемника вектора (V*_mи) на 180°. Таким образом, вектор U_mЦи в строке n сдвинут по фазе относительно оси OA на угол +δ, а ве­ктор U**_mЦи сдвинут по фазе относительно оси OA на угол –δ. Зри­тельный аппарат наблюдателя усредняет ошибки + δ и –δ, т.е. усред­няет цветности, созданные векторами U_mЦи и U**_mЦи. При ошибке δ не более 30° это усреднение достаточно эффективно и так как смена векторов U_mЦи и U**_mЦи происходит с частотой строк (это достаточно высокая частота), то мерцание цветов при этом не наблюдается и зритель воспринимает цветность, которую создает вектор U_mЦ, совпадающий с осью OA.
