Контрольные вопросы:
1. Какие сигналы передаются в системе СЕКАМ в цветной телевизор?
2. Приведите матричную схему получения сигнала E'Y.
3. Приведите матричную схему получения сигнала E'R-Y .
4. Согласно какому уравнению создается сигнал яркости в матричной схеме?
5. Откуда берутся коэффициенты α, β, δ?
6. Что представляют собой сигналы основных цветов E'R, E'G, Е'B?
7. Каким образом формируется сигнал яркости в матричной схеме?
8. Почему сигнал E'g-у менее помехоустойчив?
12. Векторная диаграмма для сигнала цветности
12.1 Передаваемые цветоразностные видеосигналы в системе пал
Модулирующие в квадратуре цветовую поднесущую передаваемые цветоразностные видеосигналы имеют вид
U=E'u = a2E'B-Y = 0,493 E'B-Y, (12.1)
V= E'v = a1E'R-Y = 0,877 E'R-Y
где а1 и а2 такие же коэффициенты компрессии, как в системе NTSC.
Поэтому значения амплитуды UmЦ и фазы сигнала цветности при передаче испытательного сигнала цветных полос в системе ПАЛ такие же, как для системы NTSC (если не учитывать коммутацию фазы сигнала V). Сигналы U и V образуют на выходах балансных модуляторов кодера сигналы цветности на поднесущих uU и uV (суммы боковых полос) с амплитудами Um и Vm. Эти сигналы имеют одинаковые боковые полосы шириной 1,3 МГц каждая. Спектр полного цветового сигнала в системе ПАЛ показан на рисунке 22. Ширина этого спектра равна 6,0 МГц, в спектр сигнала яркости Е'Y помещены два сигнала цветности uU и uV модулированной в квадратуре (балансно) цветовой поднесущей, частота которой f0.

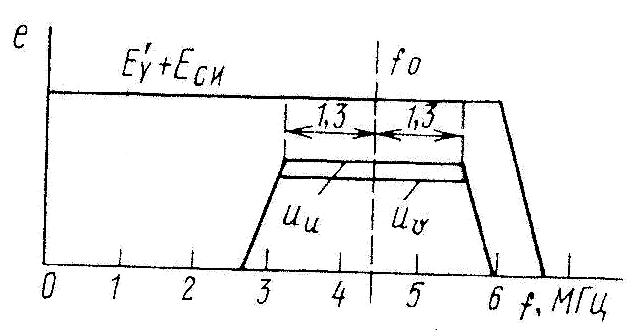

Рисунок 22. Спектр полного цветового видеосигнала в системе ПАЛ
12.2 Векторная диаграмма
На рисунке 23 показана векторная диаграмма дня сигнала цветности на поднесущей uц для системы ПАЛ. Здесь вектор UmЦ имеет фазу φ в строках с номерами n, n+2, n+4.... В строке номер п вектор UmЦ имеет составляющие по осям + (B – Y) и + (R – Y), представленные векторами Um и Vm .
В строках n+1, n+3,... фаза вектора Vm изменяется на 180°, и этот вектор переходит в вектор V*m, направленный вдоль оси – (R–Y) и вектор U*mЦ переходит в вектор U*mЦ, фаза которого (– φ). Вектор U*mЦ является зеркальным отображением (комплексно сопряженным) вектора UmЦ относительно оси + (В–У). Для мгновенных значений сигнала цветности на поднесущей имеем:
uЦ = uu + uv=Um sin ω0t + Vm cos ω0t, (12.2)
u*Ц = uu + u*v=Um sin ω0t – Vm cos ω0t.
Для амплитуд сигналов uЦ и u*Ц имеем векторные суммы:
Рисунок 23. Векторная диаграмма для сигнала цветности в системе ПАЛ
UmЦ = Um + Vm, U*тЦ = Um + V*m (12.3)
Для системы ПАЛ имеем:
UmЦ
=
.
(12.4)
tgφ= E'V/E'U. (12.5)
В телевизоре вектор V*m поворачивается на 180°, чтобы превратить его в вектор Vm и тогда вектор U*mЦ превращается в вектор UmЦ.
