§ 12.2 Променева діагностика
У сучасній медичній практиці діагностика переважної більшості патологічних процесів базується на результатах променевого дослідження. До методів променевої діагностики належать рентгенологічний, ультразвуковий, радіонуклідний, термографічний, рентгенівська комп'ютерна томографія. їх перевагами, порівняно з іншими методами клінічного дослідження, є об'єктивність та нетравматичність. Це сприяє широкому впровадженню методів променевої діагностики у клінічну практику.
Променеві методи дослідження дають змогу не тільки виявляти морфологічні порушення при різних захворюваннях, але й стежити за перебігом патологічного процесу під час лікування.
Методи променевої діагностики:
Х-променеві методи діагностики;
комп'ютерна томографія (КТ);
магнітно-резонансна томографія (МРТ) ;
ядерний магнітний резонанс - спектроскопія in vivo (ЯМР-спектроскопія in vivo);
позитронна емісійна томографія (ПЕТ) ;
радіоізотопна діагностика.
Методи ультразвукової діагностики (УЗД):
ультразвукове дослідження (сонографія);
ультразвукова доплерографія (УЗДГ);
дуплексна (подвійна) УЗДГ;
ехотомографія;
метод транскраніальноїдоплерографії (ТКД);
віртуальна сонографія в реальному масштабі часу (real-time virtual sonography – RVS).
Термографія.
Х-променева (рентгенівська) комп'ютерна томографія - ґрунтується на скануванні людського тіла Х-променямиз подальшим перетворенням енергії даного випромінювання в електричні сигнали та комп'ютерною обробкою отриманих даних. Впровадження у діагностику в 1999 р, спіральних рентгенівських томографів (СКТ) дозволило значно прискорити процес дослідження, а також збільшити роздільну здатність систем сканування. Техніка спіральної КТ вимагає постійного обертання трубки при безперервному поступальному русі стола.
Комп'ютерна томографія (КТ) є сучасним високоінформативним методом діагностики патологічних змін органів людини. За розробку теоретичних основ методу КТ і впровадження їх у практичну діяльність його авторам, американцеві Согmасk і англійцеві Нaunsfild, в 1979 році була присуджена Нобелівська премія з медицини та біології. На початковому етапі КТ була розроблена і використовувалася в неврології та нейрохірургії для виявлення порівняно великої патології (пухлини, гематоми, кісти), але стрімкий розвиток технологій дозволив вже через 5-7 років створити швидкодіючі томографи для дослідження всіх органів. На початку 90-х років фірма Siemens випустила перший спіральний томограф, який став технічним проривом у КТ - діагностиці. Помітним стимулом у розвитку комп'ютерної томографії стала поява мультидетекторної спіральної комп'ютерної томографії (МСКТ). Основною рисою МСКТ є наявність декількох різнобіжних рядів матричних детекторів безперервного спірального сканування.
Використання спеціальних режимів сканування дозволяє значно скоротити дозу опромінення та значно збільшити швидкість дослідження, при цьому зростає роздільна здатність томографа (мінімальна товщина зрізу становить 0,5 мм). Роздільна здатність спіральних томографів останнього покоління дозволяє одержувати зображення серця і коронарних артерій без артефактів.
Принципом роботи комп'ютерного томографа в загальному є безперервне пошарове сканування обстежуваного пацієнта. Цей метод грунтується на техніці послідовного просвічування тонким Х-променем об'єкта дослідження (голови, шиї, гортані, грудної порожнини, черевної порожнини, органів таза, відділів хребта, суглобів тощо) та математичному відновленні двовимірного зображення отриманого "зрізу" на екрані дисплея.
Для одержання якісних зображень при дослідженні судинних структур, серця, а також для проведення диференційної діагностики в КТ проводяться дослідження з внутрішньовенним контрастним посиленням. Контрастні препарати для КТ - це сполуки йоду, найбезпечнішими з яких є неіонні контрастні речовини.
Діагностичні можливості:
КТ черепа і головного мозку;
КТ головного мозку з контрастуванням;
КТ орбіт, придаткових пазух носа, гортані;
КТ органів грудної клітки;
КТ ангіопульмонографія;
КТ органів черевної порожнини;
КТ органів живота з контрастуванням (в тому числі дослідження ниркових артерій, аорти і її гілок);
КТ хребта;
КТ кісток таза і кінцівок;
КТ коронарних артерій;
КТ шунтографія, вентрикулографія, аортографія;
КТ інтра- і екстракраніальних артерій;
КТ ангіографія нижніх кінцівок.
П
риклади
діагностичного зображення наведено на
рис. 4.1, 4.2.
Рисунок 4.1 КТ- X-променями: а.в –приклад діагностичного зображення, б.г – розрахунок поперечного перерізу за серією томограм
Спіральна КТ (ангіографія) - останнє досягнення рентгенівської комп'ютерної томографії. На відміну від звичайної КТ, дослідження проводиться в момент швидкого внутрішньовенного введення 100 мл водорозчинної неіонної контрастної речовини. На відміну від звичайної ангіографії, контрастна речовина вводиться в ліктьову вену, без складних хірургічних маніпуляцій, пов'язаних із проведенням внутрішньосудинного катетера до досліджуваного органа. Це дозволяє проводити
дослідження в амбулаторних умовах протягом 40 - 50 хвилин, без ризику виникнення ускладнень внаслідок хірургічних маніпуляцій. Різко зменшується променеве навантаження на пацієнта, значно знижується вартість дослідження.
Рисунок 4.2

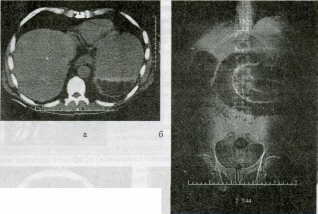

КТ- X-променями: а-КТ зображення площини між печінкою та шлунком. б- проекційне зображення КТ сканерів
Спіральна КТ (ангіографія) повністю заміняє звичайну ангіографію і значно перевершує за точністю ультразвукову діагностику при дослідженні великих судин - аорти та її гілок, легеневої артерії, верхньої і нижньої порожнистих вен. Ця технологія дозволяє одержувати важливу додаткову інформацію про стан внутрішніх органів при наявності в них патологічних утворень .
Магнітно-резонансна томографія
Магнітно-резонансна томографія (ядерно-магнітна резонансна
томографія, МРТ, ЯМРТ, NМR, МRІ) - інформативний, безпечний, неінвазивний метод діагностики, що дозволяє отримати з високою роздільною здатністю зображення (індуковані сигналом ядерно-магнітного резонансу) органів і систем, судинних структур у різних площинах, з використанням тривимірних реконструкцій. Принциповою відмінністю МРТ від КТ є те, що при МРТ вимірюється намагніченість ядер певного типу, що знаходяться у виділеному елементі об'єму, тоді як при КТ вимірюється коефіцієнт поглинання Х-променів різними біологічними тканинами. Клінічне застосування методу МРТ - вивчення просторового розподілу ядер водню, фосфору і деяких інших елементів в організмі людини. Основною величиною, що реєструється при МР дослідженнях, є відповідь магнітних ядер на дію змінного магнітного поля, яка залежить від щільності ядер та інших параметрів, специфічних для кожної ділянки тіла.
Магнітно-резонансна томографія (рис. 4.3, 4.4)- нерентгенологічний метод дослідження внутрішніх органів і тканин людини. Тут не використовуються Х-промені, що робить метод безпечним.
Діагностичні можливості магнітно-резонансної томографії:
МР-томографіяголовного мозку;
МР-томографія хребта і спинного мозку;
МР-томографія суглобів;
МР-томографія серця та його ділянки;
МР-томографіяорганів черевної порожнини та її простору;
МР-томографіяорганів малого таза (гінекологія, урологія);
МР-томографіяорбіт;
МР-томографіяпридаткових пазух носа;
МР-томографія (ангіографія) судин: головного мозку, сонних і хребтових артерій, грудної і черевної аорти, ниркових артерій, артерій нижніх кінцівок;
М
Р-томографіявенографія (флебографія) головного мозку і нижньої статевої вени.
Рисунок
4.3 Магнітно-резонансний томограф
APERTO.HITACHI
Medical
Systems.
Рисунок 4.4 Магнітно-резонансна система Aperto 0,4 T
Магнітно-резонансна томографія краще візуалізує деякі структури
головного і спинного мозку, а також інші нервові структури. У зв'язку з цим її частіше використовують для діагностики ушкоджень, пухлинних утворень нервової системи, а також в онкології, коли необхідно визначити наявність і поширеність пухлинного процесу. Список захворювань, які можна визначити за допомогою МРТ, значний: запальні, дистрофічні та пухлинні ураження судин і серця, органів грудної і черевної порожнин, ураження лімфатичних вузлів, паразитарні процеси та інші патології (рис. 4.5- 4.8).
Технологія проведення МРТ досить складна — використовується ефект резонансного поглинання атомами електромагнітних хвиль. Людину поміщають у магнітне поле, яке створює апарат. Молекули в організмі при цьому розвертаються відповідно до напрямку магнітного поля. Після цього радіохвилею проводять сканування. Зміна стану молекул фіксується на спеціальній матриці і передається в комп'ютер, де здійснюється обробка отриманих даних. На відміну від комп'ютерної томографії, МРТ дозволяє одержати зображення патологічного процесу в різних площинах.
а б
Рисунок 4.5 Магнітно-резонансна томографія: а - МР серця: зворотний клапан, б - послаблення серцевої функції через дисфункціюклапана аорти
а б
Рисунок. 4.6. Приклади діагностичного зображення: а — МР серця: акінез стінок,
б - анімаційний кліп та контрастне зображення.
а б
Рисунок 4.7. МР скелетно-м'язових тканин: а - розрив передньої хрестоподібної зв'язки,
б- МР грудної клітини
Рисунок 4.8.. Магнітно-резонансна гомографія. Приклади діагностичного зображення. Аневризма
Магнітно-резонансний
томограф (рис. 4.9)
за своїм зовнішнім виглядом схожий
на
комп'ютерний. Дослідження
проходить так само, як і комп'ютерна
томографія.
Стіл
поступово просувається
вздовж
сканера.
М
РТ
потребує
більше
часу,
ніж
КТ, і зазвичай займає не
менше
1 години.
Рисунок 4.9 Магніто-резонансний томограф AIRIS Mate.HITACHI Medical Systems
До недоліків МРТ слід віднести досить високу (не тільки в Україні, але й у всьому світі) вартість дослідження, а також неможливість його проведення при наявності у пацієнта феромагнітних імплантатів (штучних суглобів, пристроїв керування ритмом серця, дефібриляторів, ортопедичних конструкцій, що утримують кістки тощо).
Ядерний магнітний резонанс - спектроскопія in vivo(ЯМР-спектроскопія in vivo).
ЯМР дозволяє досліджувати складні об'єкти, структуру біомолекул та їх функції в організмі на рівні клітин.
Отримана in vivo біохімічна інформація характеризує рівень енергозабезпечення клітин й особливості метаболізму на виділеній ділянці довільної біологічної тканини, дозволяє отримувати досить цінні відомості (додаткові дані МРТ-досліджень) про наявність та тип пухлини, ступінь її злоякісності та цілісності органів і систем.
Іn vivo (у перекладі з латинської - у живому чи на живому) означає, що подія відбувається всередині організму. В науці і in vivo означає експерименти, що проводяться на живих тканинах і цілих організмах або всередині них. Прикладами експериментів in vivo є досліди на лабораторних тваринах чи клінічні випробування. Такі дослідження значно наближають експериментатора до предмета дослідження.
Особливо
значимою є інформація
про метаболічні процеси, отримана в
результаті
динамічного
дослідження
пацієнтів з онкологічною патологією.
Вона сприяє поетапній
оцінці ефективності лікування, підбору
дози препарату та
опромінення,
фіксуючи
миттєві або віддалені реакції на
проведену
терапію. ЯМР в основному використовують
для дослідження пацієнтів з пухлинами
головного
мозку
(рис.
4.10).
Рисунок 4.10 . Магнітно-резонансний томограф AIRIS II. HITACHI Medical Systems
Позитронна емісійна томографія (ПЕТ)
Позитронна (двофотонна) емісійна томографія (ПЕТ) використовує в якості РФП ультракороткоживучі радіонукліди, які отримують на циклотронах. Ці радіонукліди випромінюють позитрони, при анігіляції яких народжується пара гамма-квантів, що розлітається під кутом 180° і сприймається детекторами, розташованими навколо пацієнта.
ПЕТ є ефективним методом клінічних досліджень пацієнтів виключно з онкологічною патологією. ПЕТ дозволяє отримувати унікальну інформацію про метаболічну активність пухлин та її зміни внаслідок терапії, що проводиться. За швидкістю та інтенсивністю накопичення метаболітів, відмічених ізотопами, або спеціалізованих лікувальних препаратів, можна судити про біологічні особливості тканини пухлин, порівняно з інтактною тканиною, а також, що особливо актуально для онкологів - оцінювати ефективність лікування та прогнозувати подальший перебіг процесу. Дослідження ПЕТ зазвичай проводяться у науково-дослідних центрах і мають високу вартість.
Однофотонна емісійна комп'ютерна томографія (ОФЕКТ) застосовує радіонукліди, що випромінюють один гамма-квант на один радіоактивний розпад, та рухомі детектори, що рухаються навколо досліджуваного об'єкта і формують пошарове зображення ділянок накопичення РФП. За допомогою ОФЕКТ можна сфокусувати увагу на змінах у певній ділянці тіла, отримати об'ємне зображення досліджуваного органа, знизити паразитний вплив фонового випромінювання від навколишніх структур.
Радіоізотопна діагностика (РД)
РД - це метод розпізнавання патологічних змін в організмі людини за допомогою радіоактивних сполук, який ґрунтується на реєстрації та вимірюванні випромінювання від введених в організм препаратів. З їх допомогою вивчають роботу органів і систем, швидкість руху крові, обміну речовин тощо.
В РД використовують два способи:
хворому вводять радіо фармацевтичний препарат із подальшим дослідженням його руху або його концентрації в органах та тканинах;
в пробірку з досліджуваною кров'ю додають мічені речовини, оцінюючи їх взаємодію. Це так званий скринінг-тест для раннього виявлення різних захворювань у необмеженого контингенту пацієнтів.
Показаннями до радіоізотопного дослідження є захворювання залоз внутрішньої секреції, органів травлення, а також кісткової, серцево-судинної, кровотворної систем, головного та спинного мозку, легень, органів виділення, лімфатичного апарату. Його проводять не тільки при підозрі на якусь патологію, але й при відомому захворюванні для уточнення ступеня ураження та оцінки ефективності лікування. Протипоказань для радіоізотопного дослідження немає, існують лише деякі обмеження. Велике значення має порівняння радіоізотопних, рентгенологічних та ультразвукових даних .
Розрізняють шість основних методів радіоізотопної діагностики:
1.Клінічна радіометрія.
2.Радіографія.
3.Радіометрія всього тіла.
4.Сканування та сцинтиграфія.
5.Визначення радіоактивності біологічних проб.
6.Радіоізотопне дослідження біологічних проб у пробірці.
