Содержание работы
1. Добиться резонанса напряжения, изменяя следующие параметры:
а) угловую частоту;
б) конденсатор;
в) катушку индуктивности.
2. Показать зависимость резонансных кривых тока и напряжения от изменяемых параметров.
3. По результатам п.1 для каждого из изменяемых параметров построить векторные диаграммы для трех режимов:
а) до резонанса;
б) при резонансе;
в) после резонанса.
4. На основании проведенного опыта сделать выводы.
Указания по выполнению работы
Для исследования последовательного соединения R, L, C элементов соберем схему, представленную на рисунке 6.5
Рисунок 6.5 Схема соединения резистора, катушки индуктивности и конденсатора
Для снятия зависимостей напряжение оставляем постоянным. Результаты, в зависимости от изменяемых параметров, заносят в таблицы 6.1, 6.2, 6.3.
Таблица 6.1- Результаты измерений
С, мкФ |
. . . |
. . . |
Срез |
. . . |
. . . |
U, В |
|
|
|
|
|
I, А |
|
|
|
|
|
Uк, В |
|
|
|
|
|
Uс, В |
|
|
|
|
|
Ur |
|
|
|
|
|
Р, Вт |
|
|
|
|
|
Таблица 6.2- Результаты измерений
w, мкФ |
. . . |
. . . |
wрез |
. . . |
. . . |
U, В |
|
|
|
|
|
I, А |
|
|
|
|
|
Uк, В |
|
|
|
|
|
Uс, В |
|
|
|
|
|
Ur |
|
|
|
|
|
Р, Вт |
|
|
|
|
|
Таблица 6.3- Результаты измерений
L, мкФ |
. . . |
. . . |
Lрез |
. . . |
. . . |
U, В |
|
|
|
|
|
I, А |
|
|
|
|
|
Uк, В |
|
|
|
|
|
Uс, В |
|
|
|
|
|
Ur |
|
|
|
|
|
Р, Вт |
|
|
|
|
|
Ход работы в EWB:
Выбираем из ряда пиктограмм нужные нам элементы, соединяем между собой и выставляем их номиналы (см. лаб. № 1, 2).

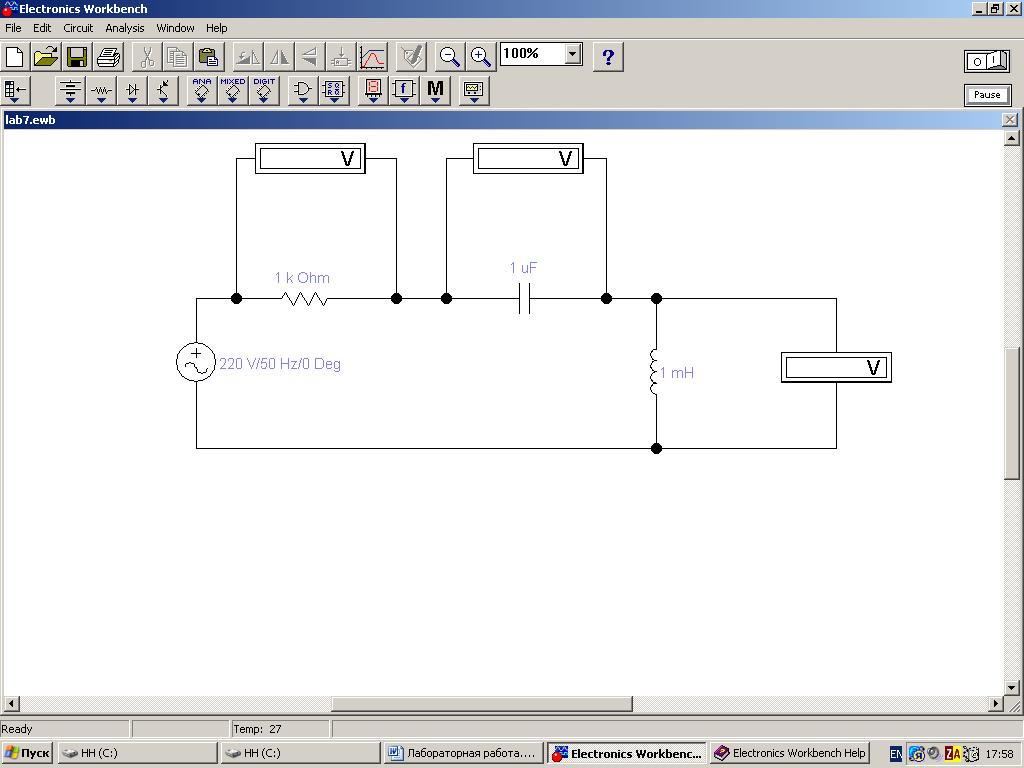

Виртуальная модель электрической схемы для исследования последовательного соединения R, L, C – элементов имеет следующий вид (рис. 6.6).
Рисунок 6.6
