Содержание работы
1. Измерить напряжение и токи в трехфазной нагрузке, фазы которой соединены в треугольник:
- при активной симметричной нагрузке;
- при активной несимметричной нагрузке;
- при активно-индуктивно-емкостной несимметричной нагрузке.
2. По результатам опытов определить сопротивление фаз нагрузки и фазовременные сдвиги.
3. Построить векторные диаграммы токов и напряжений для каждого режима.
Указания по выполнению работы

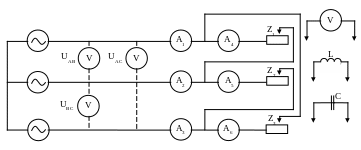

Опытное исследование трехфазной нагрузки, соединенной в треугольник, проводят по схеме, показанной на рисунке 9.4.
Рисунок 9.4 Схема исследования трехфазной нагрузки, соединенной в треугольник
Результаты измерений заносят в таблицу 9.1.
Ход работы в EWB:
1) Выбираем из ряда пиктограмм нужные нам элементы, соединяем между собой и выставляем их номиналы (см. лаб. № 1, 2).
2) Двойным нажатием левой кнопки мыши заходим в настройки каждого из трех источников переменного напряжения и выставляем напряжение (Voltage) 220В и частоту (Frequency) 50 Гц и угол (Phase) 00, 1200 и 2400 соответственно.

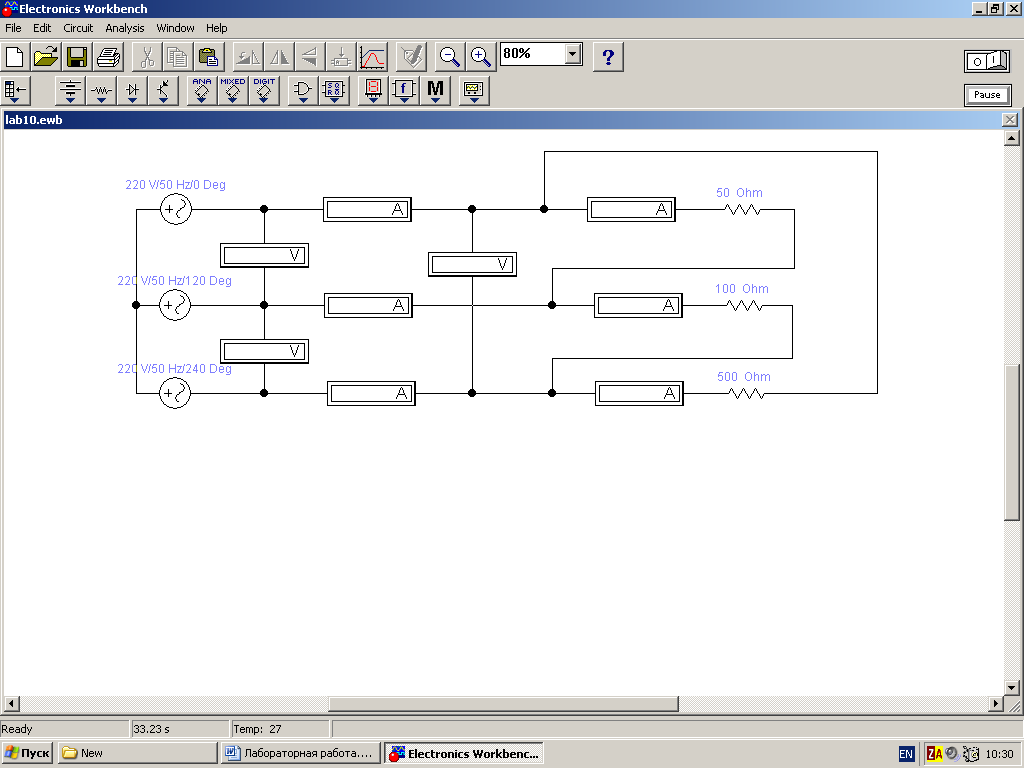

Рисунок 9.5
Векторные диаграммы токов и напряжений строят по полученным значениям для каждого режима.
Контрольные вопросы
Какова зависимость между линейными и фазными токами трехфазной нагрузки, соединенной в треугольник?
Может ли действующее значение линейного тока быть меньше действующего значения фазного тока? При каком режиме это возможно?
Как отразится изменение величины (характера) сопротивления одной из фаз нагрузки на электрическом состоянии двух других фаз?
Как изменятся токи, если фазы нагрузки с треугольника переключить на звезду при неизменном напряжении сети?
Чем определяется угол сдвига фаз между фазным напряжением и током? Оказывает ли он влияние на линейные и фазные токи?
Как определяют фазные и линейные токи трехфазной нагрузки по заданным сопротивлению и напряжению?
Изобразить векторную диаграмму напряжений и токов при емкостном характере нагрузки во всех фазах.
Как провести расчет токов в нагрузке при обрыве одного из линейных проводов?
Как измерить активную мощность трехфазной нагрузки одним ваттметром?
10. Как рассчитать активную мощность трехфазной нагрузки при симметричном и несимметричном её характере?
Таблица 9.1 – Результаты исследования нагрузки при соединении фаз в треугольник
Нагрузка |
Измерено |
Вычислено |
||||||||||||||||||
Напряжение, В |
Ток, А |
Сопротивление фаз, Ом |
Фазовременный сдвиг, град |
Соотношение Iл/Iф |
||||||||||||||||
линейное |
фазное |
Ia |
Ib |
Ic |
zA |
zB |
zC |
φA |
φB |
φC |
|
|
|
|
||||||
Uab |
Ubc |
Uca |
Ua |
Ub |
Uc |
А1 |
А2 |
А3 |
|
|||||||||||
V |
V |
V |
V |
V |
V |
|
|
|
|
|||||||||||
R1=R2=R3
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R1≠R2≠R3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R1≠xL≠xC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
