Содержание работы
1. Добиться резонанса токов, изменяя следующие параметры:
а) угловой частоты;
б) конденсатора;
в) катушки индуктивности;
г) резистора.
2. По полученным данным п.1 записывать зависимость резонансных кривых тока от изменяемых параметров.
3. Построить векторную диаграмму токов и напряжения
а) до резонанса;
б) при резонансе;
в) после резонанса.
4. На основании проведенного опыта сделать и написать выводы.
Указания по выполнению работы

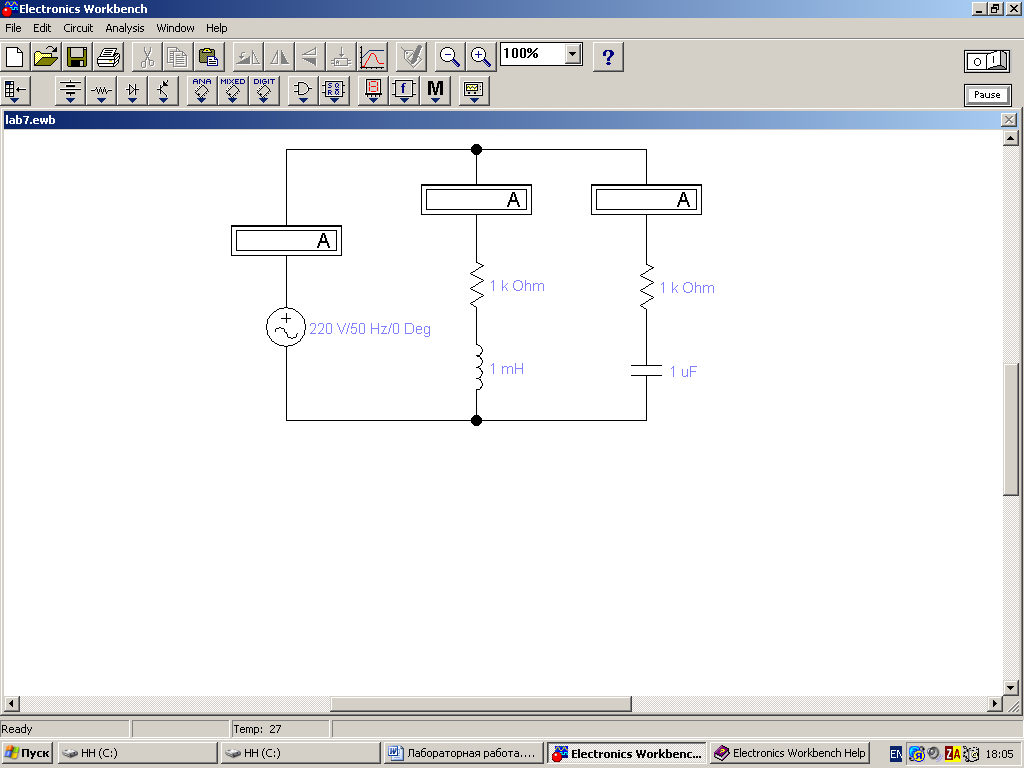

В рабочем окне программы моделируем схему, согласно рисунку 7.8.
Рисунок 7.8
Ход работы в EWB:
Выбираем из ряда пиктограмм нужные нам элементы, соединяем между собой и выставляем их номиналы (см. лаб. № 1, 2).
На рисунке 7.9 Составлена виртуальная модель для анализа цепи,
содержащей параллельное соединение R, L, C-элементов.
Рисунок 7.9
Результаты измерений записывают в таблицы 7.1, 7.2, 7.3, 7.4.
Таблица 7.1 – Результаты измерений параметров конденсатора
С, мкФ |
0 |
… |
… |
Срез |
|
|
U, В |
|
|
|
|
|
|
I, А |
|
|
|
|
|
|
Ik |
|
|
|
|
|
|
IC |
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
Таблица 7.2 – Результаты измерений параметров угловой частоты
ω, |
0 |
… |
… |
ωрез |
|
|
U, В |
|
|
|
|
|
|
I, А |
|
|
|
|
|
|
Ik |
|
|
|
|
|
|
IC |
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
Таблица 7.3 – Результаты измерений параметров резистора
R, Ом |
0 |
… |
… |
Rрез |
|
|
U, В |
|
|
|
|
|
|
I, А |
|
|
|
|
|
|
Ik |
|
|
|
|
|
|
IC |
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
Таблица 7.4 – Результаты измерений параметров катушки индуктивности
L, Гн |
0 |
… |
… |
Lрез |
|
|
U, В |
|
|
|
|
|
|
I, А |
|
|
|
|
|
|
Ik |
|
|
|
|
|
|
IC |
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
Контрольные вопросы
1. Как определить активную, реактивную и полную проводимости ветви, состоящей из последовательного соединения R, L, C-элементов?
2. Как определить активную, реактивную и полную проводимости цепи, состоящей из параллельного соединения двух ветвей, в одной из которых последовательно включены R, L-элементы, а в другой R, C-элементы?
3. Постройте векторную диаграмму токов для параллельного соединения резистора, реальной катушки индуктивности и конденсатора.
4. Как рассчитать ток в неразветвленной цепи, если известны напряжение на ее зажимах и сопротивление ветвей?
5. Почему ток в неразветвленной части цепи нельзя определить алгебраическим суммированием токов в ветвях?
6. Какой режим цепи называют резонансом токов? Чем он характеризуется?
7. В каких цепях возможен резонанс токов?
8. Как определить по показаниям приборов наступление резонанса токов?
9. Приведите примеры использования резонанса токов?
10. Чем отличаются в отношении тока резонансы напряжения и тока?
