13.8 Микросхема к561ие10

Микросхема содержит два независимых четырехразрядных двоичных счетчика с параллельным выходом. Для повышения быстродействия в ИС применен параллельный перенос во все разряды. Подача счетных импульсов может производиться либо в положительной полярности (высоким уровнем) на вход С, либо в отрицательной полярности (низким уровнем) на вход V. В первом случае разрешение счета устанавливается высоким уровнем на входе V, а во втором случае - низким уровнем на входе С.

Структурная схема и условное обозначение счетчиков типа ИЕ10 приведены на рисунке 13.8.

При построении многоразрядных счетчиков с числом разрядов более четырех соединение между собой ИС ИЕ10 может производиться с последовательным или параллельным формированием переноса. В первом случае на входе (вывод 1 или 9) следующего каскада счетчика подается высокий уровень с выхода Q4 (выводы 6 или 14) предыдущего каскада.

Рисунок 13.8 – Микросхема К561ИЕ10

13.9 Микросхема к561ие16

Микросхема содержат четырнадцатиразрядный асинхронный счетчик с последовательным переносом. Сброс счетчика в нуль осуществляется импульсом положительной полярности длительностью не менее 550 нс. по входу R. Содержимое счетчика увеличивается по отрицательному перепаду (срезу) им­пульса по входу С. Максимальная частота входных импульсов при Uн.п.=10 В достигает 4 МГц. Устройство имеет выходы от 1,4...14 разрядов. Условное обо­значение ИС приведено на рисунке 13.9.

Рисунок 13.9 – Микросхема К561ИЕ16

13.10 Микросхема к561ир9

Микросхема содержит четырехразрядный последовательно-параллельные регистры сдвига. Условное обозначение и цоколевка - приведены на рисунке 13.10. Регистр сдвига типа ИР9 содержит два последовательных входа J и К. Если их соединить вместе, то получим простой D-вход. Высокий уровень на входе P/S (переключатель “параллельный режим ввода - последовательный режим ввода”) определяет режим параллельного ввода информации с входов D0...D3. Парал­лельная запись осуществляется асинхронно. Если на входе P/S установлен низ­кий уровень, то установлен режим последовательного ввода с входов J и К и сдвига информации по фронту (положительному перепаду) синхроимпульсов на входе С. Установка всех триггеров регистра в нулевое состояние осуществля­ется асинхронно высоким уровнем на входе R. С помощью входа Т/С можно ус­танавливать на выходах Q0...Q3 прямой код (высокий уровень на входе Т/С) или дополнительный код (низкий уровень на входе Т/С).

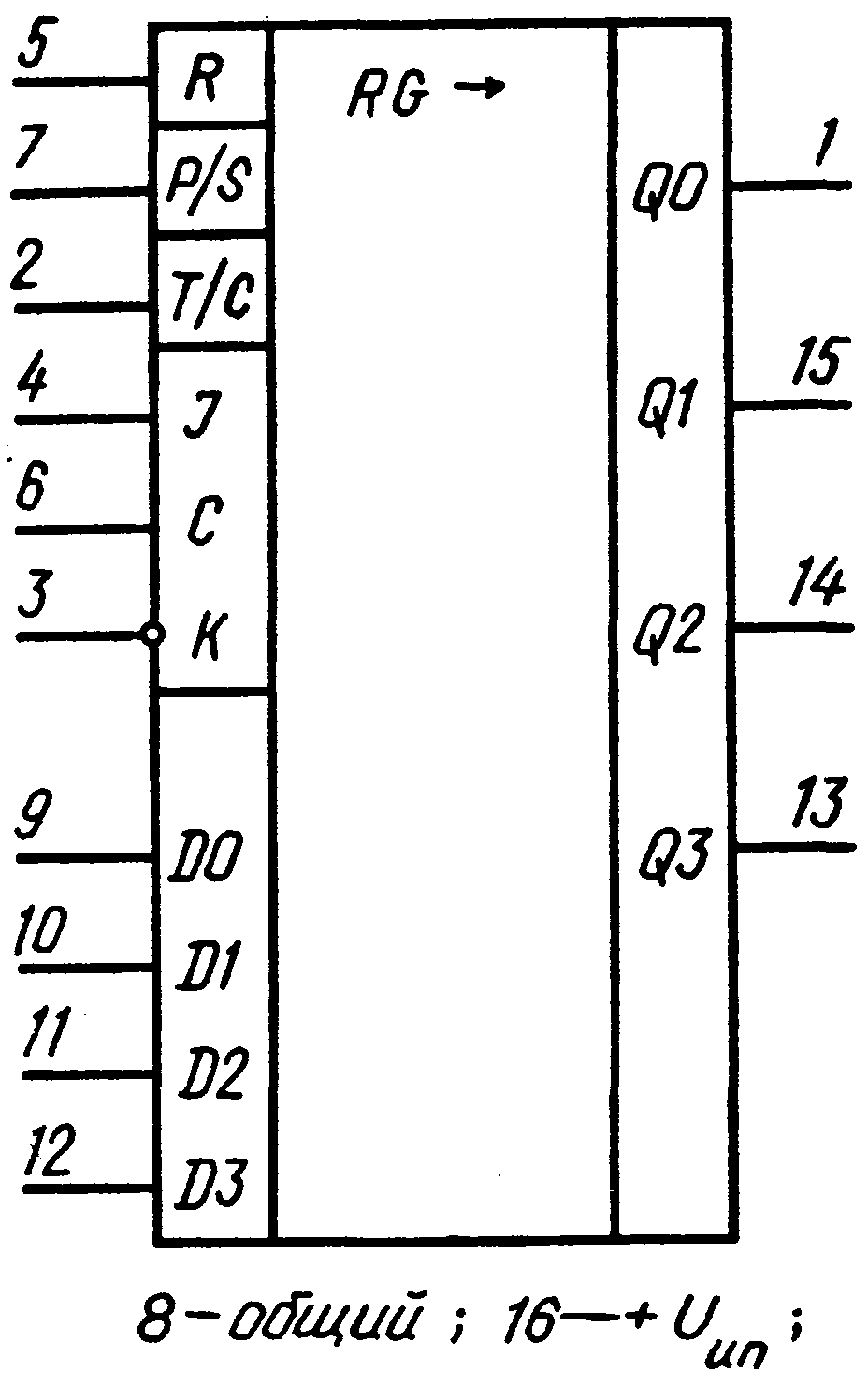

Рисунок 13.10 – Микросхема К561ИР9

13.11 Операционные усилители к140уд14а, к140уд14б, к140уд14в

Прецизионные операционные усилители с малыми входными токами и малой потребляемой мощностью с защитой выхода при коротком замыкании на корпус или на источник питания. Коррекция АЧХ осуществляется внешними цепями коррекции, подключаемыми к выводам 1 и 8. Микросхемы конструктивно оформлены в корпусе типа 301.8-2.

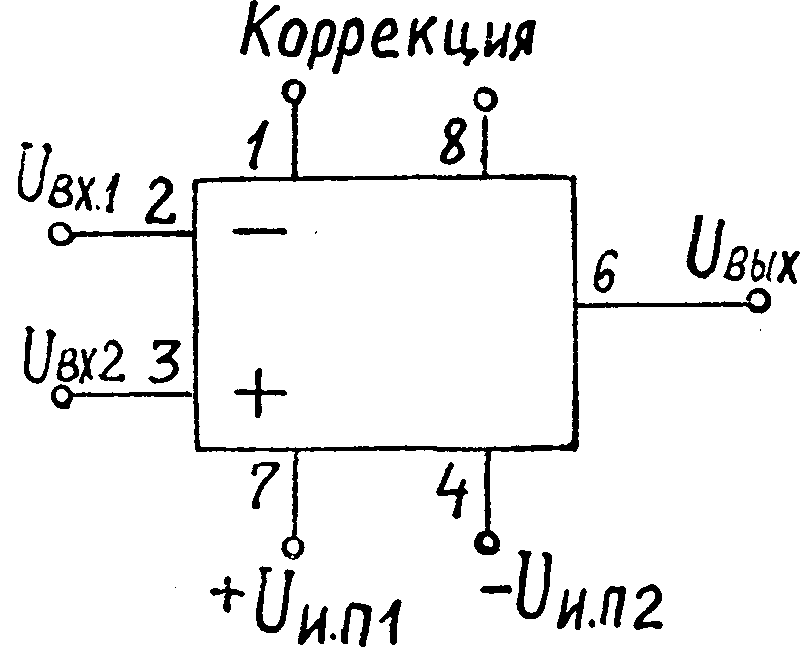

Рисунок 13.11 – Операционный усилитель типа К140УД14

Основные параметры при температуре 25±5°С операционных усилителей приведены в таблице 13.1

Таблица 13.1 – Основные параметры операционных усилителей

,В	,В	,мА	,нА	,нА	,мВ	,В	,В		,дБ	,МОм	,МГц
+151.5	-151.5	0.6	2	0.2	2	13	-13	50000	85	302	0.33

Заключение

В результате проделанной работы была построена автоматическая система передачи кодированных сигналов, с помощью которой по каналу связи передается информация (имя, фамилия, отчество) со скоростью 2016Бит/с. Была построена диаграмма работы этой системы, схема согласования с каналом связи, а также для питания данной системы был рассчитан блок питания.

Целью работы не являлось проектирование печатных плат, поэтому, оптимизация схем на предмет группировки корпусов конкретных схем не проводилось. В схемах было задействовано 26 корпусов логических элементов серии К561 (этот ряд микросхем достаточно широк для реализации нашей системы и не требует высокой стабильности питающего напряжения) и 2 операционных усилителя К140УД.

Выполнение настоящей курсовой работы способствовало закреплению теоретических знаний по разделам курса теоретических основ железнодорожной автоматики, телемеханики и связи, появлению практических навыков, необходимых при эксплуатации, проектировании, разработке и усовершенствовании устройств автоматики.
