1. Сбор нагрузок по заданным сечениям.

1.1. Сечение I-I.

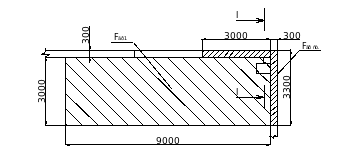

Грузовая площадь для сечения I-I равна:

Определяем постоянные нагрузки от покрытия:

Определяем временные нагрузки от покрытия:

Определяем вес стеновых панелей:

Определяем вес колонны:

Нагрузка от мостового крана:

Суммарная нагрузка на сечение:

1.2. Сечение II-II.

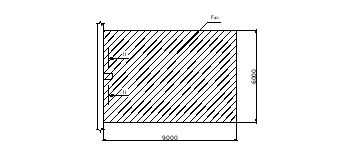

Грузовая площадь для сечения II-II равна:

Определяем постоянные нагрузки от покрытия:

Определяем временные нагрузки от покрытия:

Определяем вес колонны:

Нагрузка от мостового крана:

Суммарная нагрузка на сечение:

1.3. Сечение III-III.

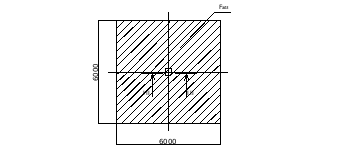

Грузовая площадь для сечения III-III равна:

Определяем постоянные нагрузки от покрытия и перекрытий:

Определяем временные нагрузки от покрытия перекрытий:

Определяем вес колонны:

Суммарная нагрузка на сечение:

1.4. Сечение IV-IV.

Г рузовая Площадь для сечения IV-IV равна:

Определяем постоянные нагрузки от покрытия и перекрытий:

Определяем временные нагрузки от покрытия перекрытий:

Определяем вес стены:

Суммарная нагрузка на сечение:

Самым загруженным является сечение 3-3

2. Оценка инженерно-геологических условий строительной площадки.

2.1. Общие сведения о строительной площадке.

Место строительства город Вологда. Инженерно-геологические условия установлены бурением 5 скважин на глубину 8-10м. Бурением следующее напластование.

В данном раздели показатели определяются по следующим формулам:

Число пластичности определяется по формуле:

где -влажность грунта на границе текучести;

-влажность грунта на границе раскатывания;

Коэффициент пористости находится по формуле:

где - удельный вес грунта,

- плотность грунта,

- весовая влажность грунта.

Показатель текучести определяется по следующей формуле:

где -влажность грунта на границе текучести;

-влажность грунта на границе раскатывания;

- весовая влажность грунта.

Удельный вес грунта, залегающего выше подошвы фундамента определяется по следующей формуле:

где - удельный вес растительного слоя,

- удельный вес песка,

-мощность растительного слоя,

- мощность песчаного слоя.

Расчетное сопротивление грунта основания определяется по следующей формуле:

(7)

где g_с1 и g_с2 - коэффициенты, условий работы, принимаемые по табл. 3;

k - коэффициент, принимаемый равным: k₁ = 1, если прочностные характеристики грунта (j и с) определены непосредственными испытаниями, и k₁ = 1,1, если они приняты по табл. 1-3 рекомендуемого приложения 1;

Далее коэффициент k принимается равным 1,1;

М_g , М_q, M_c - коэффициенты, принимаемые по табл. 4;

k_z - коэффициент, принимаемый равным:

при b < 10 м - k_z = 1, при b ³ 10 м - k_z = z₀/b + 2;

b - ширина подошвы фундамента, м;

Далее коэффициент k_z принимается равным 1;

g_II - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м³ (тс/м³);

g^/_II - то же, залегающих выше подошвы;

с_II - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м²);

d₁ - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле

(8)

где h_s - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

h_cf - толщина конструкции пола подвала, м;

g_cf - расчетное значение удельного веса конструкции пола подвала, кН/м³ (тс/м³);

d_b - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом шириной B £ 20 м и глубиной свыше 2 м принимается d_b = 2 м, при ширине подвала B > 20 м - d_b = 0).
