6. Выигрыш за счет разнесения
Принципиальным методом борьбы с влиянием интерференционных замираний, вызываемых многолучевостью распространения, является использование разнесения сигналов при передаче и / или при приеме. Наиболее широкое распространение получили частотное разнесение передаваемых сигналов и пространственное разнесение приемных антенн. Выигрыш при любом виде разнесения может рассматриваться как отношение вероятностей превышения определенной глубины замираний без применения и с применением разнесенного приема.
Выигрыш по замираниям при частотном разнесении определяется соотношением [9]
(47)
где
f – разнос частот между радиоканалами, ГГц.
Это выражение действительно только при следующих условиях:
(48)
В случаях, когда границы в (48) превышены, в качестве соответствующего параметра берется превышенная граница.
При пространственном разнесении приемных антенн выигрыш определяется выражением
,
(49)
где
;
-
усиление пространственно разнесенных
антенн, Дб;
S - расстояние между центрами разнесенных антенн, м;
F - глубина замирания для незащищенного пролета.
Измерения, проведенные в широкополосных системах с частотным и пространственным разнесением (отчет 784-3 [12]) показали, что оценки выигрыша по формулам (47) и (49) пессимистичны и ими можно пользоваться со значительной долей уверенности.
Таким образом, при использовании разнесения, формула для оценки надежности связи (W) преобразуется к виду
(50)
где
- процент времени, в течение которого
качественные показатели системы с
разнесением не удовлетворяют требуемому
значению;
- выигрыш за счет
разнесения, вычисляемый по формуле (47)
для частотного разнесения или по формуле
(49) для пространственного разнесения
приемных антенн.
Приложение 1

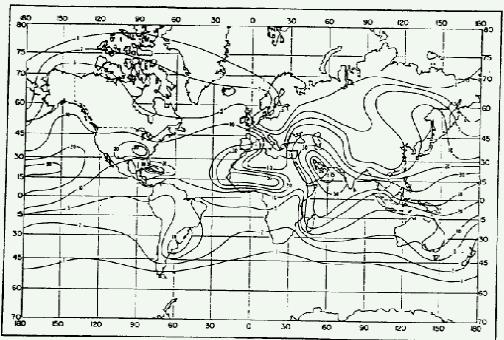

Рис. П1. Процент градиента времени 100 (N-ед/км); февраль

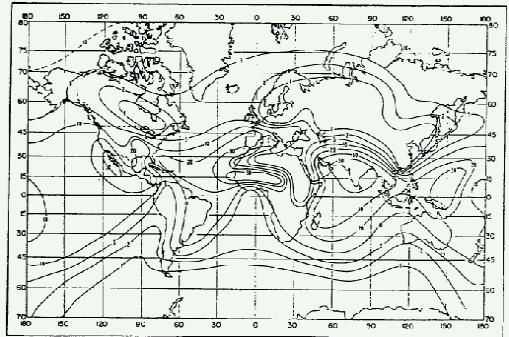

Рис. П1. Процент градиента времени 100 (N-ед/км);
май

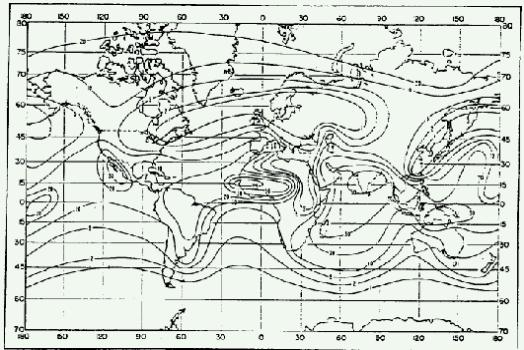

Рис. П1. Процент градиента времени 100 (N-ед/км);
