3. Детектор шығысында төмен жиілікті сигналды байқаңыз. Детектор түрі үшін fс шамасы fср шамасынан айырмашылығы үшін төмен жиілікті сигналдың бұрмалануларын бағалаңыз.
3 суретіне сәйкес жалғануларды жасаңыз.
ВЫБОР ДЕТЕКТОРА қосқышты 1 күйіне орнатыңыз.
ЧАСТОТА ауыспалы резистор көмегімен ЖЖ генератор жиілігін fср тең орнатыңыз. «Ампл.» ауыспалы резисторын сағат тілі бойынша шеткі күйіне орнатыңыз.
ТЖ генератор жиілігін 1000 Гц орнатыңыз. ТЖ генератор шығысында кернеу шамасын максималды орнатыңыз, Uм = 100 – 500 мВ. Детектор шығысындағы (КТ4) төмен жиілікті кернеу U осциллограф экранында бұрмаланбаған синусоида түріне ие болу қажет.
ЧАСТОТА ауыспалы резистормен fс шамасын өзгерте отырып осциллографта төмен жиілікті сигналдың U пішін өзгерістерін байқаңыз. Жиіліктің fс, детекторлық сипаттамасының майысу жиіліктің және бұрмаланулар түрінің өзара сәйкестігіне назар аударыңыз. Қажетті қорытынды жасаңыз.
Детектор шығысындағы кернеу фазасы мен детекторлық сипаттамасының крутизна белгісі өзара сәйкестігіне назар аударыңыз. «Ампл.» ауыспалы резистормен ЖЖ генератор шығысында кернеу амплитудасын максималды мәнінен минималды мәніне дейін өзгертіңіз. Детектор шығысында ТЖ кернеу амплитудасының өзгерісін байқаңыз.
Аналогия бойынша №№ 2 және 3 детекторлар үшін байқаңыз.
Ескерту. №№ 1 және 3 детекторлар үшін байқауларды қосылған резисторлармен R1 жасаңыз.
Қажетті қорытынды жасаңыз.
2. Детекторлардың жиіліктік сипаттамаларын алыңыз.
2 суретіне сәйкес жалғануларды жасаңыз.
ВЫБОР ДЕТЕКТОРА қосқышты 1 күйіне орнатыңыз.
ТЖ генераторды қосыңыз. FНЧ=1000 Гц. ТЖ генератор шығысындағы кернеуді (ЖЖ генератор кірісіндегі КТ1 модуляциялайтын сигнал кернеуі Uм ) Uм = 100 мВ тең орнатыңыз.
ЧАСТОТА ауыспалы резистормен ЖЖ генератор жиілігін детекторлық сипаттамасының желілі учаскесінің орта жиілігіне тең fср орнатыңыз.
Вольтметрді «НЧ» режиміне орнатыңыз.
Детектор шығысындағы кернеудің тиімді мәні U модуляция жиілігінен Fм тәуелділігін құрыңыз, модуляция жиілігін Fм 20 Гц - 20 кГц диапазонында өзгертіңіз. Өлшеулер нәтижелерін кестеге енгізіңіз.
Fм , кГц |
0,02 |
… |
… |
… |
… |
… |
20,0 |
U , В |
|
|
|
|
|
|
|
№№ 2 және 3 детекторлар үшін аналогия бойынша өлшеулер жасаңыз.
Ескерту. №№ 1 және 3 детекторлар үшін өлшеулерді қосылған резисторлармен R1 жасаңыз.
5. Модуляцияның әр түрлі жиіліктерде детекторлардың беру коэффициенттерін салыстырыңыз. Қажетті қорытынды жасаңыз.
6. Қосымша тапсырма (жалғанулар сұлбасы 2 -суретке сәйкес).
Осциллографтың 1 кірісін КТ3 қосыңыз.
ТЖ генератор жиілігін 1000 Гц тең орнатыңыз. ТЖ генератор шығысындағы кернеуді Uм = 0 мВ тең орнатыңыз.
ТЖ генератор шығысындағы кернеуін Uм 0 мВ тан 500 мВ дейін өзгерте отырып, жиіліктік модуляция процессі кезінде ЖЖ кернеу фазасының лездік мәнінің өзгеруін байқаңыз.
1 - сурет. «Исследование частотных детекторов» алынатын блоктың көрінісі

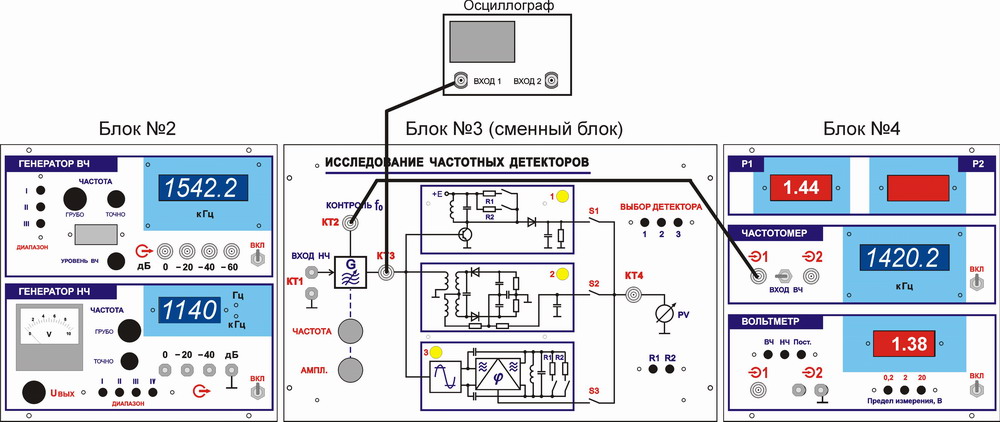

2 - сурет. ЖЖ генератордың модуляциялық сипаттамасын алу үшін жалғанулар сұлбасы

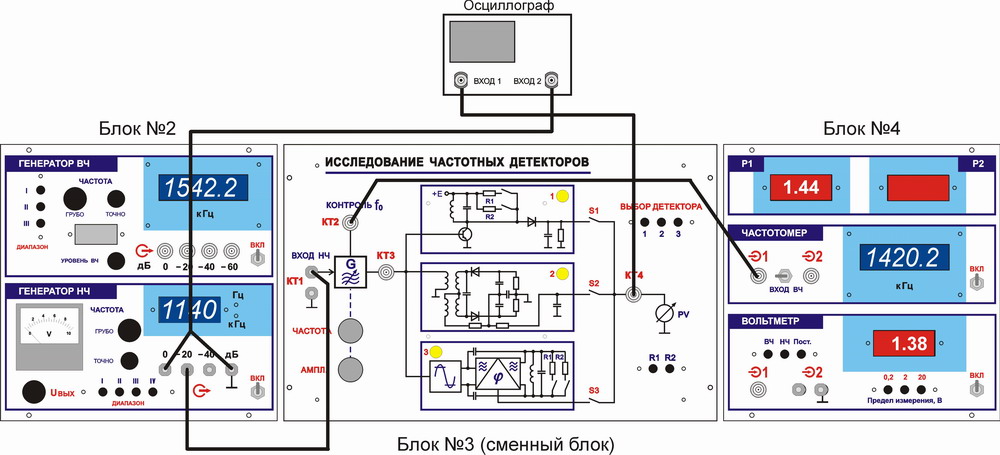

3 - сурет. Детектор шығысындағы ТЖ сигналдың бұрмалануларын бағалау үшін жалғанулар сұлбасы

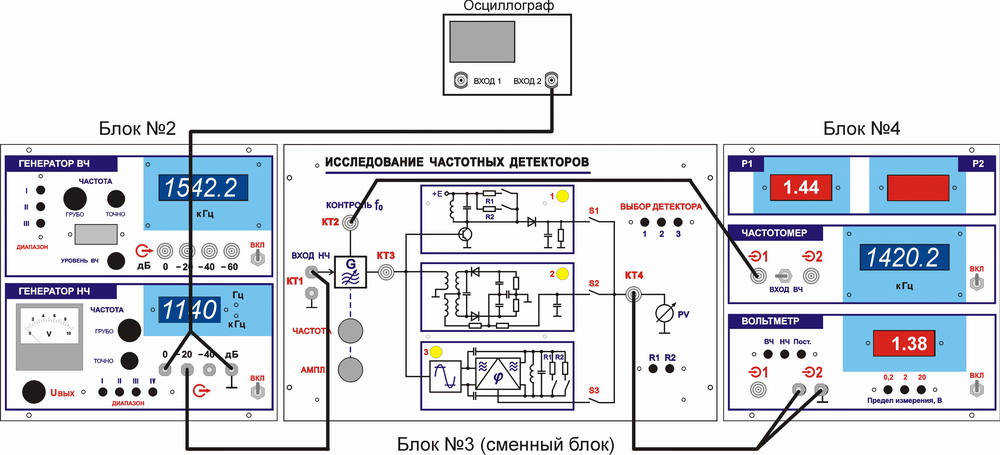

4 - сурет. Детекторлардың жиіліктік сипаттамаларын зерттеу үшін жалғанулар сұлбасы
