10. Аралық жиіліктің күшейткіші мен амплитудалық детектордың бірыңғай жұмысын зерттеңіз (жалғанулар сұлбасы 5 - суретіне сәйкес).

10.1. Аралық жиіліктің күшейткіштің амплитудалы-жиіліктік сипаттамасын зерттеңіз.

Детекторды аралық жиіліктің күшейткіш шығысынан ажыратыңыз, яғни S1 тумблерді 2 күйіне орнатыңыз.

Аралық жиіліктің күшейткіш кірісіне ЖЖ генератордан 1 мВ тең модуляцияланбаған кернеу беріңіз.

ЖЖ генератордың жиілігін минималды мәнінен максималды мәніне дейін өзгерте отырып, аралық жиіліктің күшейткіш шығысындағы кернеу шамасын өлшеңіз (КТ3). Өлшемедер нәтижелерін кестеге жазыңыз. Аралық жиіліктің күшейткіштің нормаланған АЖС графигін құрыңыз.

Аралық жиіліктің күшейткіш шығысына детекторды жалғаңыз, бұл үшін S1 тумблерді 1 күйіне орнатыңыз.

Аралық жиіліктің күшейткіштің АЖС R_н = 100 кОм, R_н = 10 кОм және R_н = 1,5 кОм мәндері үшін алыңыз. Нормаланған АЖС графиктерін құрыңыз. Детектор жүктемесінің кедергісі аралық жиіліктің күшейткіш параметрлеріне әсер ету туралы қорытынды жасаңыз.

10.2. Аралық жиіліктің күшейткішпен АД динамикалық детекторлық сипаттамаларын алыңыз.

S3 қосқышты 4 күйіне орнатыңыз (R_н = 100 кОм).

Аралық жиіліктің күшейткіш кірісіне модуляцияланған кернеу 1 мВ беріңіз. ЖЖ генератордың максималды жиілігін орнатыңыз.

F_M 400 – 16000 Гц интервалында өзгерте отырып, КТ5 нүктесіндегі төмен жиілікті кернеудің U_ (F_M) тәуелділігін зерттеңіз. Бұл үшін вольтметрді ТЖ өлшеу режиміне ауыстырыңыз.

R_Н =100 кОм мәні үшін U_ (F_M) тәуелділік графигін құрыңыз. 7.3. п. нәтижелерімен салыстырыңыз.

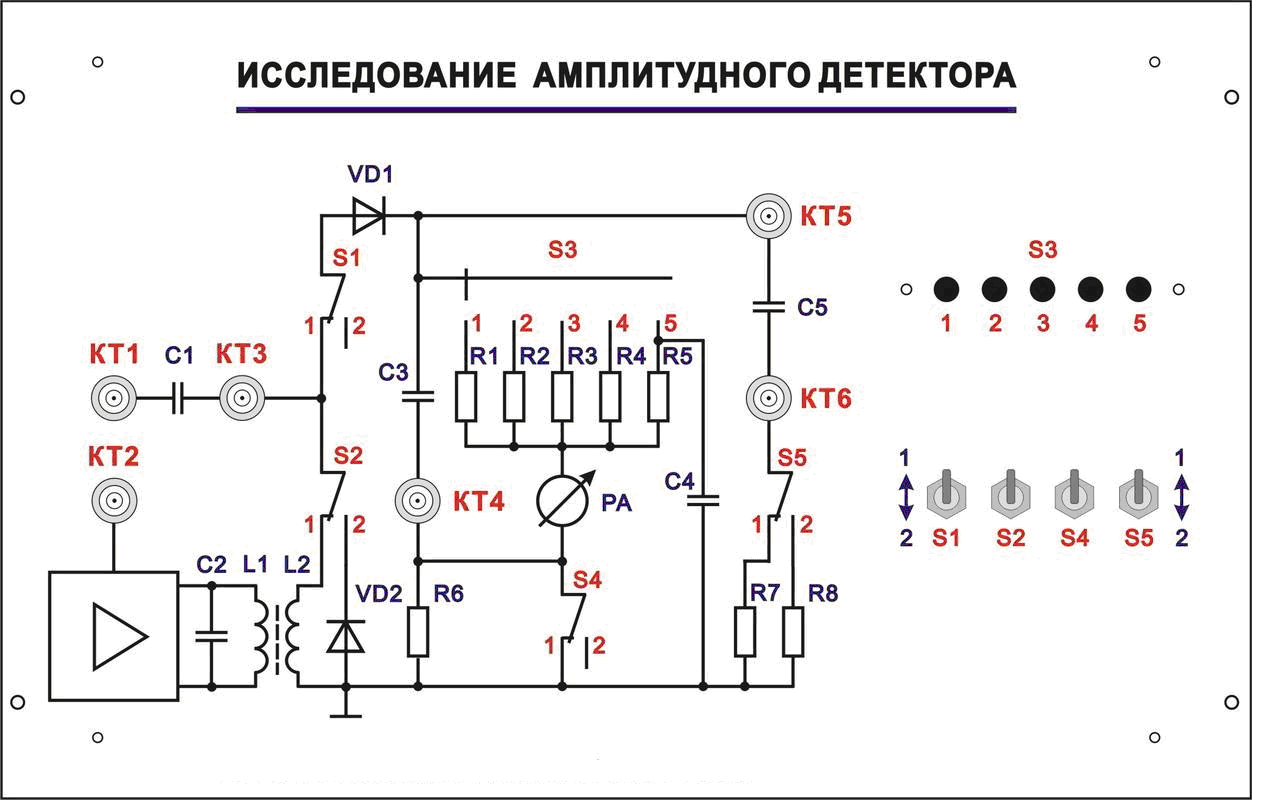

1 - сурет. «Исследование амплитудного детектора» алынатын блоктың көрінісі

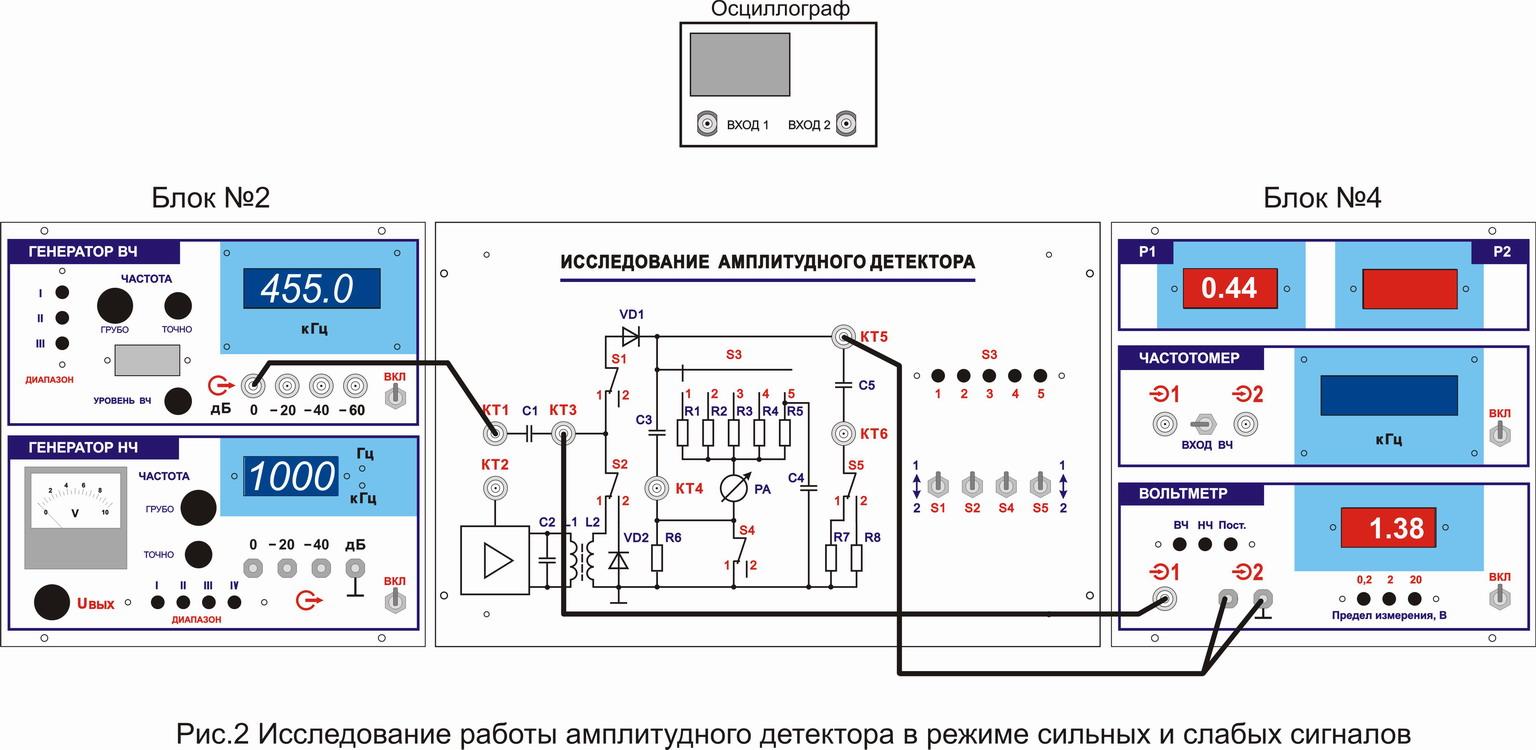

2 - сурет. АД қуатты және бәсеңдетілген сигналдар режимінде жұмысын зерттеу

3 - сурет. АД қуатты және бәсеңдетілген сигналдар режимінде жұмысын зерттеу

(детектордың беру коэффициентін анықтау)

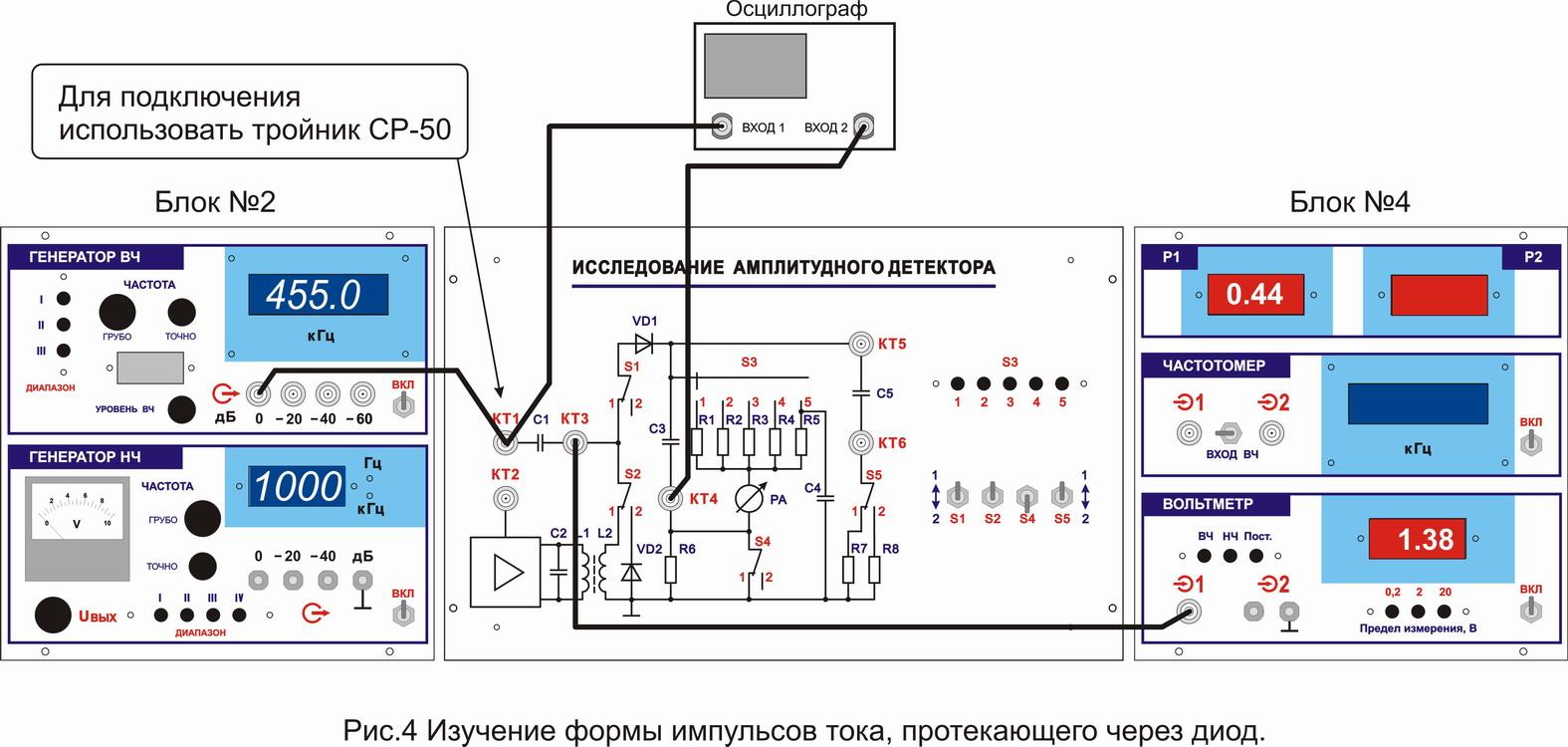

4 - сурет. Диод арқылы өтетін тоқ импульстарының пішінін зерттеу

5 - сурет. АЖК мен АД біріккен жұмысын зерттеу

Зертханалық макеттің сипаттамасы

«Исследование частотных детекторов» зертханалық макет (1 - сурет) құрамына жиіліктік модуляцияны іске асыратын ЖЖ генератор мен жиіліктік генераторлардың үш сұлбасы кіреді.

ЖЖ генератор КТ3 бақылау нүктесінде реттелетін модуляция индексі және U_с амплитудасымен ЖМ синусоидалды кернеуді өңдейді. Генерация жиілігі f_с 2200-2900 кГц диапазонында ЧАСТОТА ауыспалы резистормен реттеледі. ЖМ кернеу амплитудасы U_с ауыспалы резистормен АМПЛ реттеледі. Жиіліктік модуляция индексі ТЖ генератордан КТ1 берілетін модуляциялайтын төмен жиілікті кернеуден U_м тәуелді (кернеулер диапазоны 0,1 В – 0,5 В).

Макет құрамындағы детекторлар:

- бапталмаған контур мен диодты детектор (детектор № 1);

- бөлшекті жиіліктік детектор (детектор № 2);

- жеке контурмен фазалық детектор (детектор №3) негізінде құрылады.

ВЫБОР ДЕТЕКТОРА (S1 – S3) қосқыштар детектор сұлбасының түрін таңдау үшін пайдаланады. №№ 1 және 3 детекторлар сұлбаларында тербелмелі контурға параллельді түрде R1-R2 қосқыштар көмегімен резисторларды жалғауға мүмкіндік бар.

Кернеудің тұрақты құраушысы детектор кірісінен ВЫБОР ДЕТЕКТОРА қосқыш арқылы КТ4 беріледі және Р2 өлшеуіштің цифрлық индикаторында вольтпен көрсетіледі, өлшеуіш №4 панельде орналасады.

Зертханалық жұмысты орындау үшін қолданады:

- №2 панельде орналасқан ТЖ генераторы. ЖЖ генератордағы кернеудің модуляциясы үшін қолданады;

- Р1 өлшеуіш, №4 панельде орналасатын, ЖЖ генератордың варикаптағы жылжыту кернеуді вольтпен көрсетеді;

- Жиілік өлшеуіші, №4 панельде орналасатын, ЖЖ генератор жиілігін бақылау үшін қолданады.

- вольтметр, №4 панельде орналасады, детектор шығысында ТЖ кернеу шамасын өлшеуге қажет. «НЧ» режимінде қолданады.

Жұмысты орындау тәртібі:
