7. Тжф уақыт тұрақтысының ам кернеуі күшейтілген кезіндегі кар жүйесінің жұмысына әсерін зерттеңіз.

7.1. АЖК кірісіне аралық жиіліктің 5 мВ тең модуляцияланған кернеу беріңіз. КАР қосылған. КАР тоқтаттыру ажыратылған. Осциллографта КТ3 пен КТ2 кернеулерді байқаңыз. S3 қосқышты «2» күйіне орнатыңыз. АЖК шығысындағы кернеудің модуляция тереңділігі және детектор шығысындағы ТЖ кернеу амплитудасының азаюын байқаңыз.

7.2. ТЖ генераторды өшіріңіз. 5 - суретіне сәйкес жалғануларды жасаңыз. ЖЖ генератор шығысынан КТ1 аралық жиіліктің 50 мВ тең модуляцияланбаған кернеу беріңіз. S1 тумблер көмегіментікбұрышты импульстар генераторын қосыңыз. Осциллографта аралық жиіліктің модуляцияланған кернеуді КТ3 (1 сәулесі) және тікбұрышты модуляциялайтын кернеу КТ4 (2 сәулесі) байқаңыз:

- РРУ режимінде, максималды күшейту;

- КАР режимінде, К1, К2, К3 үшін. ТЖФ уақыт тұрақтысы 1;

- КАР режимінде, К1, К2, К3 үшін. ТЖФ уақыт тұрақтысы 2.

ТЖФ уақыт тұрақтысының АМ кернеуі күшейтілген кезіндегі (12) КАР жүйесінің жұмысына әсерін зерттеңіз.

ҚОСЫМША

Кернеу деңгей мәндері салыстырмалы бірліктен абсолютті бірлікке ауыстыру кестесі

Бұл кесте 1 В салыстырмалы (дБ В) децибелмен көрсетілген мәндерді абсолютті кернеу мәндеріне – микровольт (мкВ) ауыстыруға мүмкіндік береді, мәндер өзара келесі формулалармен байланысады

 (дБ В) = 20 lg Е (мкВ) * 10^-6 / 1 (В)]

^{Е (мкВ) = 10 [}(дБ В) + 120] / 20

Деңгейлер, дБВ	-9	-8	-7	-6	-5	-4	-3	-2	-1	0
-80	35,5	39,8	44,7	50,1	56,2	63,1	70,8	79,4	89,1	100
-70	112	126	141	159	178	200	224	251	282	316
-60	355	398	447	501	562	631	708	794	891	1000
-50	1120	1260	1410	1590	1780	2000	2240	2510	2820	3160
-40	3,55*103	3,98*103	4,47*103	5,01*103	5,62*103	6,31*103	7,08*103	7,94*103	8,91*103	104
-30	11,2*103	12,6*103	14,1*103	15,9*103	17,8*103	20,0*103	22,4*103	25,1*103	28,2*103	31,6*103
-20	35,5*103	39,8*103	44,7*103	50,1*103	56,2*103	63,1*103	70,8*103	79,4*103	89,1*103	105
-10	112*103	126*103	141*103	159*103	178*103	200*103	224*103	251*103	282*103	316*103
0	355*103	398*103	447*103	501*103	562*103	631*103	708*103	794*103	891*103	106

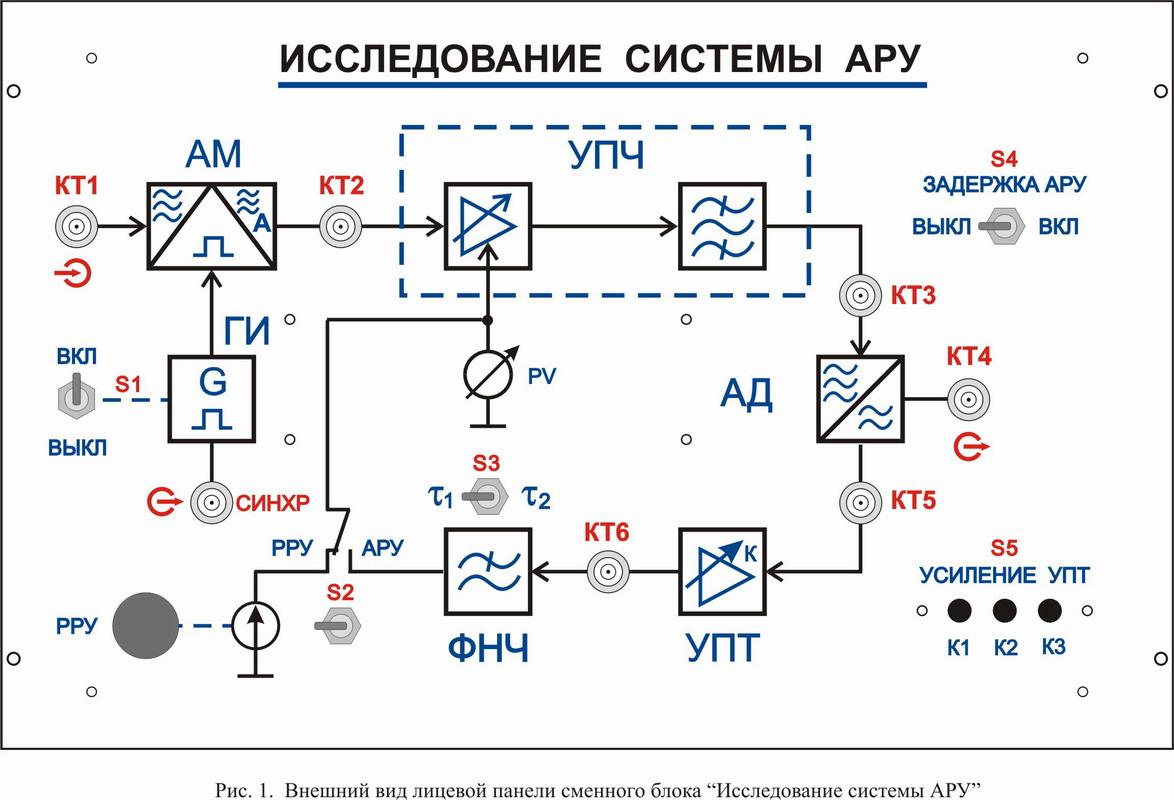

1 - сурет. «Исследование системы АРУ» алынатын блоктың көрінісі

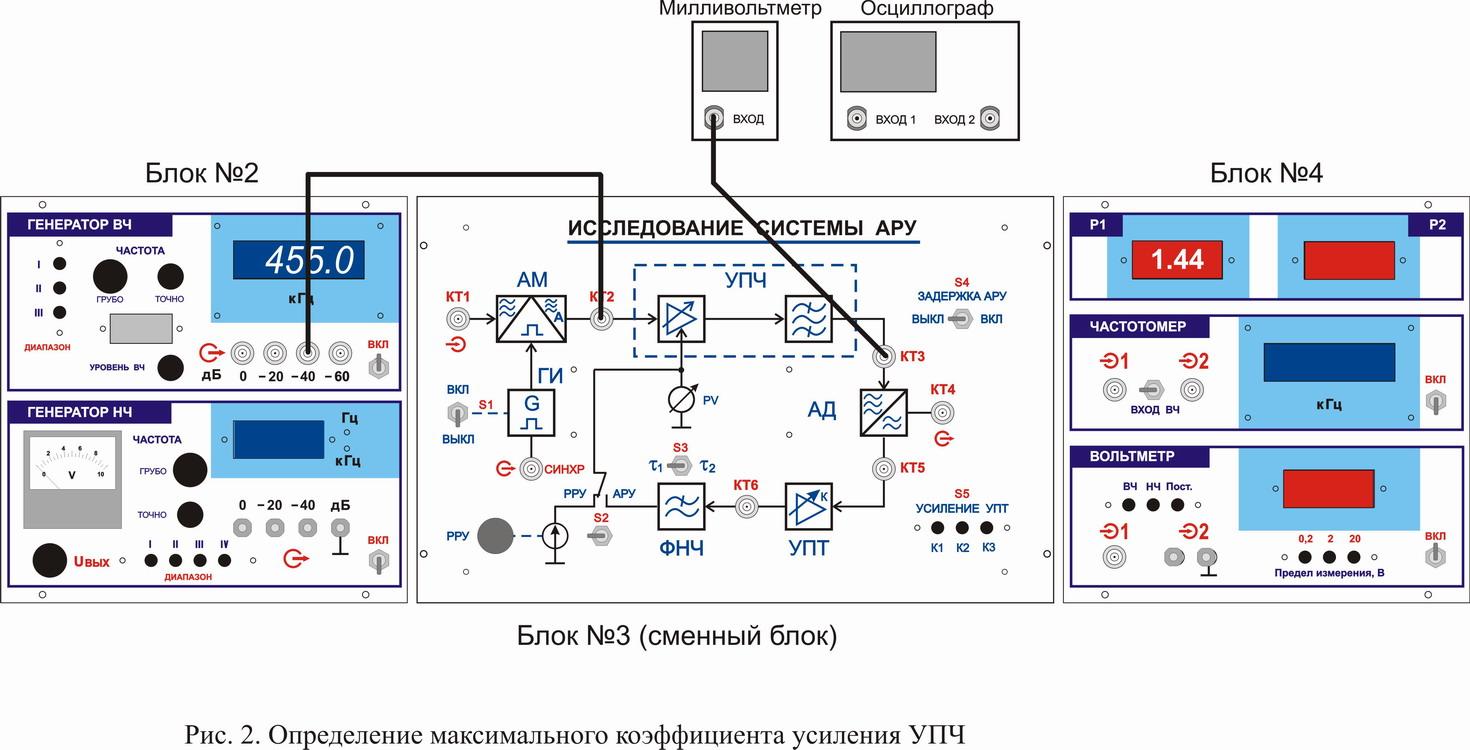

2 - сурет. АЖК максималды күшейту коэффициентін анықтау

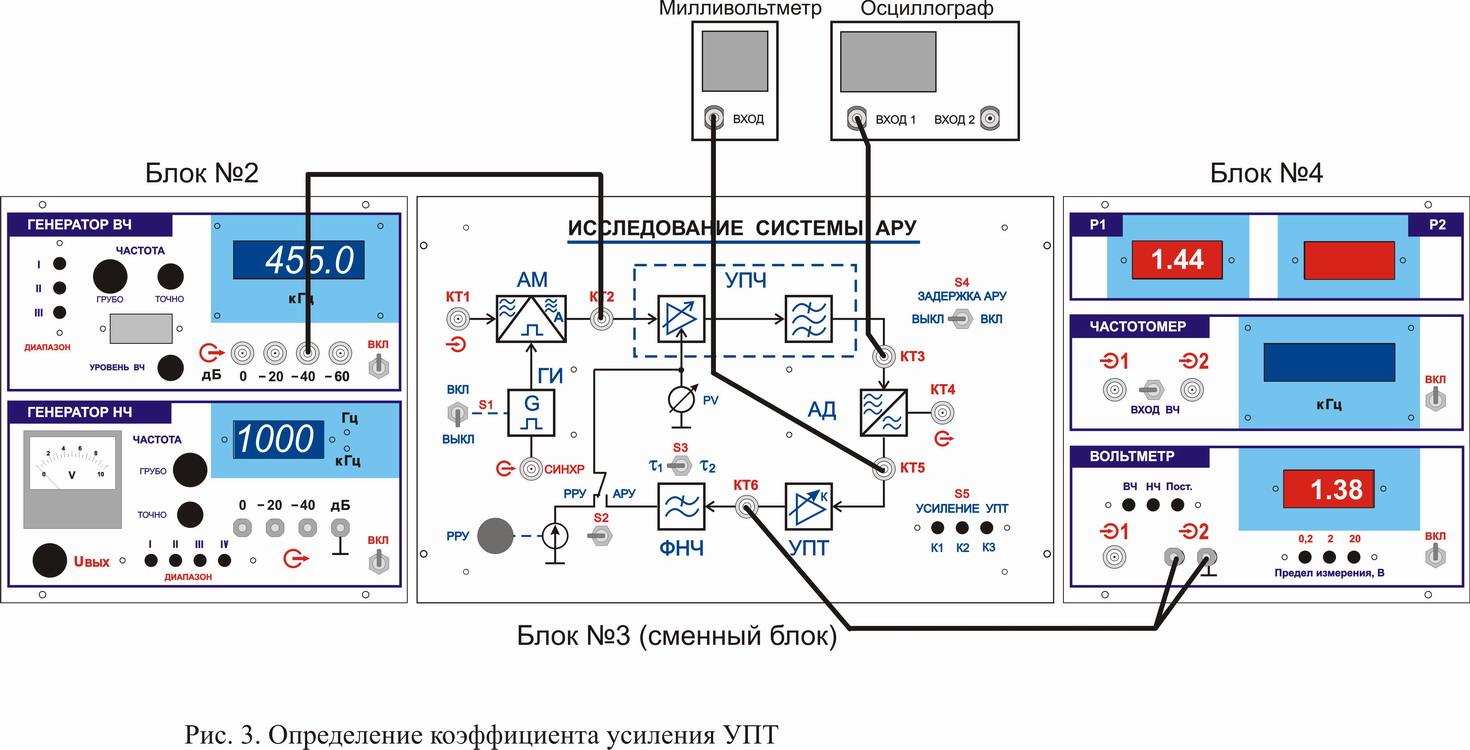

3 - сурет. АЖК күшейту коэффициентін анықтау

4 - сурет. АМ сигналдың бұрмаланулар пайда болатынын зерттеу

5 - сурет. ТЖФ уақыты тұрақтысының АМ сигналдың күшейту кезіндегі КАР жұмысына әсерін зерттеу
