5. Синус заңы бойынша өзгеретін дыбыстық жиілікті кернеу арқылы автогенератор тербелістердің жиіліктік модуляциясын іске асыру.
Варикаптың жылжыту кернеуін өзгертіп автогенератордың жиілігін 450 кГц орнату. Аппаратураны 5- сурет бойынша жалғау.
ЗЧ генератордың жиілігін 3 кГц, ЗЧ генератордың шығысындағы кернеуді 4 В тең орнату.
Осциллографта жиіліктік модуляциясына байланысты тербелістің лездік фаза өзгерісін байқау.
ЗЧ кернеудің амплитуда мен жиілігін азайтып (көбейтіп) ЖЖ тербелістің лездік фаза өзгерісін байқау. Қажетті қорытынды жасау.
ЗЧ генератордың жиілігін 3 кГц, ЗЧ генератордың шығысындағы кернеуді 4 В тең орнату. Осциллограф кірісін КТ3 жалғау.
Осциллографта жиіліктік детектордың шығысындағы дыбыстық жиілігімен кернеуді байқау. ЗЧ кернеудің амплитуда мен жиілігін азайтып (көбейтіп) жиіліктік детектордың шығысындағы кернеу өзгерісін байқау. Қажетті қорытынды жасау.
6. Жм автогенератордың ажс алу.
Аппаратураны 6 сурет бойынша жалғау.
ЗЧ генератордың жиілігін 50 Гц тен 10 кГц дейін өзгерте отырып, ал шығысындағы кернеуін 4 В тең орнату. Осциллограф көмегімен жиіліктік детектордың шығысындағы кернеу шамасын өлшеу. Мәліметтерді кестеге енгізу.
fЗЧ , кГц |
0,05 |
… |
… |
… |
… |
10,0 |
UВЫХ ЧД , В |
|
|
|
|
|
|
Тәуелділікті UВЫХ ЧД = f(fЗЧ) құру. Қажетті қорытынды жасау.
7. Жиіліктік модуляцияланған тербелістердің спетралдық құрамын аппаратты анықтау.
Аппаратураны 7- сурет бойынша жалғау.
ЖМ генератордың шығысындағы тербелістерінің спектралды қосындылар мәндерін келесі модуляциялайтын гармоникалық тербелістердің жиілік пен кернеу мәндер кезінде анықтау:
1) F=1 кГц U=1 В
1) F=3 кГц U=1 В
1) F=1 кГц U=4 В
1) F=3 кГц U=4 В
Берілген жиіліктер мен кернеулер үшін ЖМ тербелістердің спектрін график түрінде көрсету. Қажетті қорытынды жасау.
1 – сурет. Алынатын блоктың сыртқы көрінісі

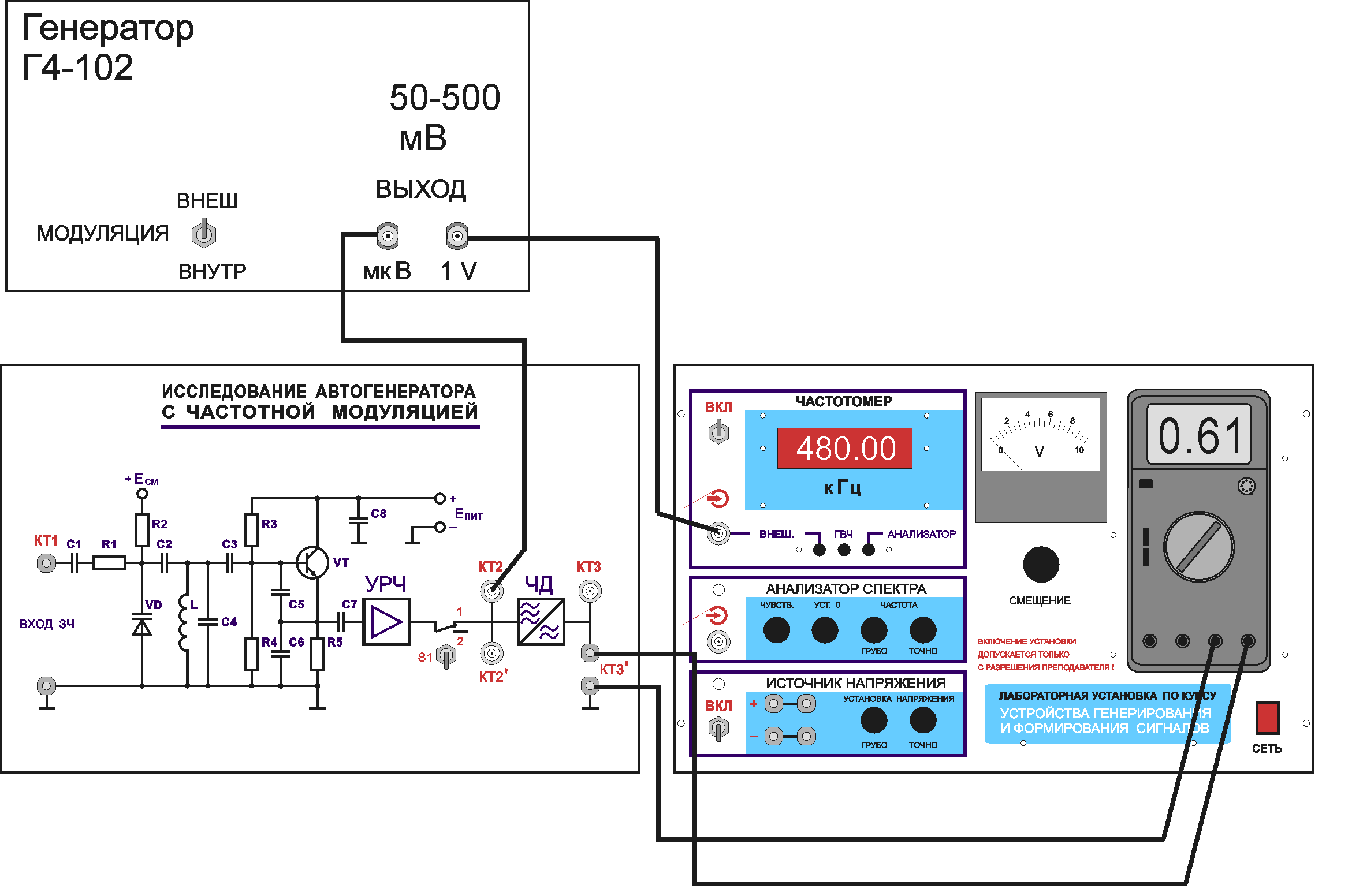

2 -сурет. ЖД детекторлық сипаттамасын алу үшін жалғанулар сұлбасы

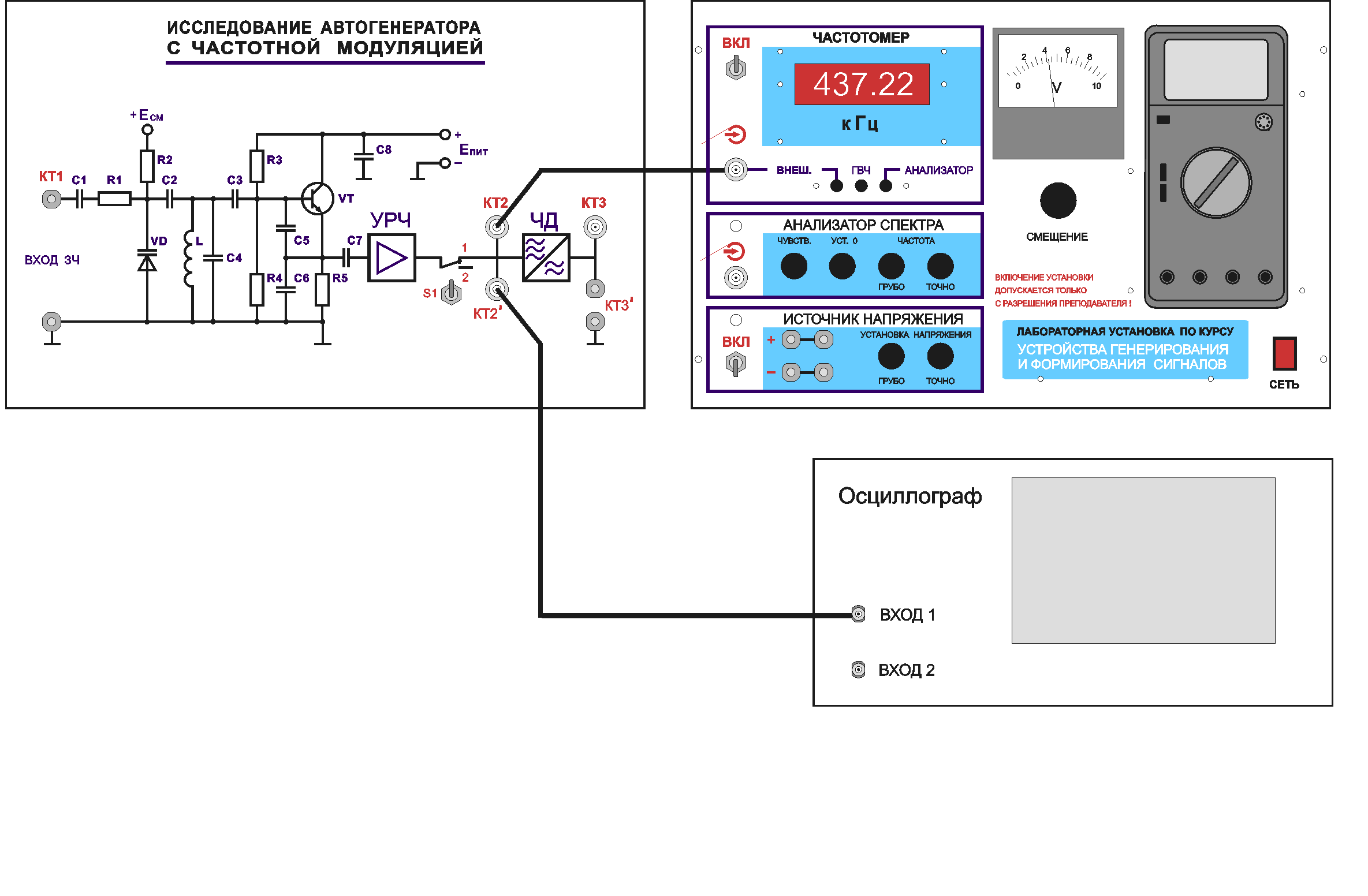

3-сурет. АГ реттеу сипаттамасын алу үшін жалғанулар сұлбасы

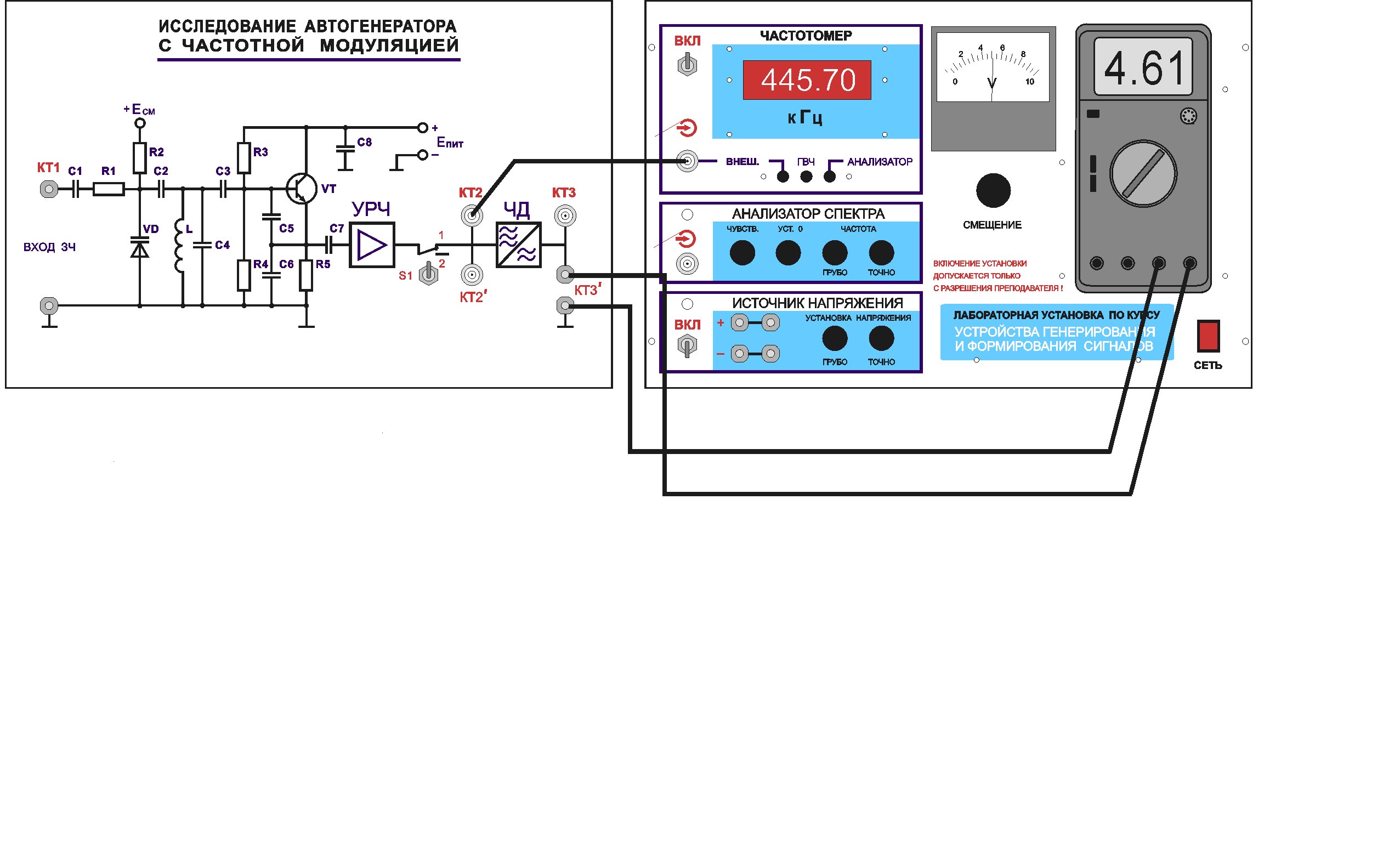

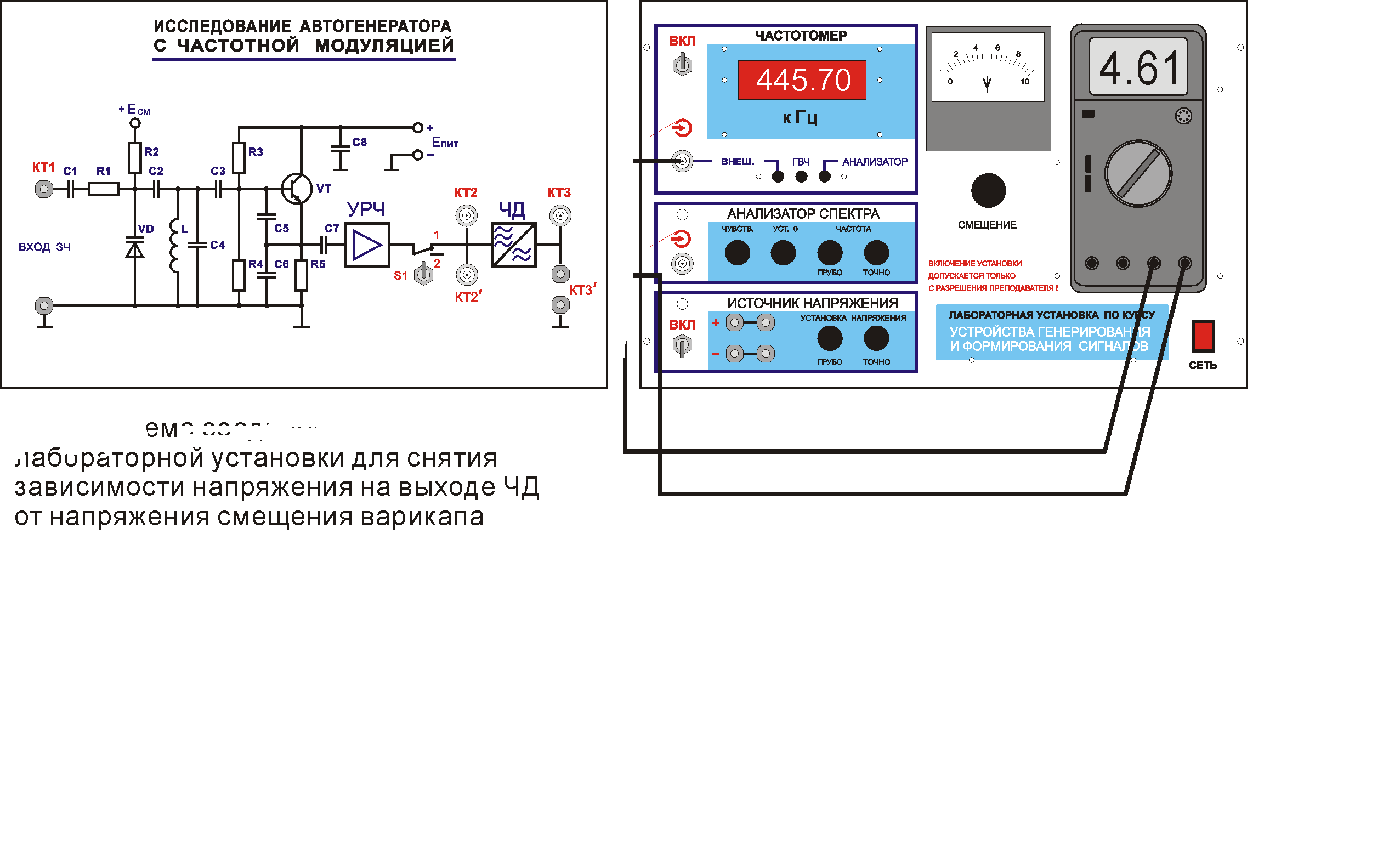

4-сурет. Жиіліктік детектордың шығысындағы кернеудің автогенератордың варикаптағы жылжыту кернеуден тәуелділігін анықтау үшін жалғанулар сұлбасы

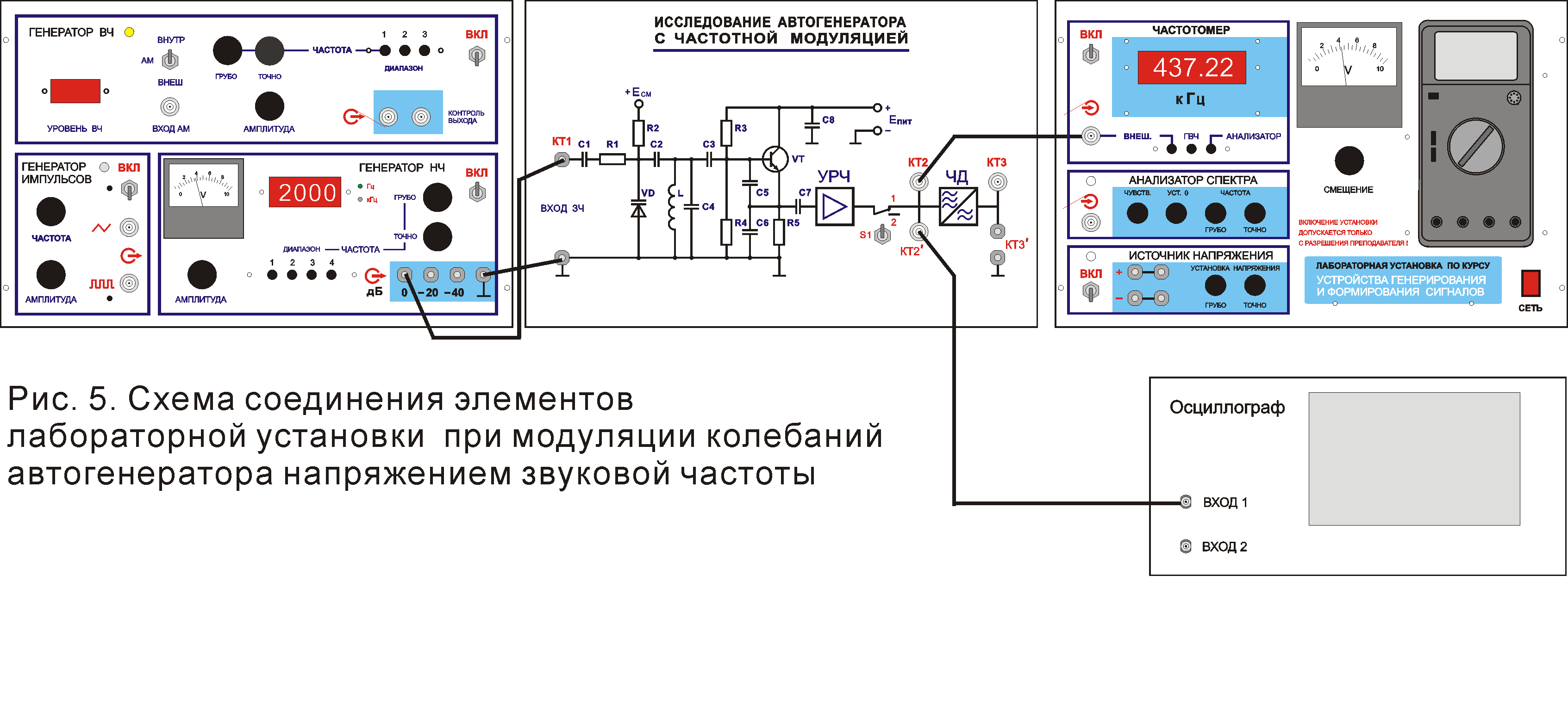

Сурет 5. Дыбыстық жиілікті кернеу арқылы автогенератор тербелістердің жиіліктік модуляциясын іске асыру үшін жалғанулар сұлбасы

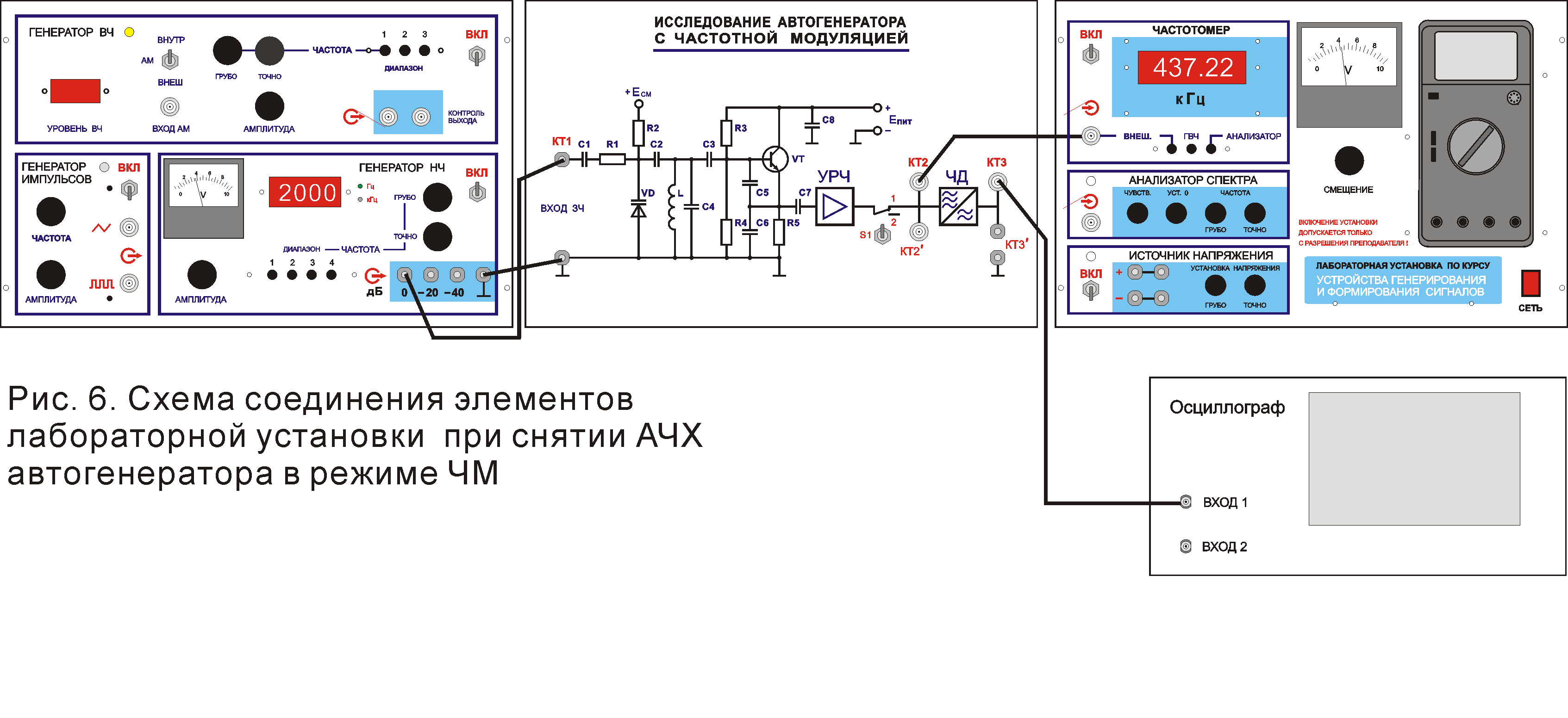

6-сурет. ЖМ режимдегі АГ АЖС алу үшін жалғанулар сұлбасы

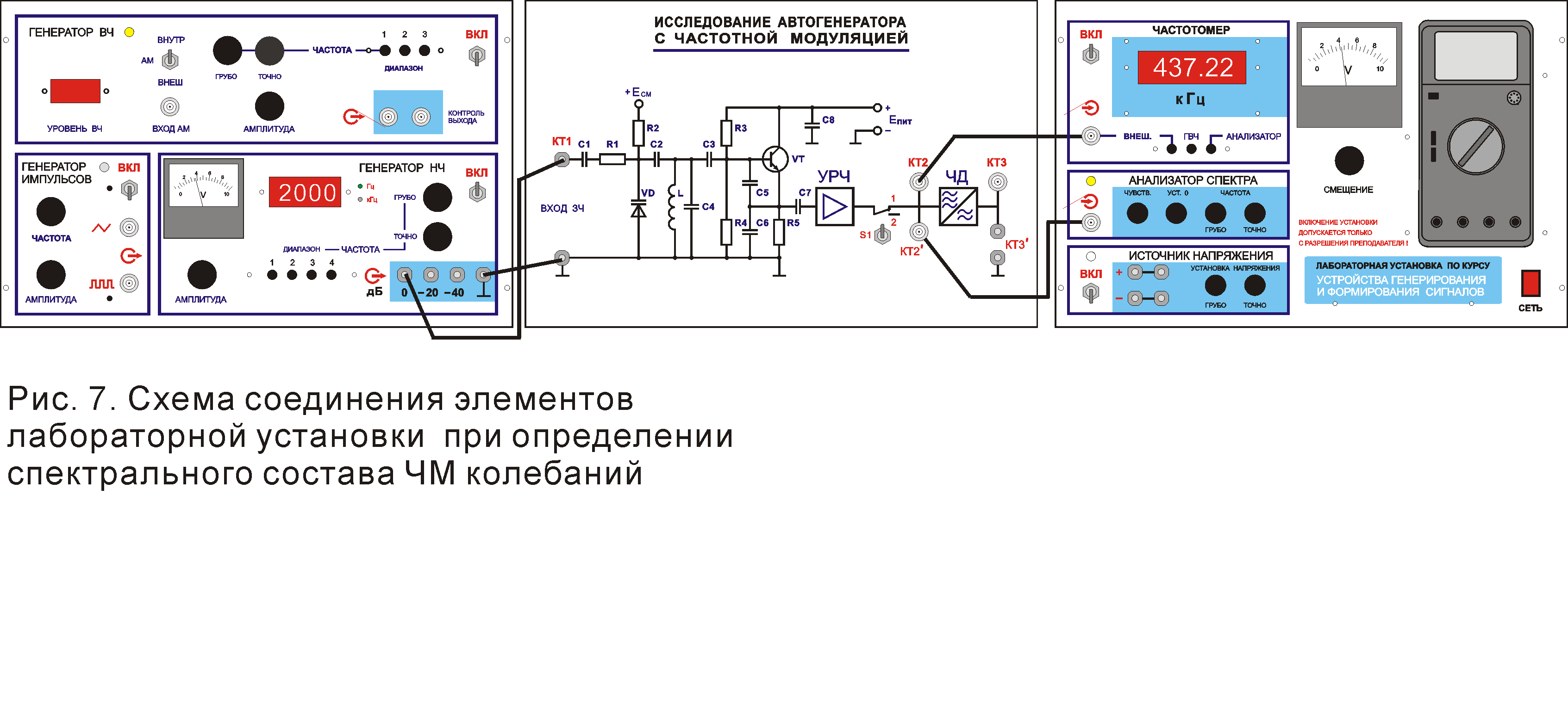

7-сурет. ЖМ тербелістердің спектралды құрамын анықтау үшін жалғанулар сұлбасы
Зертханалық жұмыс №5 «сымсызбайланыс құрылғысының қуат күшейткішін зерттеу»
Жұмыстың мақсаты:
Қабылдағыштардың КАР жүйелердің құрылу принциптерін зерттеу, КАР инерциялық жүйесін зерттеу, нәтижелерді КАР жүйелер туралы мәліметтермен салыстыру.
